3D打印机加热喷嘴硅胶绝缘套模具结构

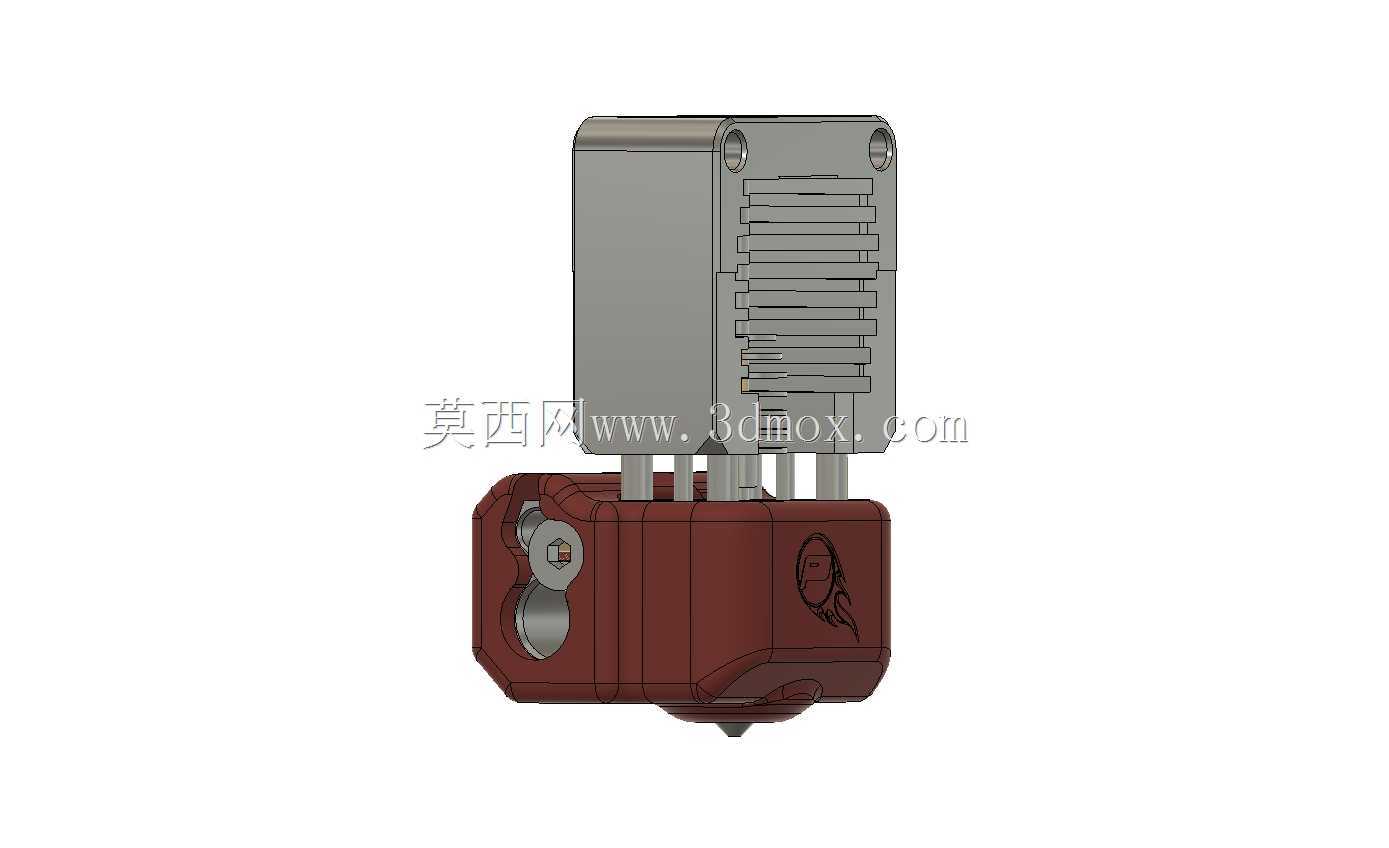

　　在桌面级FDM3D打印机的日常运维与改装场景中，加热块与喷嘴的热量散失、高温误触风险始终是影响设备稳定性与操作安全性的核心问题，这套硅胶套模具正是针对该痛点开发的成型工装，用于批量制作适配常规加热组件的耐高温硅胶绝缘护套。从实际使用场景来看，3D打印机工作时加热块温度通常维持在180-260摄氏度区间，部分工程材料打印甚至需要突破300摄氏度，裸露的金属加热块一方面会通过空气对流散失大量热量，导致恒温控制波动增大、升温能耗提升，另一方面操作人员在调平、换料、清理喷嘴等近距离操作时，极易误触高温部件造成烫伤，同时打印过程中溢出的熔融耗材一旦粘附在加热块表面，冷却后会形成难以清理的积碳，长期积累还会影响温度传感器的检测精度。

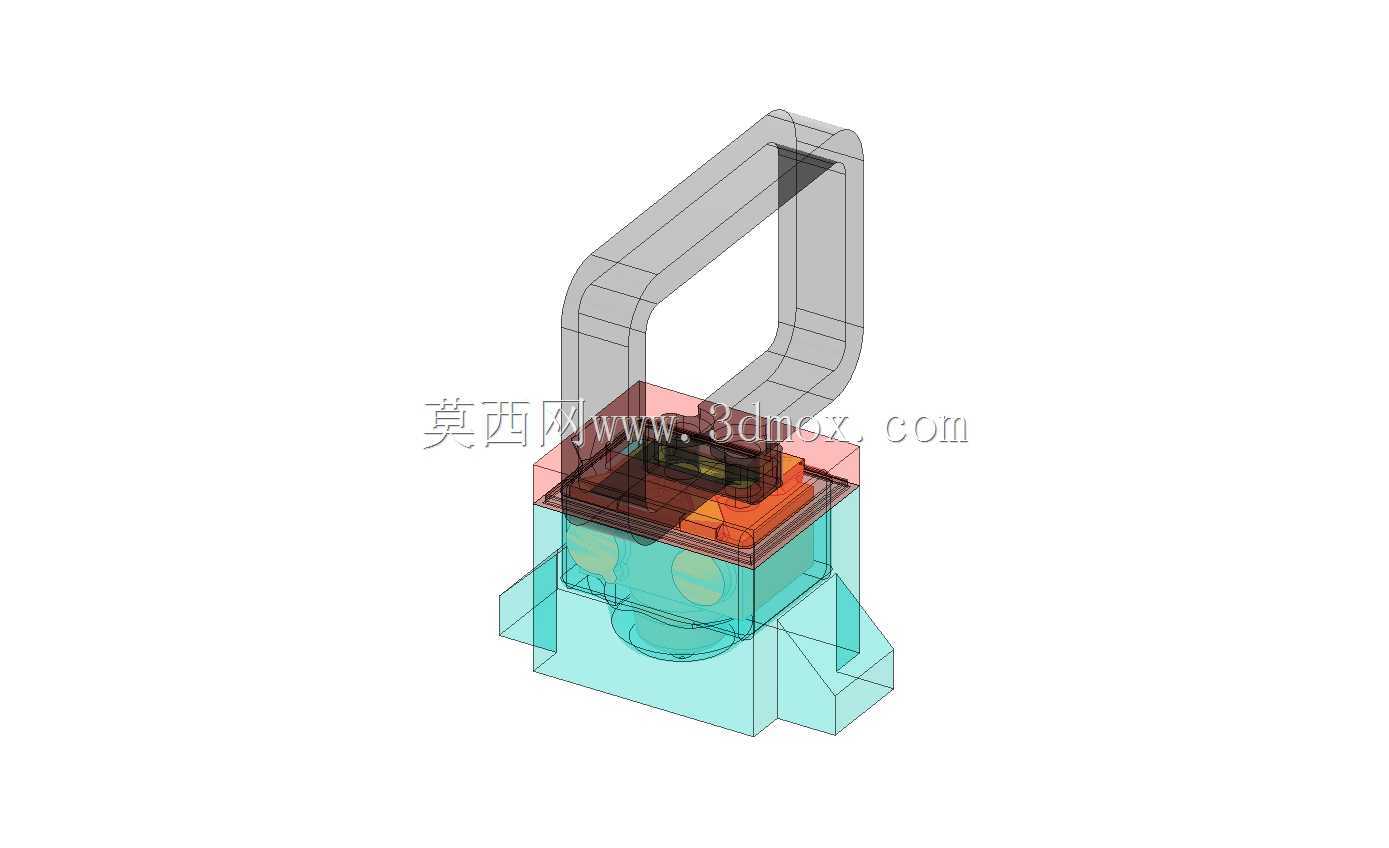

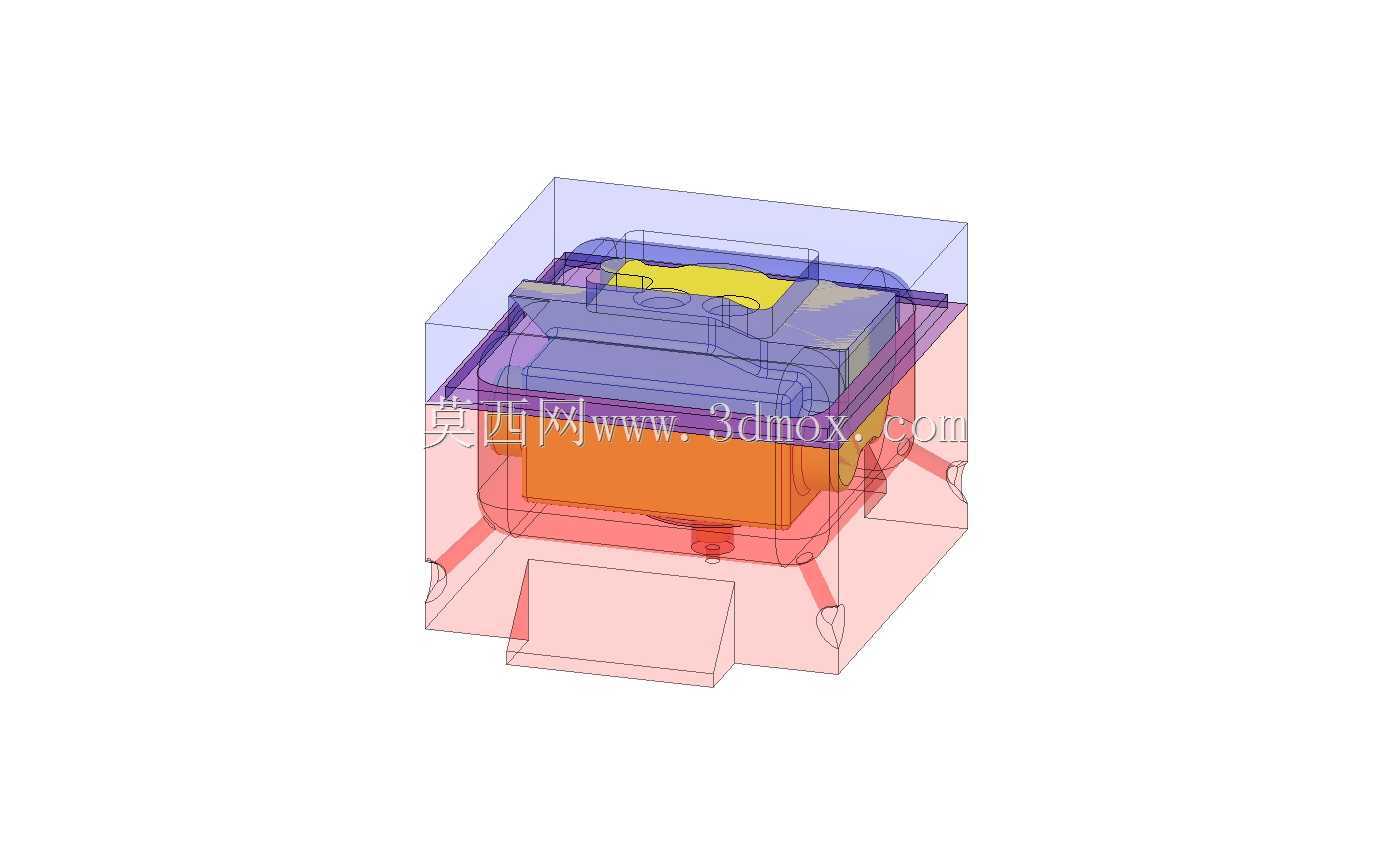

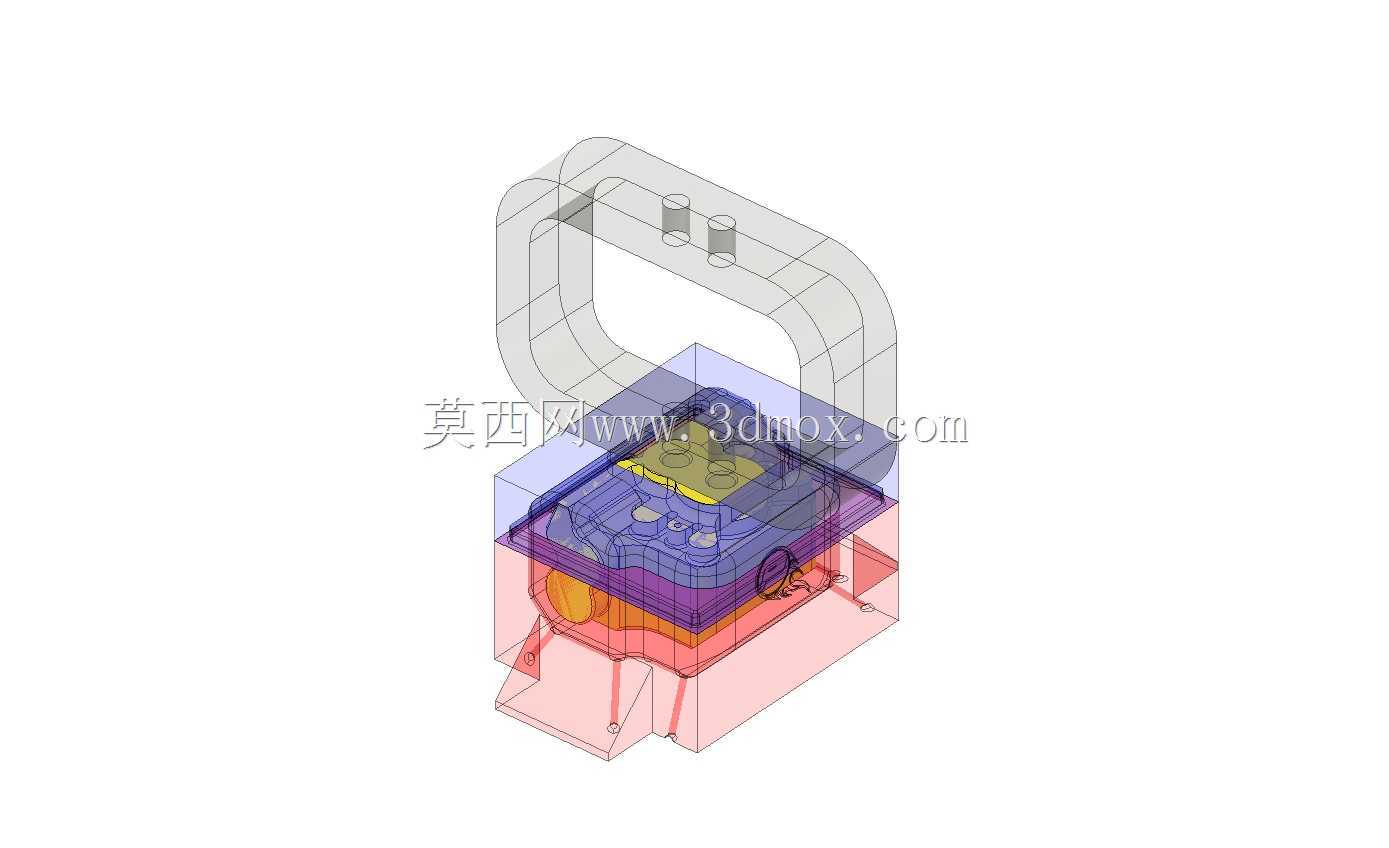

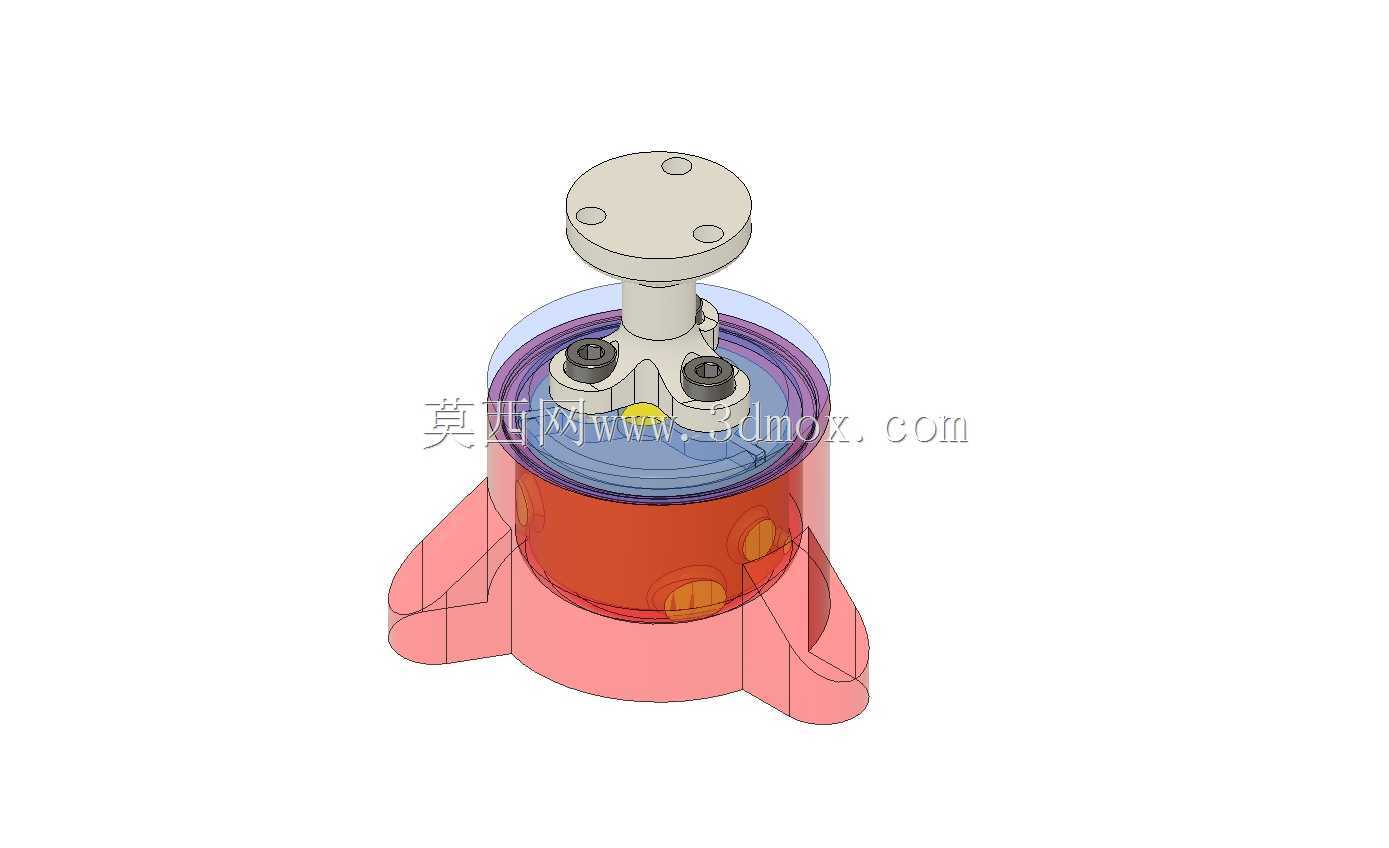

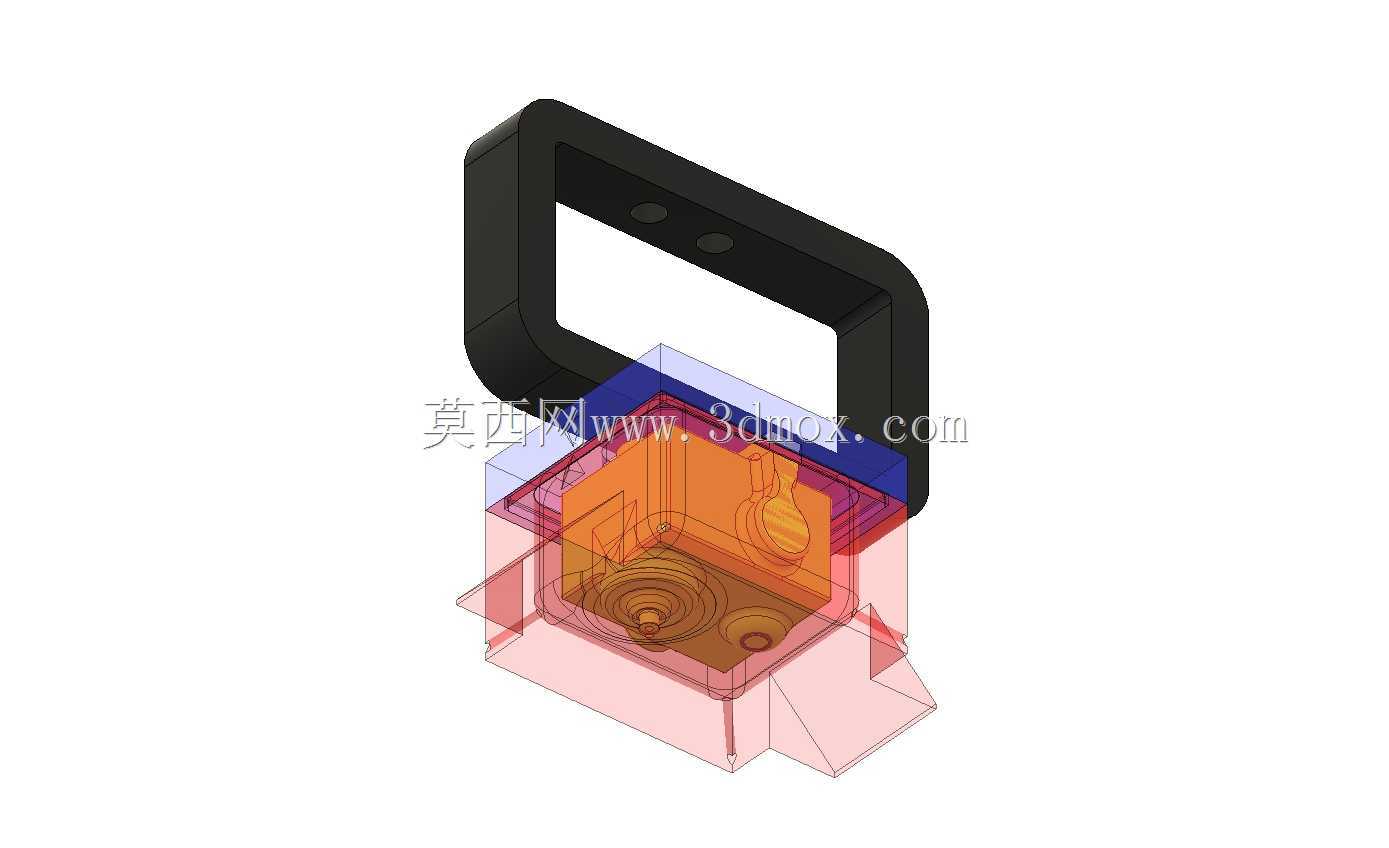

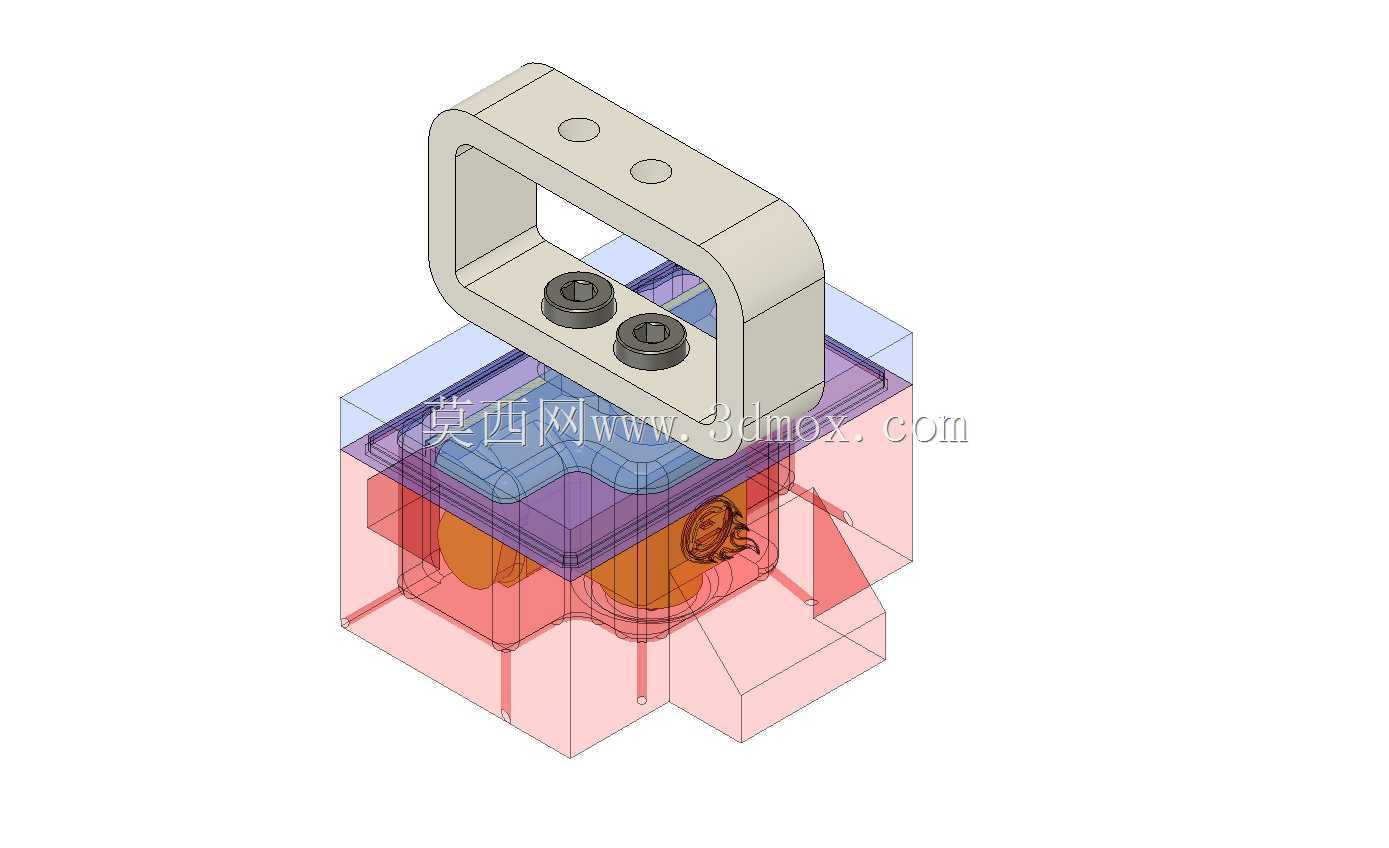

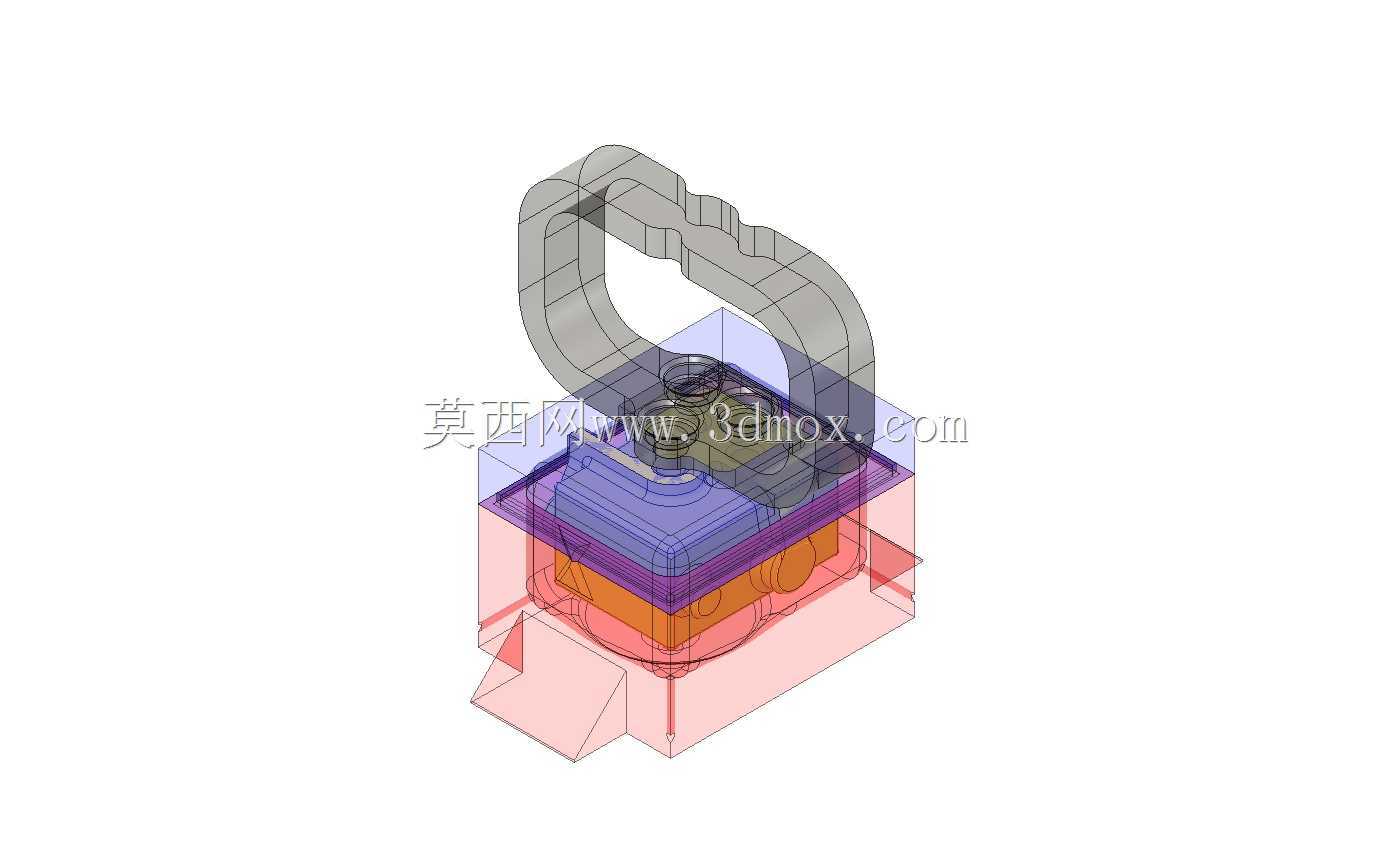

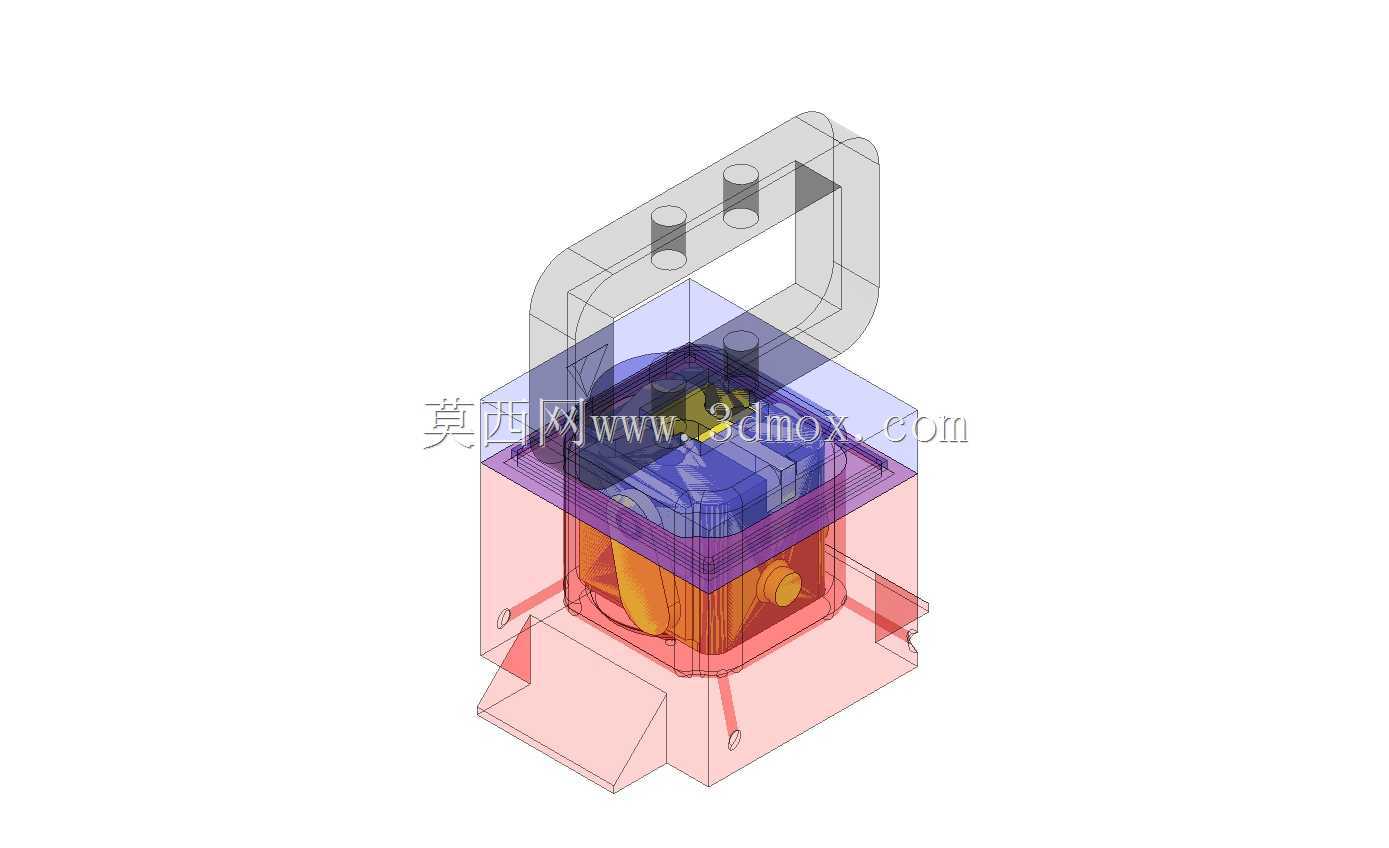

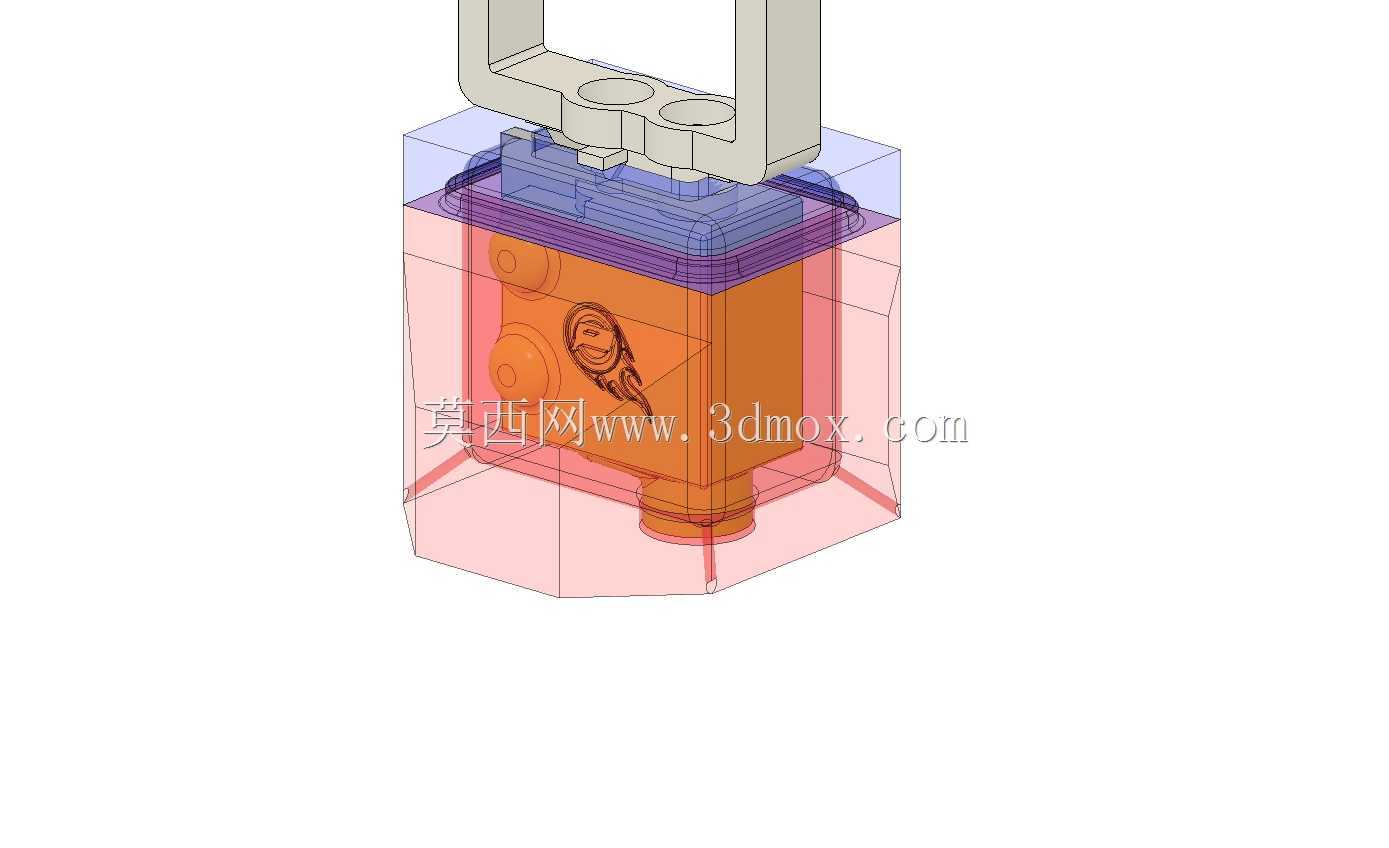

　　这套模具设计时充分考虑了硅胶硫化成型的工艺特性，模腔结构完全匹配目标加热块与喷嘴的外形轮廓，预留了喷嘴伸出孔、加热棒安装位避让槽、温度传感器走线缺口，确保成型后的硅胶套可以完整包覆加热块的非工作面，仅露出喷嘴尖端与必要的安装接口，不会干涉原有加热组件的装配与线路连接。从模具结构本身来看，采用上下模对合的分体式设计，分型面设置在加热块轮廓的最大截面处，既方便硅胶填充时的排气，也能在硫化完成后快速脱模，不会因为硅胶的弹性粘附造成成型件撕裂；模腔周边设计了定位止口，合模时可以自动对齐，避免错模导致的护套壁厚不均问题，壁厚控制在2mm左右，既保证足够的隔热绝缘性能，又不会因为壁厚过大导致整体尺寸超出安装边界，

　　能够适配市面上多数Ender系列、CR系列等主流桌面级3D打印机的标准加热块安装空间，不会和周边的散热风扇、风道结构产生运动干涉。设计过程中还考虑了硅胶材料的成型收缩率，模腔尺寸在加热块实际测绘尺寸基础上预留了合理的收缩余量，确保成型后的硅胶套可以紧密贴合在加热块表面，不会因为打印机运行时的XY轴运动、Z轴升降产生的松脱移位；模具的进料口设置在模腔侧面的非外观面位置，成型后修剪浇口的痕迹不会影响护套的装配贴合度，同时模腔内部做了抛光处理，让成型后的硅胶套外表面光滑平整，减少打印过程中熔融耗材的粘附概率，后期清理时只需擦拭即可去除表面残留的耗材碎屑。从安装边界来看，成型后的硅胶套整体外轮廓尺寸控制在加热块原有尺寸外扩3mm范围内，

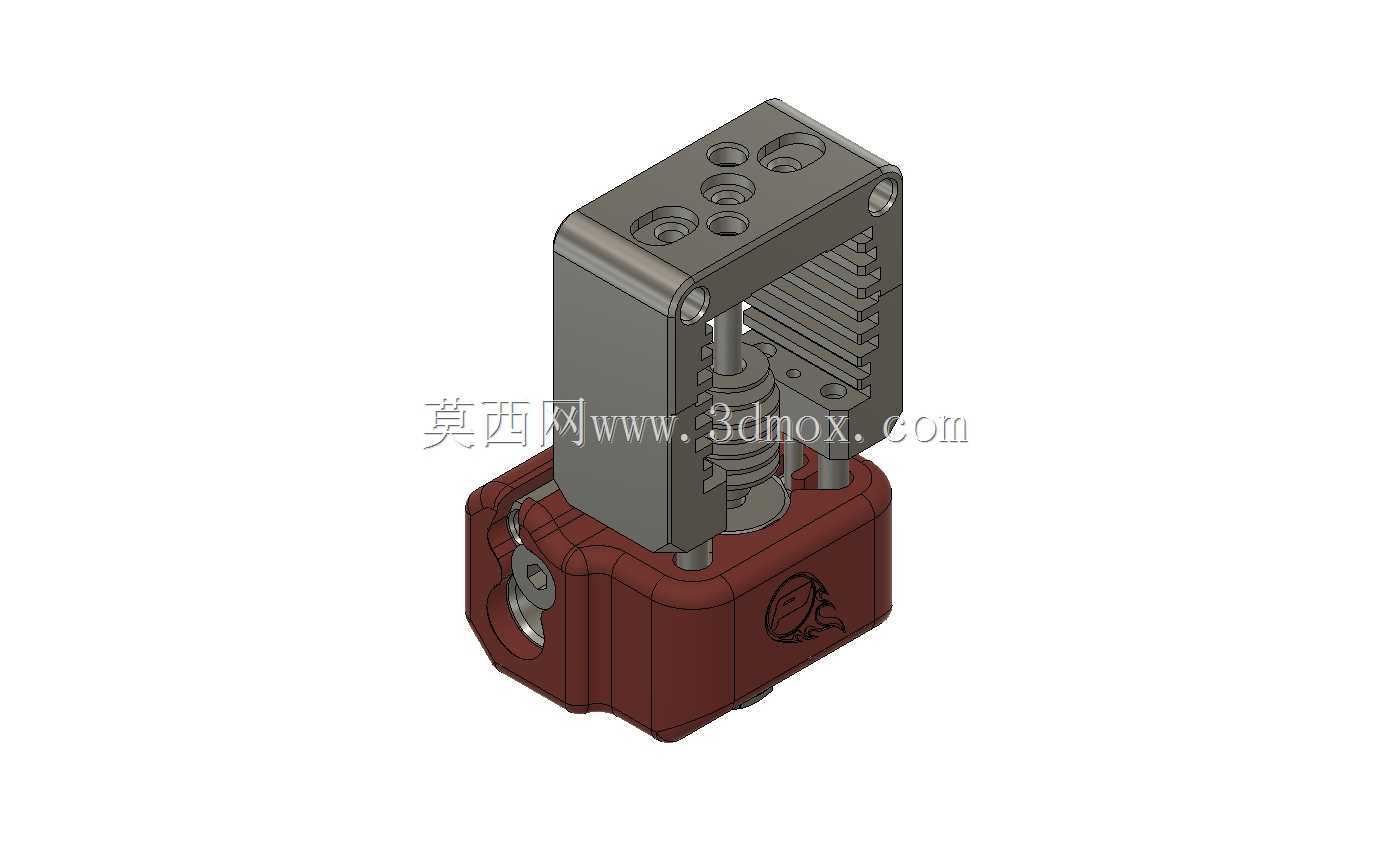

　　不会挤占加热块周边的有限安装空间，不需要对打印机原有散热风道、固定支架做任何改装，直接套在加热块上即可完成安装，能够有效降低加热块的热量散失速率，让恒温控制的温度波动幅度缩小5摄氏度以上，同时将加热块外表面温度降低到60摄氏度以下，大幅降低误触烫伤的风险，还能减少气流扰动对喷嘴温度的影响，提升长时间连续打印时的温度稳定性，尤其适合开放式结构的桌面级3D打印机使用，在封闭机箱的高温打印场景下，也能减少加热块对周边塑料结构件的热辐射，延缓塑料件的老化变形速度。
