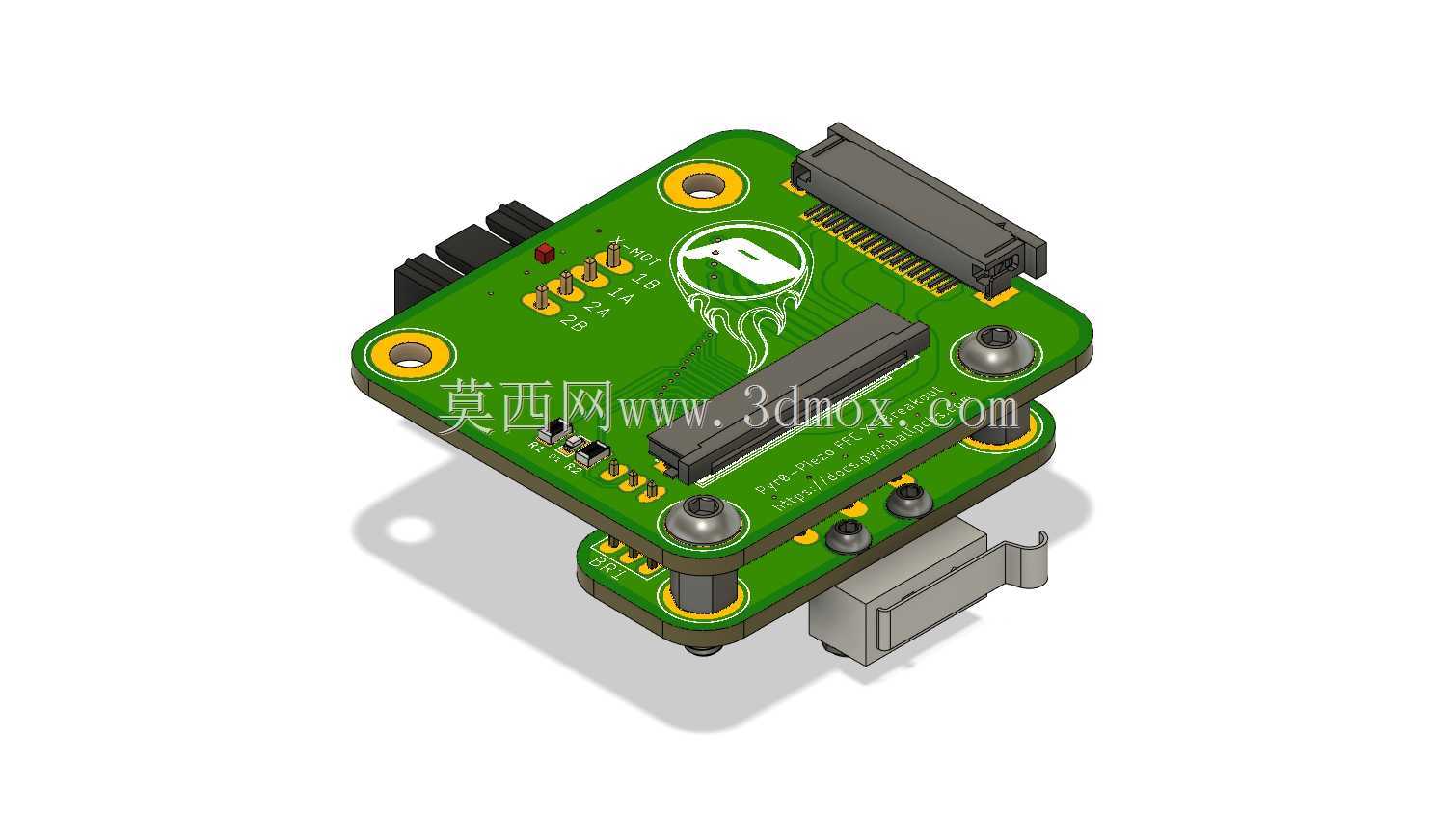

Pyr0压电陶瓷X托架FFC分接PCB组件

　　在桌面级FDM3D打印机的X轴运动系统改造场景中，线缆走线的规整度与信号传输稳定性一直是影响打印精度与设备寿命的关键细节，尤其是采用压电陶瓷调平方案的设备，X轴电机、限位端挡的信号与动力线缆如果随拖链反复弯折出现信号干扰、线缆破损，会直接导致调平失效、运动丢步等问题，这款分接组件正是针对这类痛点设计的转接结构。从实际使用场景来看，该组件直接安装在X轴运动托架的对应安装位，替代原有零散的线缆直连结构，将原本从拖链引出的X轴电机动力线、X-min端挡信号线通过FFC软排线进行集中转接，避免多股散线在拖链运动过程中出现互相缠绕、弯折半径不一致的问题，同时压电陶瓷相关的信号线路也通过板载走线完成整合，大幅减少拖链内的线缆数量，

　　降低拖链运动时的线缆阻力，提升X轴运动的顺滑度。从功能特性上看，板载集成了对应的FFC连接器接口，分别对应电机动力、限位信号、压电陶瓷信号的传输，板上预留的状态指示焊盘可外接指示灯用于信号通断的快速排查，安装孔位采用与标准X托架匹配的定位孔，配合铜柱支撑完成双层板的叠装固定，上层板负责FFC排线的对接与信号分流，下层板负责与设备端的接口直连，两层板之间通过板对板接插件完成信号连通，避免飞线带来的信号干扰风险。设计思路上，首先围绕X托架的现有安装边界做适配，整体板型轮廓完全贴合托架的安装平面，不会超出托架的运动边界，避免X轴运动到行程两端时与机架、打印头组件发生干涉；连接器选型上采用带锁扣的FFC连接器，

　　防止设备运动过程中震动导致排线松脱，安装孔周围做了露铜接地处理，降低运动过程中静电积累对压电陶瓷传感器信号的干扰；板上的走线遵循信号分离原则，动力线与信号线走不同的布线区域，减少大电流动力线路对微弱压电信号的串扰，保证压电调平的信号采集精度。外形尺寸与安装边界方面，组件整体叠装后的高度控制在常规X托架的安装余量范围内，不会与上方的皮带张紧结构、下方的热床组件产生空间冲突，四个安装定位孔的孔距完全匹配标准Creality系列打印机X托架的原有安装孔位，不需要对原有托架做二次打孔或打磨改造，直接替换原有走线结构即可完成安装；FFC排线的出线方向朝向拖链侧，与拖链的出线角度保持一致，避免排线出现反向弯折导致的寿命缩短，

　　下层板的外接接口朝向设备侧，与原有设备端的出线位置对齐，不需要额外调整线缆长度。在实际设备运行过程中，该分接组件将原本分散的多股线缆整合为单根或两根FFC软排线，拖链内的线缆弯折半径可以保持统一，长时间往复运动后线缆的疲劳破损风险大幅降低，同时板载的集成走线减少了手工接线带来的虚接、错接问题，对于设备改造、批量维护的场景来说，能够大幅减少接线排查的工作量，压电信号的稳定传输也能保证首层打印的调平精度，避免因信号干扰导致的首层刮嘴、打印翘边等问题。结构设计上充分考虑了3D打印设备的震动工况，所有接插件都选用带固定卡扣的型号，板间支撑铜柱采用双螺母锁紧结构，即使在X轴高速往复运动的震动下，也不会出现板件松动、接插件脱落的问题，板边缘做了圆角处理，避免安装过程中板边毛刺划伤线缆或操作人员，整体结构紧凑，在有限的X托架安装空间内完成了多路线缆的转接整合，没有额外增加X轴运动组件的重量，不会对X轴的运动负载造成明显影响，保证原有电机的驱动负载处于设计范围内。
