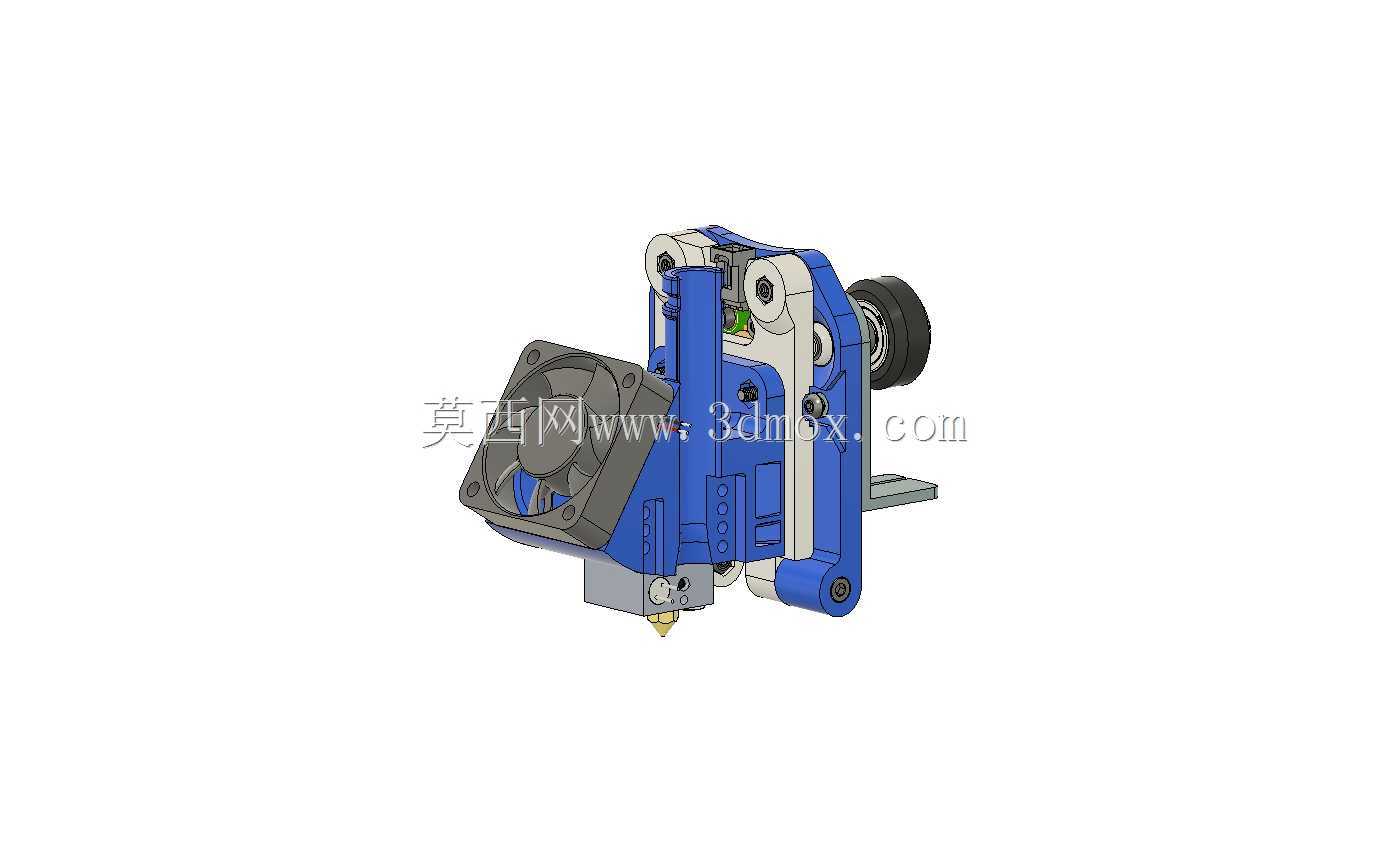

适配CrealityCR-10与Ender3的Pyr0压电打印头

　　在桌面级FDM3D打印的实际生产与创客改装场景中，打印头作为直接执行熔融挤出、成型作业的核心部件，其适配性、探测精度与安装便捷度直接决定了打印成品的首层附着力、尺寸精度与长期运行稳定性。这款适配CrealityCR-10、Ender3机型的Pyr0压电打印头安装结构，核心解决的是原厂打印头无法直接搭载Pyr0压电式ABL自动调平探头的适配痛点，同时兼顾了备用热端的隐藏式集成需求，避免了传统外置调平探头带来的走线杂乱、探测偏移、碰撞剐蹭成型件等常见工程问题。

　　从实际设备用途来看，这套安装结构并非完整的挤出打印头总成，而是一套通用型转接安装系统，用户无需对原厂CR-10、Ender3的X轴滑台安装位进行打孔、切削等破坏性改造，即可完成Pyr0压电探头的搭载，实现打印前的床面自动多点调平，替代传统的机械式限位开关、BLTouch探针等调平部件，压电式探测的响应速度更快，探测点的位置更贴近喷嘴实际出丝位置，能够有效减少探针偏移带来的调平误差，尤其在使用玻璃平台、PEI柔性平台、磁性贴膜平台等不同床面材质时，探测一致性表现更稳定。

　　功能特性层面，这套结构首先做了安装位的集成化设计，将压电探头的固定位、挤出机散热风道的避让位、热端固定座、走线卡槽整合在同一安装主体上，所有部件的安装孔位均匹配原厂机型的安装孔距，用户仅需使用原厂自带的紧固螺丝即可完成装配，无需额外定制非标紧固件。其次设计了隐藏式的备用热端安装位，将备用热端收纳在安装主体的侧方隐藏区域，不会占用打印平台的有效成型空间，也不会在打印过程中与打印件、机架部分发生运动干涉，当主热端出现堵头、喷嘴磨损等突发故障时，用户可快速完成热端更换，减少设备停机等待时间。散热部分的结构设计也做了针对性优化，预留了轴流风扇的安装位，风道走向对准热端冷端散热鳍片，能够保证长时间连续打印时冷端温度维持在合理区间，避免 PLA 等耗材提前软化造成的堵头问题，同时散热风道不会直吹喷嘴与刚挤出的熔融耗材，减少成型件的翘曲风险。

　　从设计思路来看，这套结构完全围绕桌面3D打印机的实际改装需求展开，没有做冗余的装饰性结构，所有的加强筋、避让槽、安装位都经过实际装配验证：安装主体的壁厚设置在2.5mm-3mm区间，既能够承受热端加热带来的持续温度传导，避免结构受热变形，也不会因为壁厚过大导致打印头整体重量过高，增加X轴运动的负载，减少丢步、异响等运动故障的出现概率。走线位置设计了内嵌式的卡槽，探头、加热棒、热敏电阻、风扇的线材都可以顺着卡槽排布，使用扎带固定后不会在X轴往复运动过程中出现线材拖拽、剐蹭机架的问题，也避免了线材长期弯折导致的内部线芯断裂故障。

　　外形尺寸与安装边界方面，这套安装结构完全适配CR-10、Ender3原厂X轴滑台的安装空间，整体宽度不超过原厂挤出组件的原有宽度，X轴运动时不会触碰两侧的机架立柱，Z轴方向的最低点与喷嘴尖端的垂直距离控制在安全范围内，回零运动时不会撞击打印床面。安装完成后，喷嘴的中心位置与原厂打印头的喷嘴中心位置完全重合，用户无需重新调整打印的偏移参数，直接替换原有打印头安装组件即可使用，降低了改装后的参数调试成本。压电探头的探测触发位置与喷嘴尖端的水平偏移量控制在0.1mm以内，调平探测完成后生成的床面网格数据能够直接匹配实际出丝位置，无需额外设置探针偏移补偿，减少了调试过程中的耗材浪费。在实际打印作业中，这套结构能够适配最高260℃的热端工作温度，满足PLA、ABS、PETG等常用FDM耗材的打印需求，运动过程中整体结构刚性充足，不会出现打印头晃动导致的层纹错位、尺寸超差等问题，适合个人创客、小型3D打印服务工坊对现有CR-10、Ender3机型进行功能升级使用。
