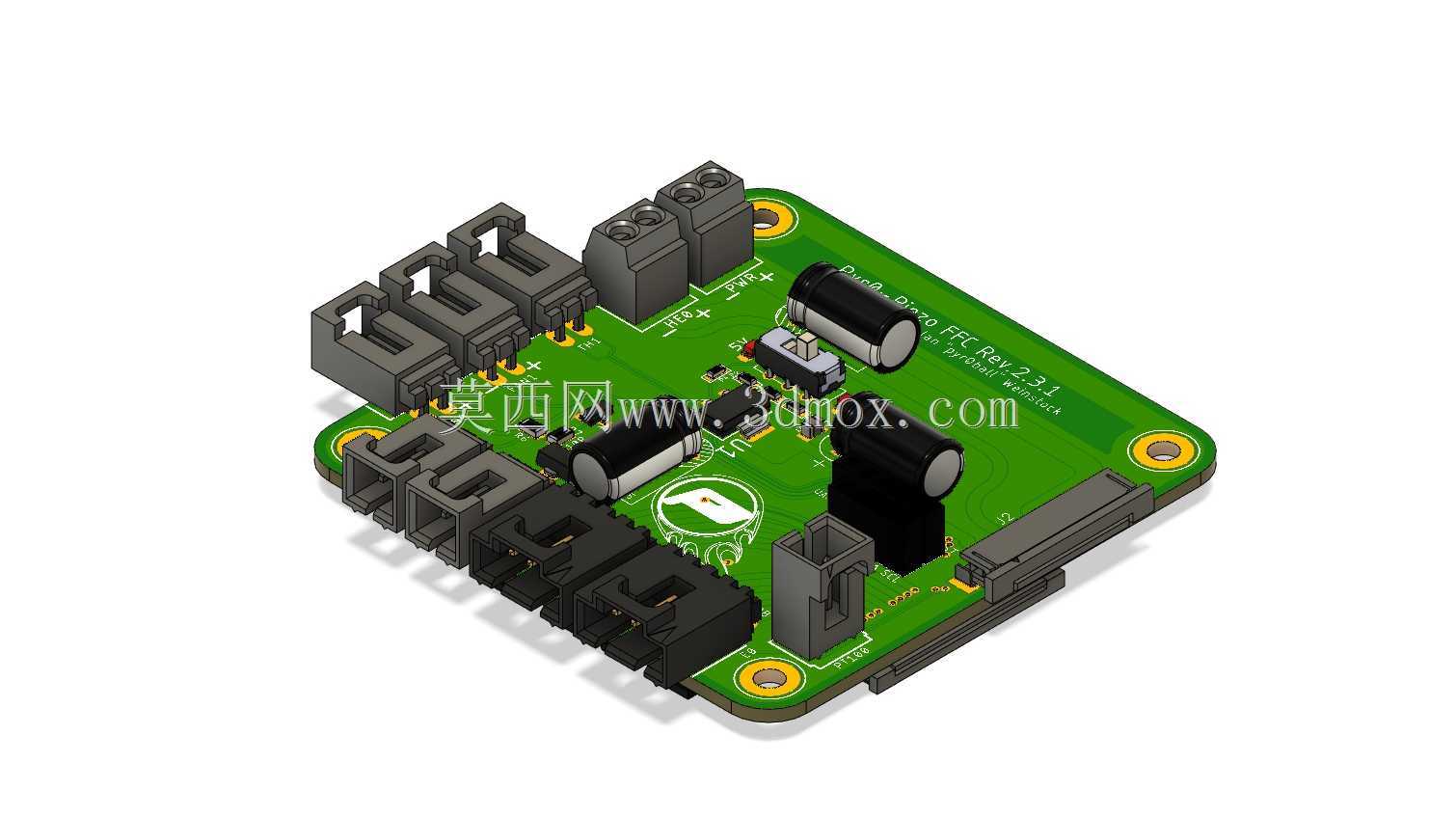

3D打印机Pyr0压电FFC控制分接电路板

　　做3D打印机改装和结构设计快八年，经手的压电调平相关转接板不下二十款，这款Pyr0压电FFC直接控制器分接头，是针对桌面级FDM设备压电探针信号转接做的专项优化设计，实际装机适配性比通用转接板高出不少。先从实际应用场景说，现在不少玩家给3D打印机加装Pyr0 Piezo压电调平套件时，原厂控制器的FFC排线接口数量、引脚定义往往和压电传感器的出线端不匹配，要么需要飞线焊接，要么得用多块转接板叠装，不仅走线杂乱，高速打印时机身振动还容易导致焊点松脱、信号接触不良，直接影响调平精度甚至触发探针误判，这款分接PCB就是专门解决这个链路衔接问题的，直接卡在控制器和压电FFC线缆链之间，不需要额外飞线，就能完成多组压电信号的分路转接。

　　从功能特性上看，板载集成了多组FFC排线座，对应压电传感器的不同信号通道，同时预留了供电滤波电容的安装位，板上的电解电容直接对输入的控制信号做电源滤波，能过滤掉步进电机动作时产生的电源纹波干扰，避免压电探针因为电源杂波出现误触发。板端的接线座采用卡扣式锁紧设计，和常规的直插式座子不同，FFC排线插入后卡扣压下就能牢牢锁死线端，哪怕设备长时间运行产生持续振动，排线也不会出现松脱移位的问题，这点比很多廉价转接板的裸座设计要靠谱得多。再说到设计思路，这块板的布局完全顺着3D打印机控制器仓的安装空间做的适配，板型采用切角处理，四个角预留了标准的M3安装孔位，孔位间距匹配市面上主流开源3D打印机控制仓的安装螺柱位置，不需要额外打孔或者做支架，

　　直接用铜柱就能固定在控制器旁边的空位上。布线的时候特意把高压供电回路和低压信号回路做了物理分隔，板上的走线间距满足安规要求，不会出现信号串扰的问题，压电信号的走线做了等长处理，保证多通道探针的信号传输延迟一致，不会出现不同位置探针触发时间差过大导致的调平数据偏差。安装边界这块也做了充分考量，板上最高的元件是立式电解电容，整体高度不超过15mm，安装后不会和仓内的散热风扇、走线槽产生干涉，所有接线座的开口方向都统一朝向板边外侧，接插排线的时候不需要倾斜板件，伸手就能操作，后期维护更换排线也不用拆整个板件。板端的标识做了丝印标注，每个接口对应的引脚定义、通道序号都直接印在板面上，接线的时候不需要反复查手册，对着丝印就能插对，

　　能减少装机时的接线错误率。实际装机测试的时候，这块分接板能同时支持最多6路压电传感器的信号转接，适配多喷头3D打印机的多点压电调平需求，信号传输过程中没有出现丢步、误触发的问题，长时间高温打印（仓温60摄氏度工况下），板件没有出现变形，电容等元件的参数漂移也在允许范围内，不会因为仓温升高导致信号异常。和那种通用洞洞板焊接的转接方案比，这款PCB的集成度更高，占用的安装空间更小，走线阻抗一致，信号传输的稳定性要高出一个档次，尤其是针对高速打印场景下的振动工况，卡扣式接口的优势非常明显，不会因为持续振动出现接触不良的问题。另外板上还预留了一个扩展接线位，后续如果要加装压电相关的辅助检测模块，比如喷嘴碰撞检测、耗材断料检测的压电组件，不需要额外增加转接板，直接从预留位接线就能扩展功能，给后期改装留了足够的余量。做结构设计的时候，板边做了圆角处理，没有尖锐的毛刺，安装的时候不会划伤手或者割破线材，安装孔位做了沉铜处理，拧固定螺丝的时候不会出现铜皮脱落的问题，耐用性比普通喷锡板要好。
