20x20mm规格10W功率RGB集成COB光源结构

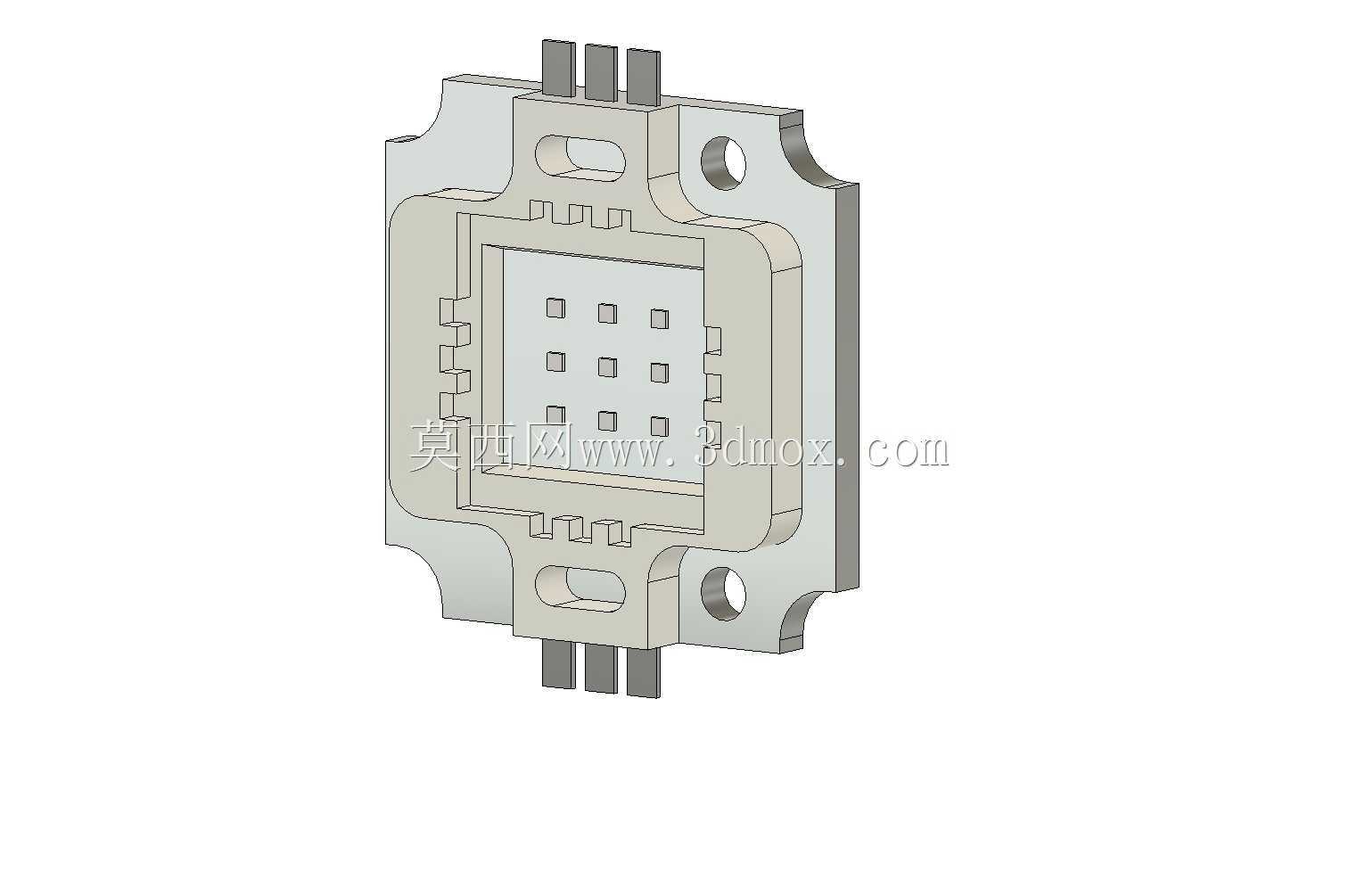

　　在商用氛围照明、舞台特效灯具、工业视觉补光、3D打印固化光源等场景中，小尺寸大功率RGB集成光源的选型一直是结构设计环节的重点，这类器件的安装适配性、引脚排布合理性、散热结构匹配度，直接决定了整灯的装配效率与长期运行可靠性。这款20mm见方的10W RGB COB光源，在结构设计上充分考虑了自动化产线的贴装与锁付需求，没有采用常规圆形COB的无定位设计，而是在基座两侧设置了对称的安装通孔与定位凸台，安装时可以直接通过M2规格螺丝完成锁付，定位凸台能与灯具散热座的卡槽配合，避免打胶或锁付过程中光源出现偏转偏移，保证出光中心与灯具光学透镜的光轴完全重合，减少后期光学调试的工作量。

　　从功能特性来看，这款COB光源将红、绿、蓝三色芯片集成在同一陶瓷基板的中心发光区域，三色芯片采用阵列式排布，相比传统分立式RGB灯珠组合的方案，发光面的混光距离更短，不需要额外增加匀光扩散板的厚度就能实现均匀的混光效果，在小角度聚光灯具的应用中，能有效减少边缘色偏问题。光源的引脚采用双侧直插式排布，上下各三个引脚分别对应三色芯片的电极与公共端，引脚间距做了加宽处理，既可以适配波峰焊的自动化焊接工艺，也能满足小批量手工焊接的操作空间需求，避免引脚间距过小导致的连锡虚焊问题。

　　设计过程中，针对10W功率的散热需求，基座采用了高导热的陶瓷材质，底部做了平整化处理，能与铝基散热座实现紧密贴合，减少接触热阻，不需要额外增加导热铜基板就能满足满功率运行的散热要求，有效压缩整灯的结构厚度。基座四周的凹凸卡位结构，是专门为带卡扣的透镜安装设计的，装配时不需要额外打胶或锁付透镜，直接将配套透镜的卡扣卡入基座的卡槽即可完成固定，大幅提升装配效率，同时也方便后期维护时的透镜更换。

　　在安装边界尺寸上，这款光源的整体外轮廓控制在20mm×20mm，中心发光区域为10mm×10mm的正方形，两侧安装孔的中心距为15mm，引脚伸出基座的长度为3mm，设计配套散热结构与透镜时，只需要预留21mm×21mm的安装空间即可，不会与周边的驱动板、固定结构产生干涉。对于做紧凑型彩色照明设备的结构工程师来说，这款光源的结构细节处理得比较到位，没有多余的冗余结构，所有的外形特征都服务于装配、散热、光学匹配的实际需求，在做小型化RGB灯具设计时，可以直接套用该安装尺寸进行配套结构的开发，减少反复打样验证的周期。

　　实际选型应用时需要注意，这款光源的基座厚度为2.8mm，设计散热座的沉台深度时要控制公差在±0.1mm以内，避免沉台过深导致光源底面与散热座贴合不紧密，或是沉台过浅导致透镜安装后出现间隙影响出光效果。引脚的焊接温度要符合常规无铅焊接的工艺要求，避免高温长时间加热导致陶瓷基座与引脚的结合处出现开裂。另外，由于是RGB三色集成光源，驱动电路的布线要尽量做到三路回路的线宽一致，减少不同颜色通道的压降差，保证三色发光的一致性。
