外六角内螺纹油路连接堵头结构设计

　　在液压、润滑系统的管路布设场景中，这类带外六角驱动端的内螺纹堵头是极为常用的管路封堵元件，日常多应用在液压阀块、油路分配器、润滑管路的末端预留接口位置，作用是在管路不需要外接支路时封堵介质通路，避免压力油、润滑脂出现泄漏，同时也能在后续系统改造、支路拓展时，拆下堵头即可外接管路，不用对原有阀块或管路进行破坏性加工。

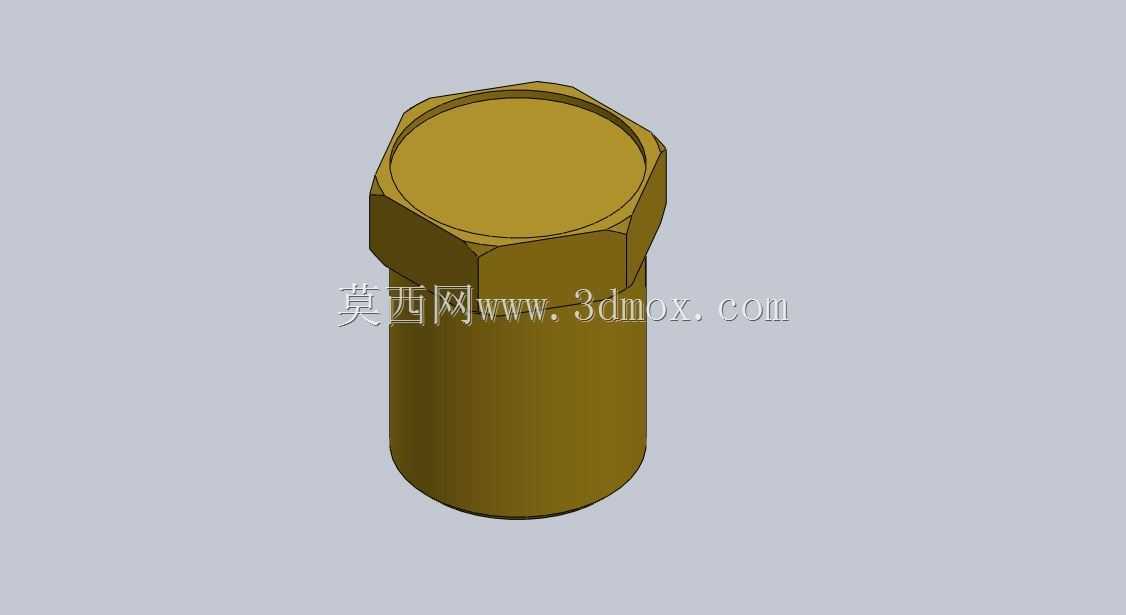

　　从实际使用的功能特性来看，这类堵头的密封可靠性是核心设计指标，驱动端采用标准外六角结构，完全适配常规开口扳手、套筒扳手的拧紧作业，在设备装配、现场运维时不需要特殊工装，就能施加足够的拧紧力矩，保证密封面的压紧力满足系统压力要求。下部的圆柱段是与安装孔配合的定位段，设计时需要严格控制圆柱段的外径公差，与安装基孔采用间隙配合，既保证装配时能顺利插入孔位，又不会因为配合间隙过大导致密封偏斜。内部的内螺纹结构，一方面可以在需要拆卸堵头时，借助螺纹孔拧入拔销类工具将堵头从深孔中拔出，避免过盈配合或者密封胶粘接后难以拆卸的问题，另一方面部分工况下也可以通过该内螺纹外接小型测压接头，临时检测管路内部的压力参数，不用额外在阀块上加工测压孔。

　　设计这类堵头的时候，首先要匹配对应安装场景的压力等级，常规中低压润滑系统中，堵头的六角头厚度需要满足扳手拧紧时的强度要求，避免拧紧过程中六角棱边出现崩裂、变形，导致后续无法拆卸。六角头与下部圆柱段的衔接位置要做合理的圆角过渡，避免应力集中，在系统压力波动、长期受振动载荷的工况下，衔接位置不会出现断裂失效。圆柱段的长度需要匹配安装基体的孔深，不能过长导致堵头顶到孔底，无法压紧密封端面，也不能过短导致配合定位不足，拧紧时出现歪斜。密封端面的设计通常会在六角头下端面与圆柱段衔接的位置加工出密封槽，用来安装O型密封圈或者组合密封垫圈，相比单纯的螺纹密封，端面密封的可靠性更高，耐压力波动的性能更好，也不会因为螺纹上缠绕生料带、涂抹密封胶导致后续拆卸清理困难。

　　从安装边界来看，这类堵头安装后，六角头的对边尺寸决定了装配时扳手所需的操作空间，在布局密集的阀块组上设计安装孔位时，需要预留出至少比对边尺寸大3mm的扳手操作空间，避免相邻阀件或者管路干涉，导致扳手无法套入六角头，无法达到要求的拧紧力矩。堵头安装后突出安装基体表面的高度就是六角头的厚度，在有外部护板、罩壳安装需求的设备上，需要核算该突出高度是否会与护板产生干涉，必要时可以调整六角头厚度，或者选用矮头六角结构的堵头，但要同步校核矮头结构的拧紧强度是否满足力矩要求。内螺纹的规格通常选用标准管螺纹或者普通公制螺纹，螺纹深度不需要贯穿整个堵头本体，保留足够的实体壁厚来承受管路内部的介质压力，避免壁厚不足导致压力作用下堵头出现胀裂。

　　在实际设备运维场景中，这类堵头的故障率大多和安装操作不当有关，比如拧紧时力矩过大导致六角头滑棱，或者密封垫圈漏装导致渗漏，设计时在六角头的端面可以做简单的规格标识，方便现场运维人员快速识别堵头对应的螺纹规格，避免错装。长期在油温较高的工况下使用时，堵头的材质要和管路基体材质的热膨胀系数尽量接近，避免温度变化时配合间隙出现较大变化，导致密封失效。对于有抗腐蚀要求的工况，比如切削液管路、化工介质管路，还需要根据介质特性调整堵头的表面处理方式或者基材选型，避免介质腐蚀导致堵头锈死在孔内，后续维修时无法拆卸。
