异径不锈钢三通高压管路接头结构

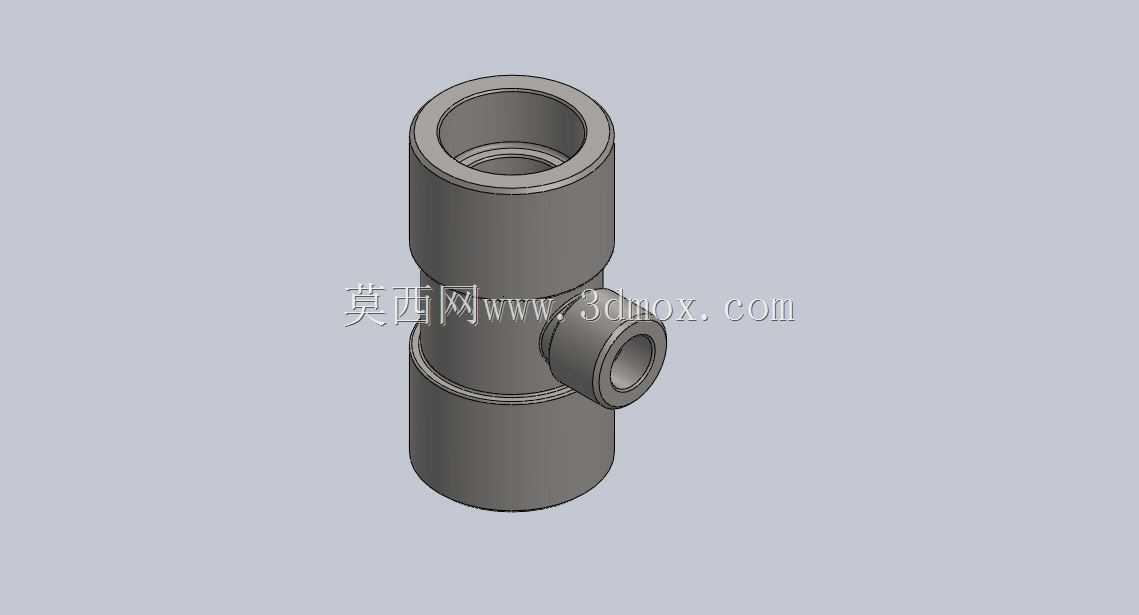

　　在高压流体输送管路系统的搭建与改造场景中，异径三通类接头是实现管路分流、合流同时完成管径切换的核心连接件，这款1英寸转2英寸规格的3000磅级不锈钢三通接头，主要面向中高压工况下的工业流体管路布设需求，常见于石油化工输送支线、液压动力系统回路、高压水处理管路以及特种气体输送管网的节点位置，用来在主通路保持大管径通流能力的同时，引出小口径支路完成压力检测、支路分流、辅助回路接驳等功能。从结构设计逻辑来看，这款接头采用等径直筒主体加侧出异径接口的布局，主体上下两端为同规格的2英寸承插接口，侧方垂直引出的接口为1英寸承插结构，三个接口的同轴度、垂直度公差控制在管路安装允许的范围内，避免安装后出现管路别劲、密封面错位导致的泄漏隐患。

　　接头整体采用一体化锻造成型后精加工的工艺路线，相比焊接式三通，不存在焊缝热影响区的强度薄弱点，能够承受3000磅级的管路工作压力，适配高压工况下的压力波动、水锤冲击等复杂受力情况。接口部分采用承插式连接结构，安装时将对应外径的管路插入接口承口内，通过焊接或者卡压的方式完成密封固定，承口内部设计有定位止口，能够保证管路插入深度一致，避免因插入深度不足导致的连接强度下降，或是插入过深挤占通流内径影响介质流通效率。外形尺寸方面，主体直筒段的外径匹配2英寸高压管件的通用安装尺寸，侧出接口的中心高度、外伸长度符合高压管件的安装空间规范，在密集排布的管路组中安装时，不会和相邻的管路、管夹、阀件产生空间干涉，

　　安装边界能够适配常规高压管路的布设间距要求，不需要额外调整周边管路的走向来预留安装空间。从通流特性来看，主体通路的通流内径保持一致，不会出现通流截面突变导致的局部阻力激增，侧方支路的接口位置做了圆弧过渡处理，介质从主路分流到支路时的流态更平稳，减少高压介质高速冲刷内壁导致的局部冲蚀磨损，延长接头在含杂质介质工况下的使用寿命。接头外壁的厚度经过强度校核，在额定工作压力下，壁厚的安全系数符合高压管件的设计规范，同时在外壁对应接口的位置设计有轻微的加强凸缘，进一步提升接口根部的结构强度，因为侧出接口和主体连接的位置是应力集中的高发区域，在管路受力震动、压力冲击时最容易出现开裂失效，加强凸缘的设计能够分散该区域的集中应力，

　　提升接头的抗疲劳性能。表面处理上，整体采用均匀的钝化处理，在不锈钢表面形成致密的钝化膜，提升接头在腐蚀性介质工况下的抗腐蚀能力，适配化工流体、潮湿环境下的长期使用需求，不会因为表面锈蚀导致密封面失效、杂质脱落污染输送介质。在实际选型应用中，这款接头适合主路通径2英寸、支路通径1英寸的高压管路节点，安装时需要注意侧出接口的朝向匹配支路的布设方向，承插连接完成后需要按照对应工艺要求完成密封检测，确保连接位置无泄漏后再投入系统运行。相比普通的低压三通接头，这款3000磅级的高压接头在材料强度、结构刚度、密封可靠性上都做了针对性的强化设计，能够满足中高压工业管路长期稳定运行的使用要求，减少管路节点的维护频次，降低高压管路运行过程中的泄漏、失效风险。
