斜向折弯金属安装固定角撑结构

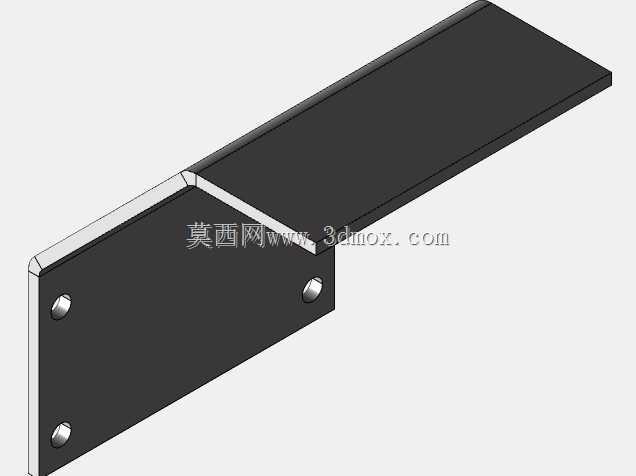

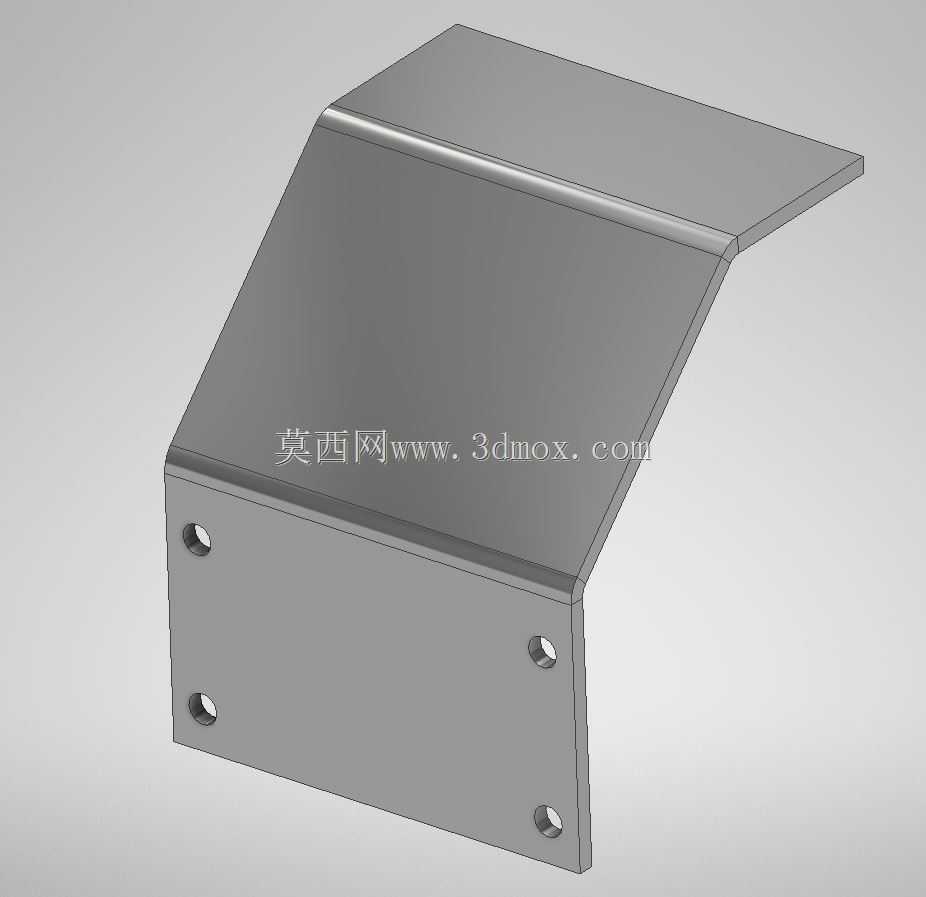

　　这类斜向折弯的角撑结构，在设备机架外围护板安装、电气柜内部元件承托、输送线侧边导料板固定场景中十分常见，区别于常规90度直角角码，其斜向过渡的折弯段能避开安装面附近的凸起管线、加强筋结构，不需要额外在安装基面做避让铣削加工，能大幅降低现场安装的配做工作量。从结构设计逻辑来看，该零件采用等厚薄钢板一体折弯成型，没有额外的焊接拼接工序，折弯处预留了合理的内R角，既避免折弯时钢板外侧出现拉伸裂纹，也能消除直角折弯带来的应力集中问题，在承受垂直于安装面的冲击载荷时，斜段的力传导路径比直角角码更平缓，不会在折弯根部出现应力突变断裂的情况。安装边界上，垂直安装面设置了四个沉头安装孔，孔位间距按照通用型材的安装孔距标准排布，

　　既可以适配铝型材框架的T型槽安装，也能直接固定在碳钢焊接机架的预制螺纹孔上，沉头孔的深度设计刚好能容纳常规内六角螺丝的头部，安装后螺丝头不会突出零件表面，避免剐蹭后续安装的管线或者外围护板。水平伸出的平板段没有预制安装孔，是考虑到不同应用场景下的固定需求差异，现场安装时可以根据被支撑件的实际孔位现场配钻，适配性更强，斜段与垂直安装面、水平伸出段的折弯角度经过反复校核，既保证了水平段的伸出高度能避开安装基面的凸起结构，也不会因为斜段角度过小导致零件整体占用过多安装空间。在实际设备运维场景中，这类一体折弯的角撑不需要定期做紧固检查，没有拼接焊缝的锈蚀失效风险，表面做常规喷塑或者镀锌处理后，能适应车间内的切削液飞溅、潮湿空气腐蚀环境，

　　长期使用不会出现结构变形。设计这类钣金件时，需要提前核算钢板的折弯展开系数，根据板材的实际厚度调整折弯线的位置，避免成型后安装孔位出现偏移，四个安装孔的同轴度、孔边距都要符合钣金加工的通用公差要求，保证批量加工时零件的互换性，不需要安装时额外修锉孔位。斜段表面没有做额外的压筋加强，是因为该角度下的斜段本身就形成了稳定的三角支撑结构，板材厚度满足载荷要求的前提下，额外增加压筋反而会增加加工成本，也会影响零件表面的平整度。在自动化设备的走线槽安装场景中，这类角撑的斜段还能作为线缆的过渡导向面，避免线缆在直角处被过度弯折导致线芯断裂，水平伸出段可以承托走线槽的底部，垂直面固定在设备机架立柱上，安装后整体结构紧凑，

　　不会突出到设备的操作通道内，避免操作人员走动时被磕碰。针对不同的载荷需求，只需要调整板材的厚度、折弯段的长度以及安装孔的数量，就能衍生出适配不同承重等级的同系列零件，不需要大幅改动整体结构形式，能减少设计重复工作量，也方便钣金车间集中排料加工，提升板材的利用率，减少边角料的浪费。
