快装式管线夹持固定卡扣结构设计

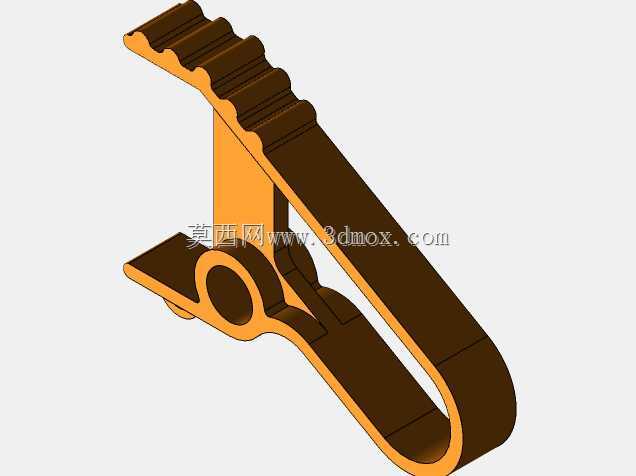

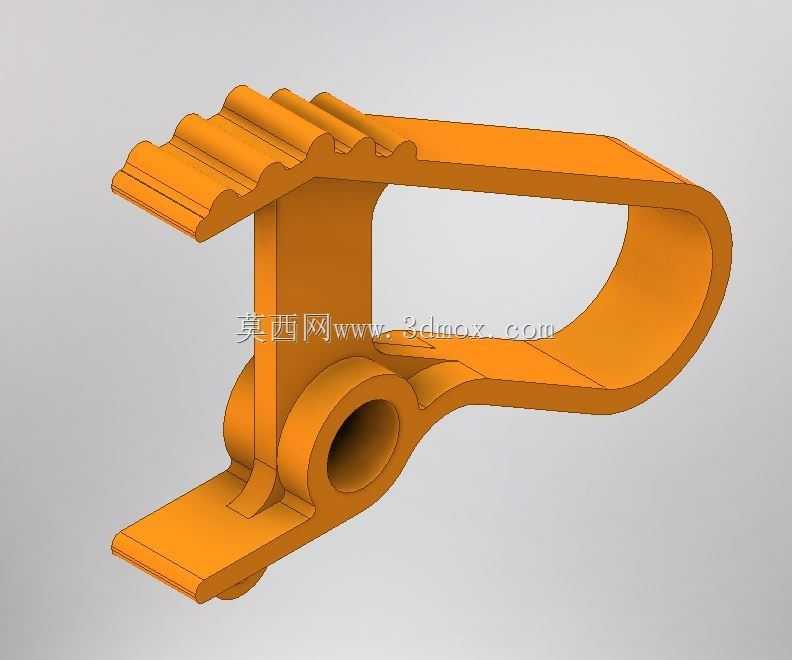

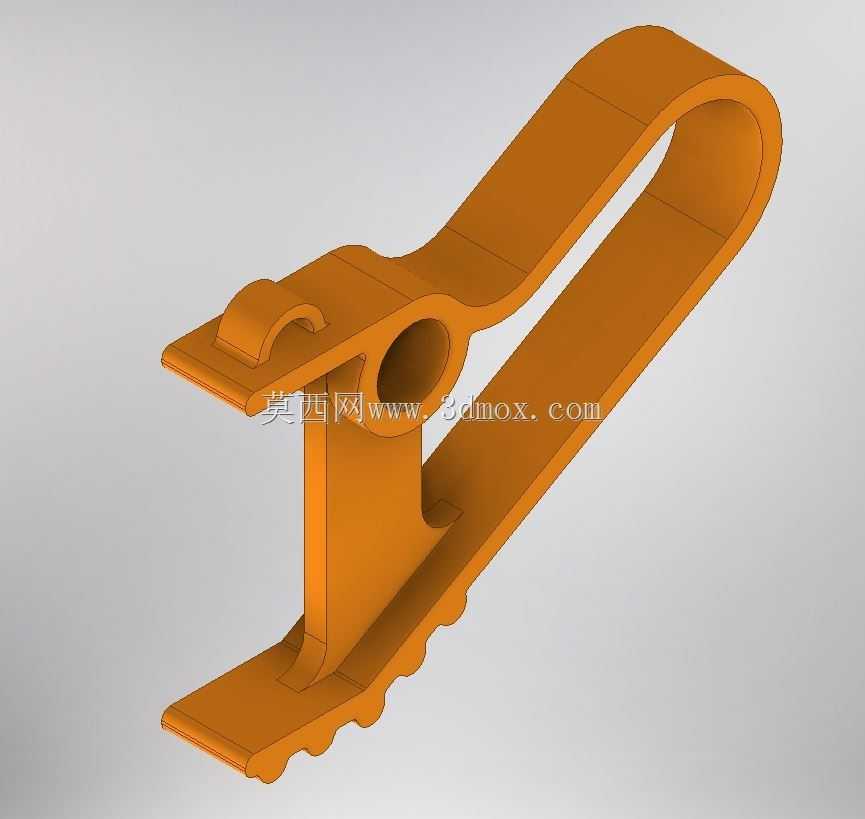

　　在工业管线布设、小型设备线束固定、户外临时管线架设场景里，这类夹持卡扣的使用频率极高，它不需要额外的紧固件辅助，依靠自身结构的弹性形变就能完成与基座的快速卡接，同时上部的多道弧形卡槽可以适配不同外径的圆管、线束，单一部件就能同时完成基座连接与管线夹持两个功能，大幅减少现场安装的零件数量与操作步骤。从结构设计逻辑来看，这个卡扣的下部设置了带通孔的铰接基座，通孔可以穿入销轴，将整个卡扣铰接在预设的安装座上，让卡扣具备一定的转动余量，能够适配安装面存在小角度偏差的场景，避免硬连接导致的应力集中断裂。铰接座向上延伸出主支撑臂，支撑臂的厚度经过受力校核，既保证夹持状态下的结构刚性，不会因为管线的晃动、拉扯出现过度形变导致管线松脱，

　　又预留了足够的弹性变形空间，安装时不需要借助工具，徒手就能掰开卡扣的弧形抱合段，将管线卡入上部的卡槽内。上部的夹持面做了多道平行的弧形齿槽，每道齿槽的曲率半径对应不同规格的常用管线外径，齿槽的边缘做了小圆角过渡，不会划伤管线的外保护层，不管是PVC材质的流体输送管、橡胶材质的气动软管，还是带绝缘层的电缆线束，都能通过对应的齿槽实现稳定贴合，增大接触摩擦力，避免管线在卡槽内出现轴向窜动。卡扣的自由端做了弧形收边的压合结构，当管线卡入卡槽后，这个弧形段会抵在安装基座的对应限位面上，形成自锁结构，即使管线受到向外的拉扯力，卡扣的抱合力也会随着拉力增大而提升，不会出现意外脱开的情况。从安装边界来看，

　　铰接孔的中心到上部最外侧卡槽顶面的垂直距离，决定了卡扣安装后管线与基座的最小间距，这个间距经过优化，既不会让管线紧贴基座表面造成磨损，也不会因为间距过大导致整体结构占用过多安装空间；铰接孔的内径适配常用的标准销轴尺寸，不需要定制特殊规格的连接件，能够直接和现有标准安装座匹配互换。卡扣的整体外形没有尖锐的棱角，所有外边缘都做了倒钝处理，一方面是避免安装过程中划伤操作人员，另一方面也能减少应力集中点，提升部件的抗疲劳寿命，在反复开合卡扣进行管线更换的场景下，不会在棱角位置出现裂纹。在实际使用中，这类卡扣常被用在自动化设备的气动管路排布、农用机械的线束固定、户外临时输水管道的快速架设场景，相比传统的扎带、管卡，它可以重复使用，

　　不需要每次更换管线就剪断废弃，而且铰接结构允许管线随着设备的振动产生小幅度的摆动，不会因为刚性固定导致管线在固定点位置出现疲劳折损。设计过程中需要重点关注几个受力点的强度：一是铰接孔与主支撑臂的连接位置，这个位置是整个卡扣受力的支点，在卡扣开合以及管线受拉时会承受较大的弯曲应力，因此这个位置做了局部加厚的过渡圆角，分散应力；二是上部卡槽的根部，当管线卡入卡槽时，卡槽根部会承受张开的弯曲力，这里的壁厚设计需要平衡弹性与强度，壁厚过大则卡扣开合需要的力太大，不便于徒手操作，壁厚过小则容易出现塑性变形，导致夹持力不足无法固定管线；三是自由端的弧形压合段，这个位置在自锁状态下会抵在基座上承受反力，因此弧形的曲率需要和基座的限位面完全贴合，避免点接触导致的局部压强过大，出现压溃或者磨损。另外，上部的多道卡槽采用平行排布的方式，相邻卡槽之间的凸棱高度经过计算，当同时固定多根小直径管线时，凸棱能够隔开不同的管线，避免管线之间相互摩擦造成破损，也能让每根管线都获得足够的抱紧力，不会出现多根管线挤在同一个卡槽内固定不牢的问题。整个部件的结构一体化程度很高，不需要后续的二次装配，单个零件即可实现全部功能，适合采用注塑或者粉末冶金工艺批量生产，生产效率高，成本可控，能够满足大规模布设场景的使用需求。
