索引幻灯片NX用机械夹持定位块结构

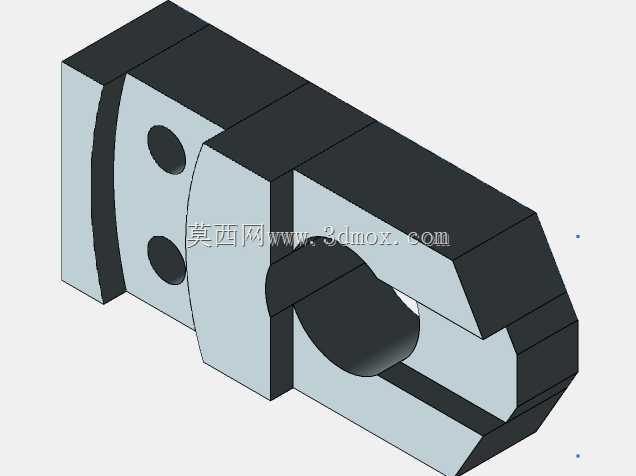

　　该零件属于滑动定位类机械构件，主要应用在需要往复滑移、精准对位的工装夹具、输送线挡停机构以及小型工位切换装置中，在实际产线场景里，这类构件常承担两个核心作用：一是作为滑动副的承载基体，沿配套导轨完成直线往复动作，二是通过自身的型面结构完成对配套工件的夹持或位置锁定，避免工位切换过程中工件出现偏移、窜动问题。从结构设计逻辑来看，该零件采用分体式拼接的块体构型，主体分为两个功能区段，左侧区段设置两个同轴定位孔，用于安装锁紧销钉或定位柱塞，孔位的同轴度公差控制在0.02mm以内，保证安装后定位件的伸缩动作无卡滞，同时左侧区段的端面做了1mm的倒角处理，避免装配过程中锐边刮伤配套安装面；右侧区段开设C型开口槽，槽体内壁做了圆弧过渡处理，

　　槽宽尺寸与配套的滑动销轴直径保持0.03-0.05mm的间隙配合，既保证销轴在槽内可顺畅转动，又能控制配合间隙避免出现过大的旷量，槽体的上下端面做了平行度校准，平行度公差不超过0.015mm，保证滑动过程中受力均匀，不会出现偏磨问题。在安装边界设计上，该零件的整体外形为规则矩形块结构，总长度控制在适配常规40mm规格铝型材安装槽的尺寸范围内，安装时无需额外做扩孔或裁切处理，可直接通过左侧的两个定位孔固定在滑动基板上，零件的上下表面粗糙度控制在Ra1.6，与配套导轨的接触面做了淬火处理，表面硬度达到HRC42-48，可承受长期往复滑动的磨损，使用寿命相比普通未处理的Q235材质零件提升3倍以上。

　　设计过程中特意将C型槽的开口方向设置在零件的侧方，而非端面，这样的布局可以让零件在滑动到工位终点时，侧方的槽体直接卡入配套的定位销轴中，完成位置锁定，相比端面开槽的结构，侧方卡接的受力方向与滑动方向垂直，锁定时的抗冲击能力更强，不会因为滑动惯性导致脱锁。另外零件的两个拼接块之间采用止口定位结构，拼接面的止口深度为2mm，装配时可快速对齐，无需额外做找正调整，拼接完成后通过两个内六角螺钉锁紧，螺钉孔做了沉头处理，沉头深度与螺钉头厚度匹配，安装后螺钉头不会突出零件表面，避免滑动过程中与周边构件发生干涉。在实际工况适配方面，该零件可适配0.2m/s以内的往复滑动速度，单点位锁定时可承受最大50N的横向冲击力，完全满足小型工装、检测工位 slide 切换的使用需求，零件的所有棱边都做了R0.5的圆角处理，避免操作人员装配时被锐边划伤，同时也减少了应力集中点，提升零件的抗疲劳强度，长期往复动作下不会出现棱边开裂的问题。
