双挡边中孔绕线用工业线轴结构

　　日常做纺织设备、线缆收放机构、小型线材输送单元的结构设计时，线轴是绕不开的基础功能件，很多刚入行的工程师容易把这类零件想的过于简单，觉得就是两个圆盘加个筒体，但实际落地到生产装配和长期使用场景里，线轴的结构细节直接决定了线材收放的顺畅度、运行时的动平衡表现，还有长期使用的耐磨寿命。这次建模的这款双挡边线轴，核心适配的是直径3-8mm的常规工业线材，包括普通棉纺线、细钢丝绳、尼龙牵引绳、低压细线缆这类常见绕线载体的收卷需求，在小型纺织机的送线机构、线缆生产的末端收卷工位、自动化设备的内置走线张紧单元里都能适配使用。

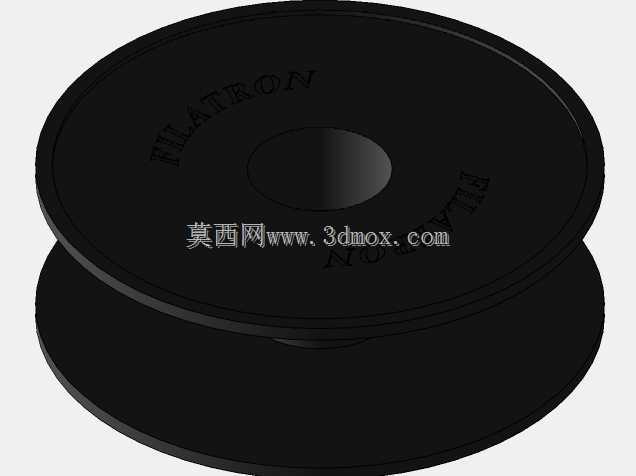

　　从结构设计逻辑来看，这款线轴采用对称式双挡边结构，两侧挡边直径一致，中间绕线筒体的宽度根据常规收卷容量做了适配，挡边的高度比筒体半径高出近三分之一，这个尺寸比例是经过多轮场景验证的，既不会因为挡边过低导致高速收线时线材从侧边脱出，也不会因为挡边过高造成材料浪费、整体转动惯量过大增加驱动负载。中间的安装孔采用通孔设计，孔壁做了均匀的壁厚处理，安装时可以直接穿入固定心轴，配合轴套或者轴承就能实现顺畅转动，孔的直径和筒体的外径比例控制在1:4左右，这个比例能保证安装后整体的结构刚性，不会因为孔过大导致筒体壁厚过薄，绕满线材受挤压后出现筒体变形的问题，也不会因为孔过小导致配套心轴直径不足，长时间承重后出现心轴弯曲卡滞的情况。

　　实际做结构建模的时候，特意把两侧挡边和中间筒体的连接位置做了圆角过渡处理，没有做直角拼接，这个细节很多新手建模的时候容易忽略，直角连接的位置在注塑或者机加工的时候容易出现应力集中，长期受线材挤压和转动震动的影响，连接位置很容易出现开裂，而且圆角过渡也能避免线材在最内层缠绕的时候被直角棱边刮伤，尤其是带绝缘层的细线缆，棱边刮破绝缘层会直接带来安全隐患。线轴的整体外圆做了同轴度约束，两侧挡边的端面和中间安装孔的垂直度也做了公差预留，安装到心轴上之后，转动时的端面跳动量可以控制在很小的范围内，高速收线的时候不会出现偏摆，也就不会导致线材排布不均匀、局部堆叠过高的问题。

　　从安装边界来看，这款线轴的轴向总宽度控制在适配常规安装支架的尺寸范围内，安装时不需要额外调整支架的跨距，中间通孔的尺寸适配市面上常用的标准心轴直径，不需要单独定制非标轴件，能直接和现有通用安装配件匹配。绕线筒体的外表面做了微糙的表面处理设计，建模时预留了表面粗糙度的对应结构，不会因为表面过于光滑导致最内层线材打滑，出现收线时空转、排线错位的情况，同时粗糙度也不会过高，避免放长线的时候内层线材被过度磨损。两侧挡边的外边缘做了小倒角处理，安装和搬运的时候不会因为锐边划伤操作人员，也能避免磕碰的时候挡边边缘出现崩缺，影响整体的挡线效果。

　　在不同的应用场景里，这款线轴的适配性也做了兼顾，如果是用在轻载的纺织送线场景，直接采用注塑工艺加工就可以满足强度需求，整体重量轻，转动惯量小，送线的时候响应速度快，不会因为惯性过大导致送线过量出现线材松垮打结的问题。如果是用在重载的细钢丝绳收卷场景，只需要把材料换成金属件，结构不需要做额外修改就能满足承重需求，对称的结构设计做动平衡校正也很方便，高速转动时的震动量很小，能有效降低配套轴承的磨损速度，延长整个机构的维护周期。很多时候做这类基础零部件的三维建模，不需要做过于花哨的结构，核心是把实际使用中会遇到的问题提前在结构层面规避掉，比如挡边的高度比例、连接位置的圆角、安装孔的同轴度、表面的粗糙度处理，这些细节看起来不起眼，但直接决定了零件装到设备上之后能不能稳定好用，会不会在批量生产之后出现各种之前没预料到的故障，这也是做机械结构设计必须要落地的务实思路，不能只看着外观规整就觉得结构合理，要结合实际的装配、使用、维护全流程的需求来调整每一处尺寸和结构细节。
