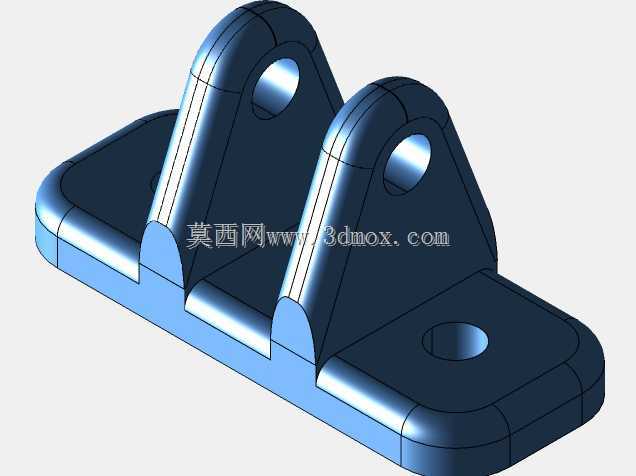

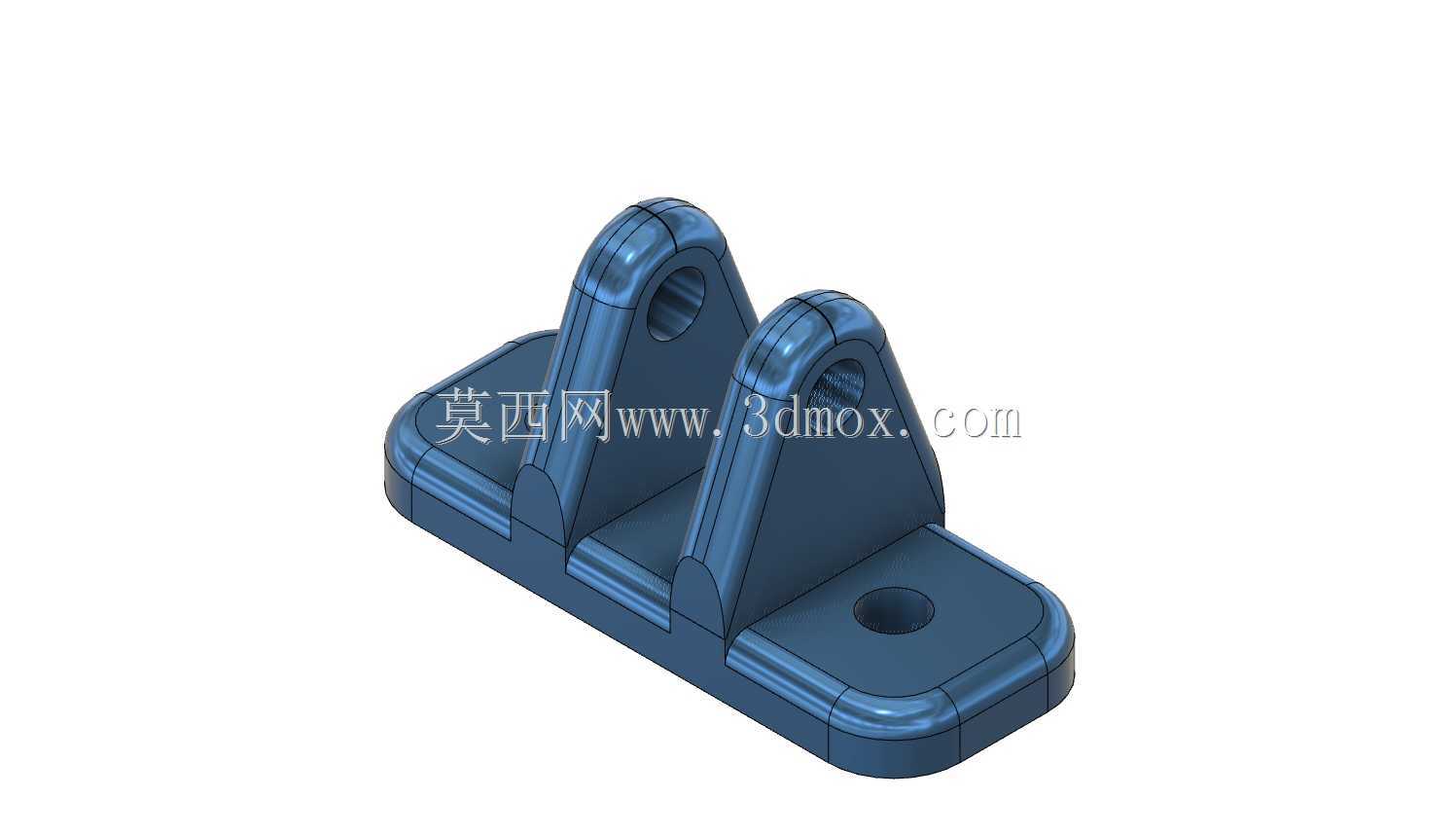

直接通过底部安装孔与型材槽位配合即可完成固定。从结构设计思路来看,这款支架采用双立板支撑的结构形式,两个带安装孔的立板平行布置,底部为一体化的安装底板,立板与底板之间设置圆弧过渡结构,避免直角位置的应力集中,提升整体结构的抗形变能力。立板上的同轴安装孔用于穿装惰轮的固定轴,双立板的支撑形式相比单悬臂支撑,能够大幅降低固定轴的受力弯矩,避免惰轮轴在皮带张紧力的长期作用下出现弯曲变形,保证惰轮转动时的端面跳动量控制在合理范围内,减少皮带的侧向磨损。底板上设置的沉头安装孔,能够让安装螺丝的头部完全沉入孔内,不会突出底板表面,保证支架与型材安装面完全贴合,避免安装后出现倾斜,同时沉孔的设计也能避免螺丝头与运动部件发生干涉。在轻型同步带传动场景中,惰轮支架的结构合理性直接决定皮带张紧状态的稳定性,这款适配2020型材的GT2惰轮皮带轮支架,是桌面级传动设备、小型输送模组、3D打印传动系统中常见的支撑构件,主要承担惰轮的定位承载、皮带张紧力传导的作用,避免惰轮运行中出现偏摆、窜动,保证同步带啮合精度,减少传动过程中的跳齿、皮带抖动问题。从实际应用场景来看,这类支架多搭配2020系列铝型材搭建的设备框架使用,常见于小型自动化送料模组、桌面型点胶设备传动段、开源3D打印机的XY轴传动张紧端,也可用于小型皮带输送线的端部张紧结构,适配GT2规格同步带的惰轮安装,能够在紧凑的安装空间内完成惰轮的固定,不需要额外加工复杂的安装位,
从外形尺寸与安装边界来看,这款支架的底板长度、宽度完全适配2020铝型材的端面尺寸,安装孔的孔距与2020型材的槽位间距匹配,不需要额外打孔即可直接安装,立板的高度根据GT2惰轮的常用外径设计,保证惰轮安装后,皮带的包角处于合理区间,不会出现皮带与支架本体摩擦的问题。两个立板的间距适配常用宽度的GT2同步带,既能够保证惰轮的轴向定位,不会出现惰轮轴向窜动,也不会因为间距过小夹滞惰轮,影响惰轮的自由转动。在实际选型使用时,需要注意支架立板安装孔的直径与所选惰轮轴径的匹配性,安装时要保证两个立板的孔位同轴,避免穿轴后出现卡滞,固定底板的螺丝需要加装平垫,分散锁紧力,避免长期受力下底板出现压痕变形。另外,
支架的过渡圆角设计除了提升结构强度,也能减少安装过程中尖锐边角对操作人员的划伤风险,整体一体化的结构没有拼接缝隙,不会出现拼接结构常见的松动问题,长期运行下的结构稳定性更好。在传动系统运行过程中,皮带的张紧力会通过惰轮轴传递到两个立板上,力会沿着立板向下传导到底板,再通过底板的安装螺丝分散到型材框架上,双立板的对称结构能够让受力均匀分布在两侧立板上,不会出现单侧受力过大的情况,相比单臂式的惰轮固定座,这种结构的承载能力更强,能够承受更高的皮带张紧力,适合对传动精度有一定要求的轻型传动场景。在三维建模过程中,这类支架的建模需要重点关注立板安装孔的同轴度公差,以及底板安装孔的位置度公差,避免加工后出现安装错位的问题,
同时立板与底板的过渡位置需要做等半径的圆角处理,不仅是为了外观,更是为了减少应力集中,提升零件的抗疲劳性能,毕竟在长期的张紧力作用下,直角位置很容易出现应力开裂,尤其是采用塑料材质3D打印制作这类支架时,圆角的作用更加明显。如果采用金属材质加工,比如铝合金铣削制作,过渡圆角也能减少加工时的应力变形,提升加工精度。从实际使用反馈来看,这类双立板结构的惰轮支架,在长期运行下的惰轮偏摆量远小于单臂支架,皮带的使用寿命也能得到提升,因为惰轮位置稳定,皮带不会出现侧向的偏移摩擦,皮带的磨损更加均匀,不会出现单边过早磨损的问题。另外,支架的整体结构紧凑,不会占用过多的安装空间,在设备内部空间有限的场景下,这种一体化的支架能够减少额外的安装附件,降低整体的装配复杂度,装配时只需要将惰轮穿入轴中,再将轴固定在两个立板之间,最后将底板固定在型材上即可完成安装,不需要复杂的调整步骤,对装配人员的技术要求更低,也能减少装配工时。
