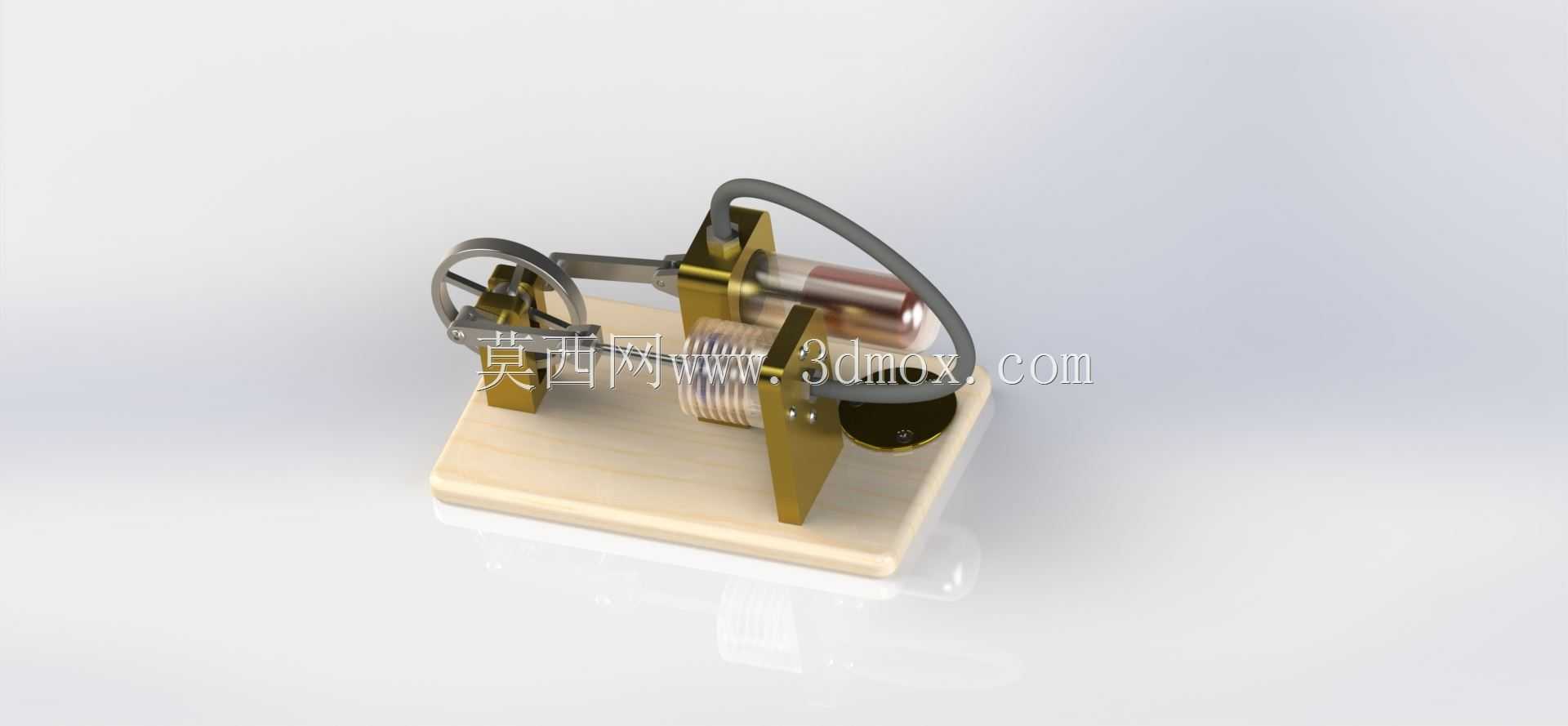

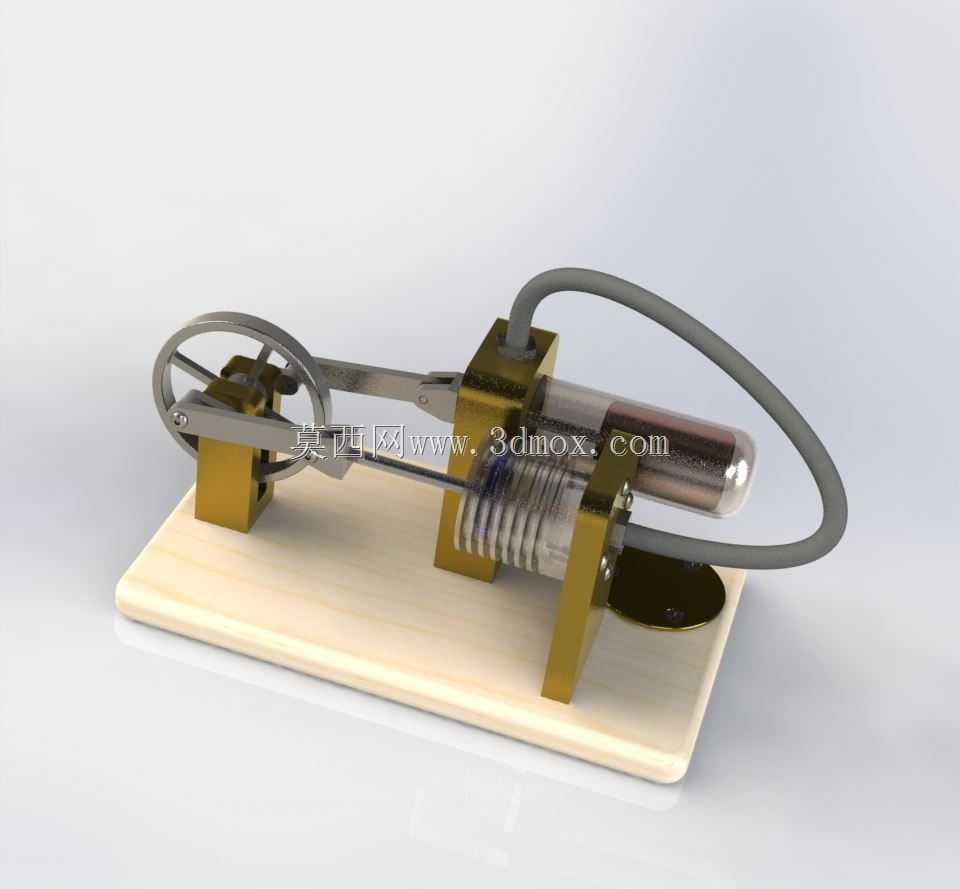

桌面式斯特林动力装置结构设计

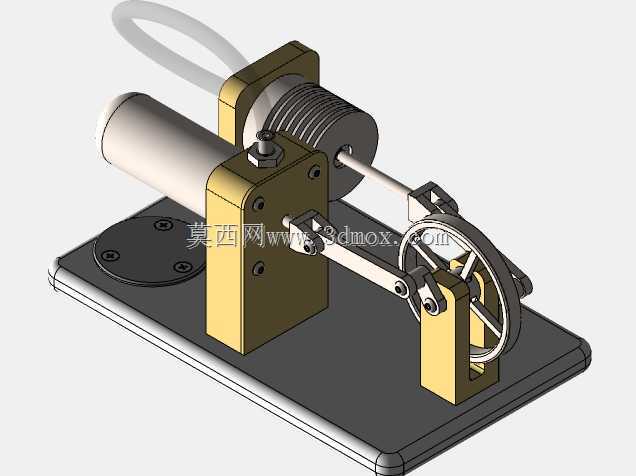

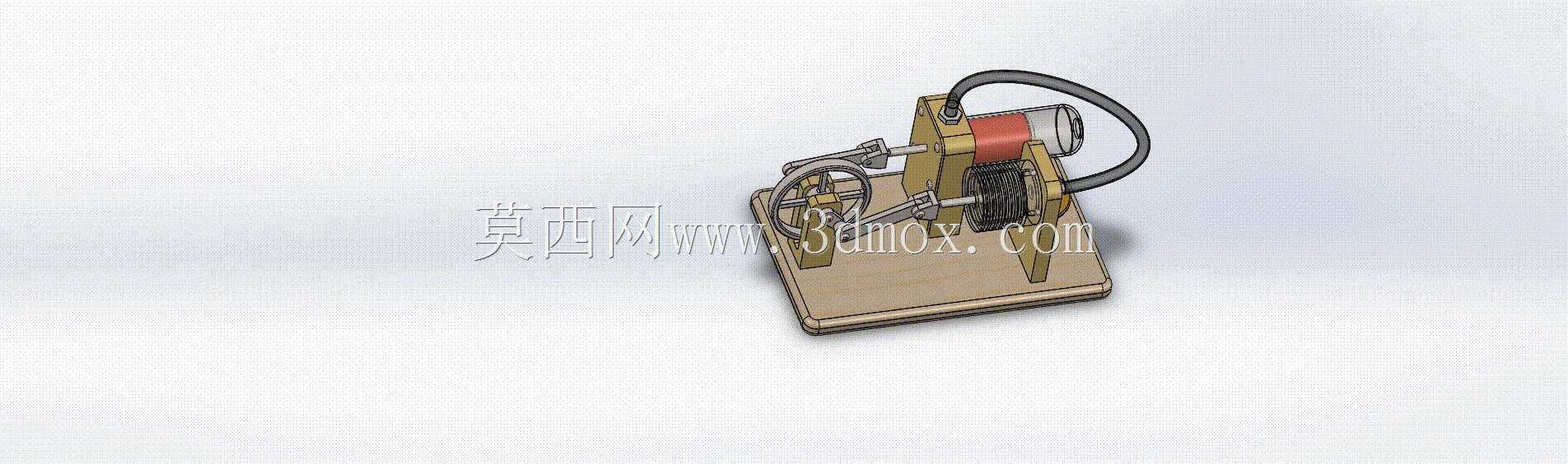

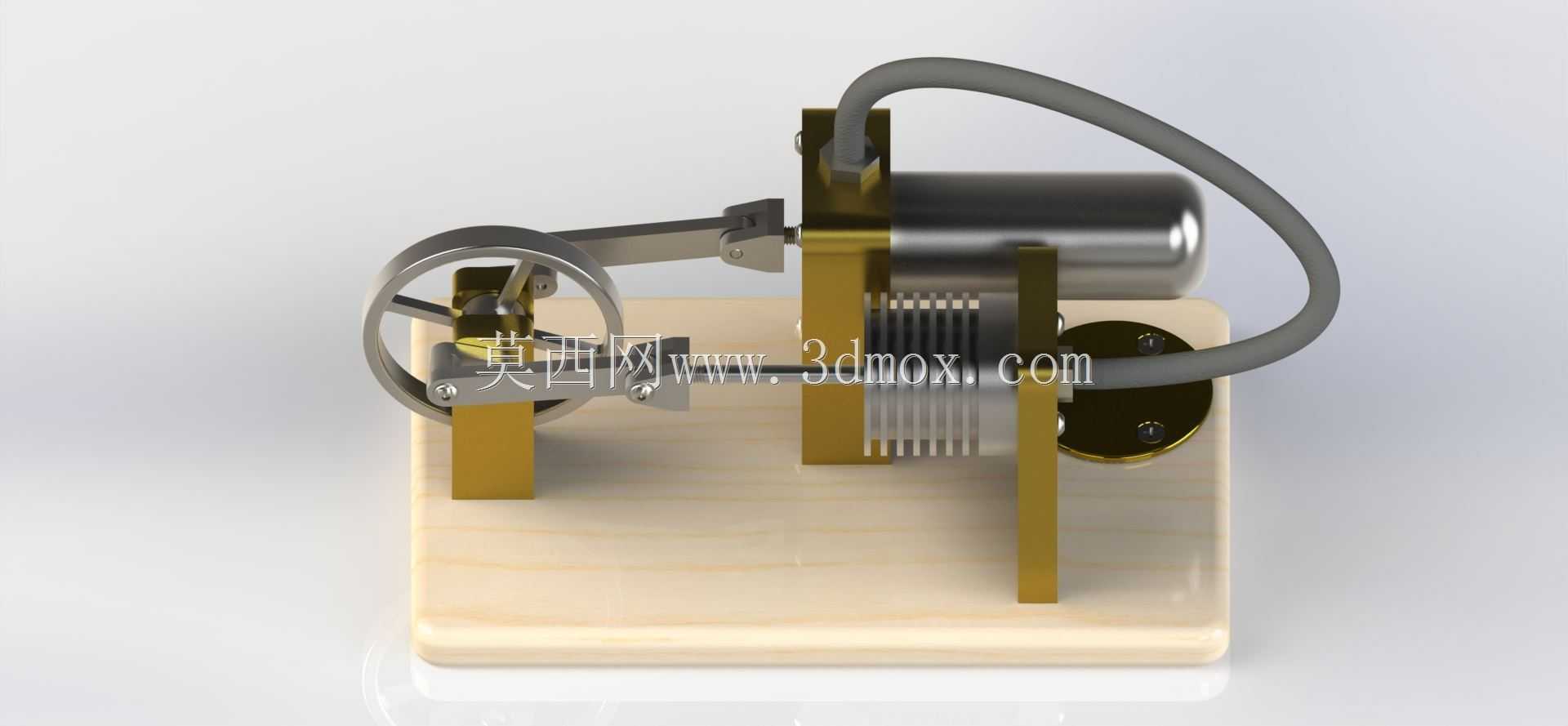

　　这套斯特林动力装置的三维结构，核心围绕外燃式闭式循环的工作逻辑搭建，区别于传统内燃机依赖燃料在缸内爆燃做功的模式，它依靠外部热源对缸内工质持续加热，配合冷端散热形成稳定温差，就能推动活塞完成往复运动，最终通过曲柄连杆机构把直线运动转化为旋转扭矩输出，这种工作特性让它对热源的适配性极强，不管是小规模余热回收场景、教学演示场景，还是偏远地区的低品位热能利用场景，都能找到对应的应用空间。

　　从实际使用场景来看，这类小型斯特林装置常被用于高校工程热物理专业的原理演示，能让学生直观观察到热能向机械能转换的完整过程，也有不少爱好者将其改装为小型发电单元的动力端，搭配微型发电机就能为小功率传感器、户外便携设备提供电力；在工业余热回收领域，同结构原理的放大版装置可以对接生产线排放的低品位废热，不需要额外消耗高品位燃料就能输出动力，带动小型风机、水泵这类辅机运行，降低生产环节的能源损耗。

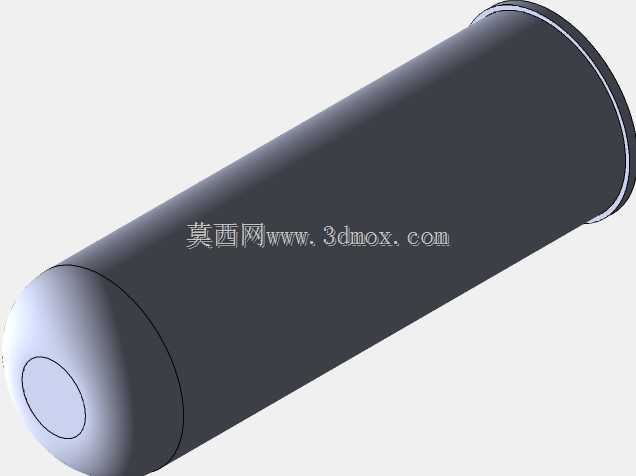

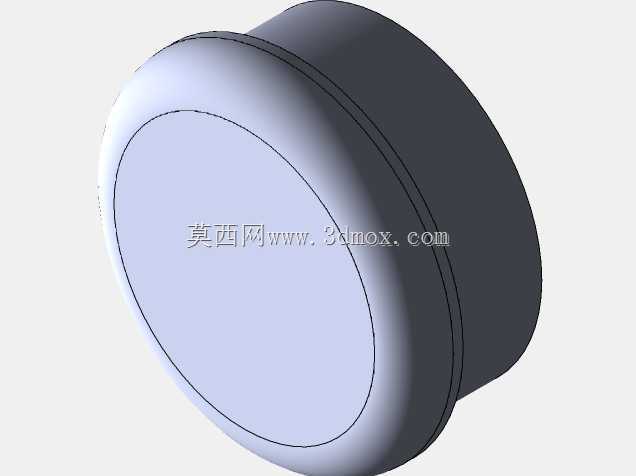

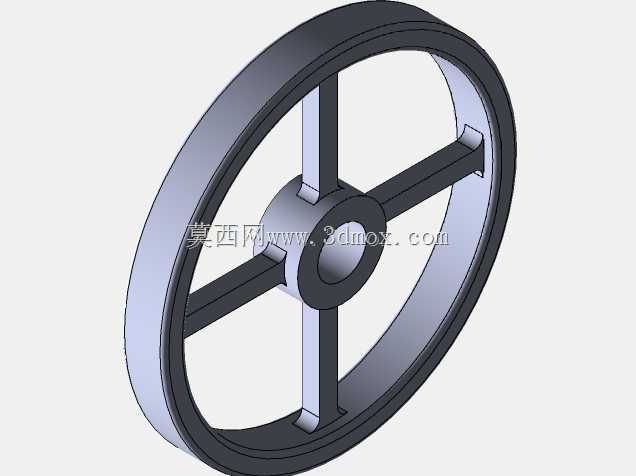

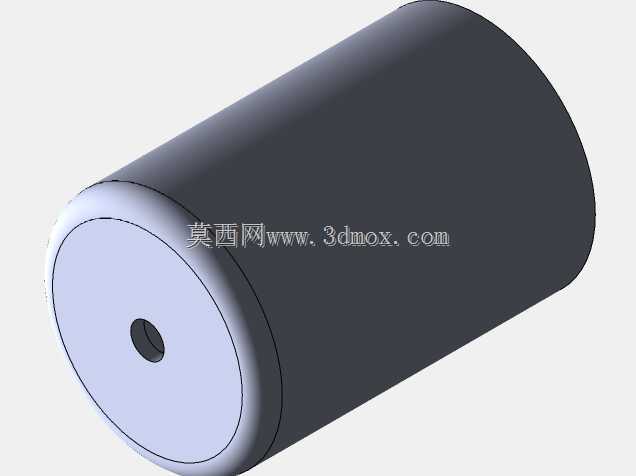

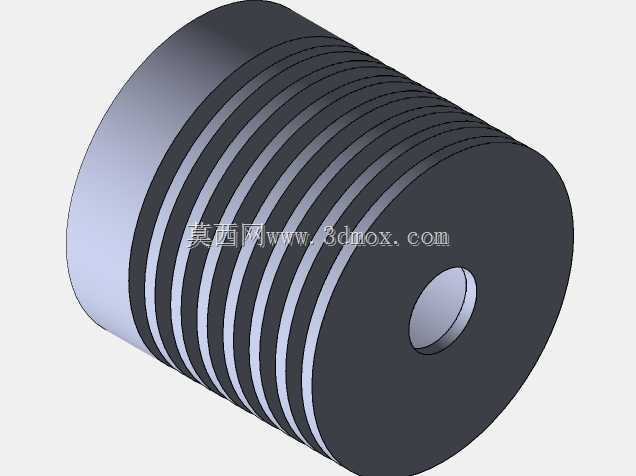

　　整套结构的功能设计完全服务于闭式循环的工作需求，核心包含动力缸、置换缸、飞轮、曲柄连杆组件、传动带轮以及安装底座几个部分。动力缸负责完成工质膨胀做功的环节，置换缸则负责推动缸内工质在热端与冷端之间循环流动，两者的运动相位差严格控制在90度，这是保证循环顺畅运行的核心参数——如果相位偏差过大，会直接导致工质流动时序错乱，装置无法正常启动甚至出现卡滞。飞轮的设计兼顾了储能与稳速的作用，依靠自身转动惯量抵消活塞运动到上下止点时的动力中断问题，让输出轴的转动更平顺，避免出现运转抖动的情况。传动带轮的设置是为了方便外接负载，不管是连接发电机还是其他传动组件，都能通过带传动实现缓冲吸振，避免刚性连接带来的冲击损伤核心运动部件。

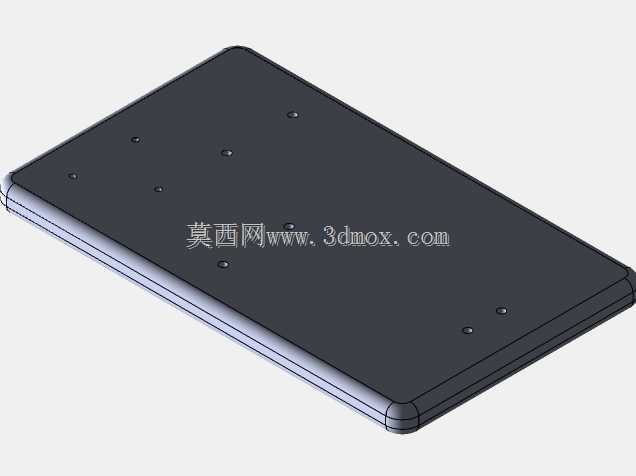

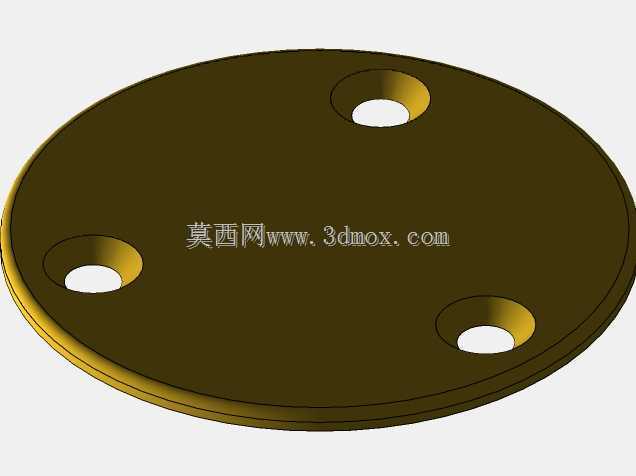

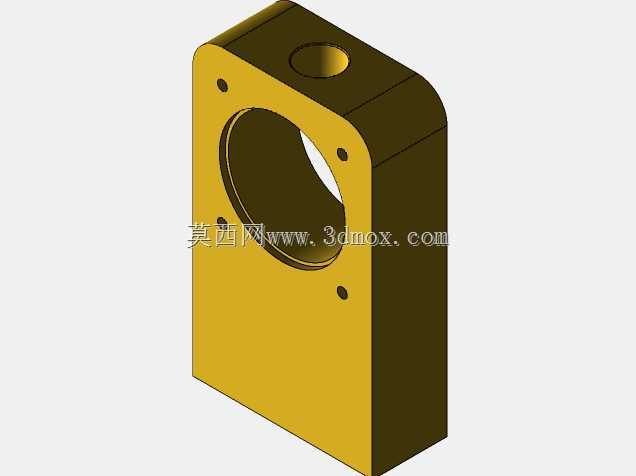

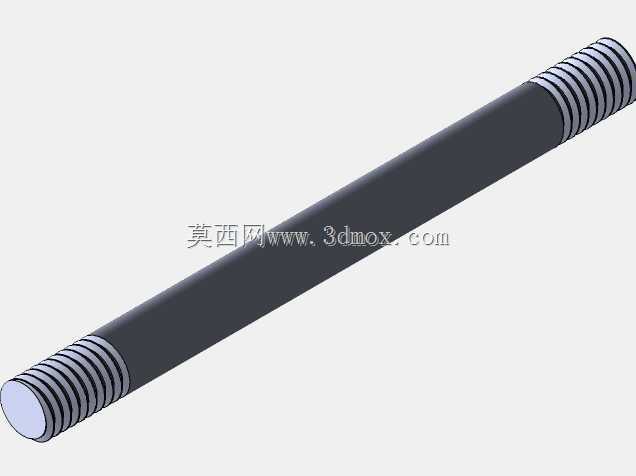

　　设计思路上优先考虑了装配的便捷性与运行的可靠性，所有运动部件的支撑位置都预留了标准轴承的安装位，没有采用轴孔直接摩擦的简易结构，能大幅降低长时间运转的磨损量，延长装置的维护周期。底座采用平板式结构，所有组件都通过定位凸台与紧固件固定在底座上，既保证了各部件的同轴度与位置精度，也方便后期拆解调整、更换易损件。热端的加热位置与冷端的散热位置做了明确的结构隔离，避免热量直接传导到冷端导致温差不足，影响做功效率；冷端位置预留了散热片的安装空间，可以根据实际使用场景搭配自然散热或者强制风冷结构，适配不同热源温度下的运行需求。

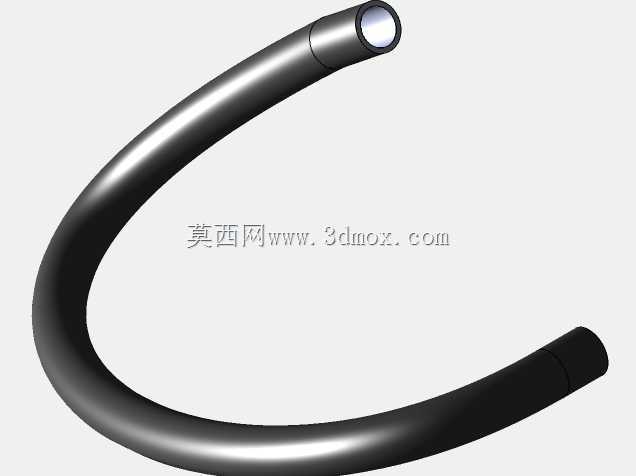

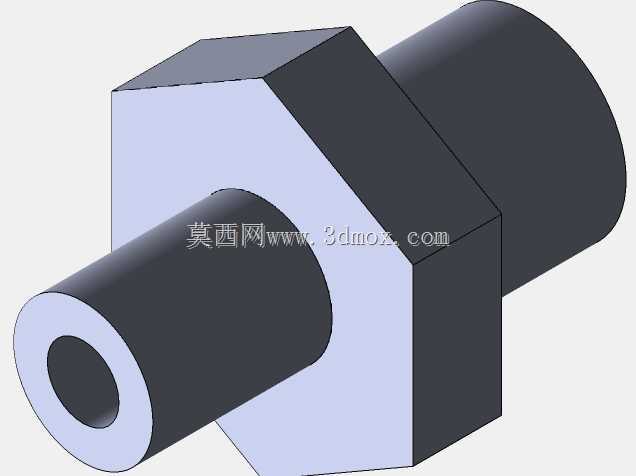

　　从安装边界与尺寸适配来看，这套小型装置的整体占地尺寸适配常规桌面摆放需求，底座的安装孔位按照标准间距设置，既可以直接放置在平整台面使用，也可以通过螺栓固定在实验台架或者设备机架上，不会出现运行时移位的问题。所有运动部件的外轮廓都做了安全间隙设计，运动过程中不会和底座、其他固定组件发生干涉，外接负载时带轮的中心高与常规微型负载的输入轴中心高匹配，不需要额外做转接支架就能完成传动连接。各管路的连接位置都预留了密封结构的安装槽，能保证闭式循环的工质不会出现泄漏，避免因工质流失导致装置输出功率下降。

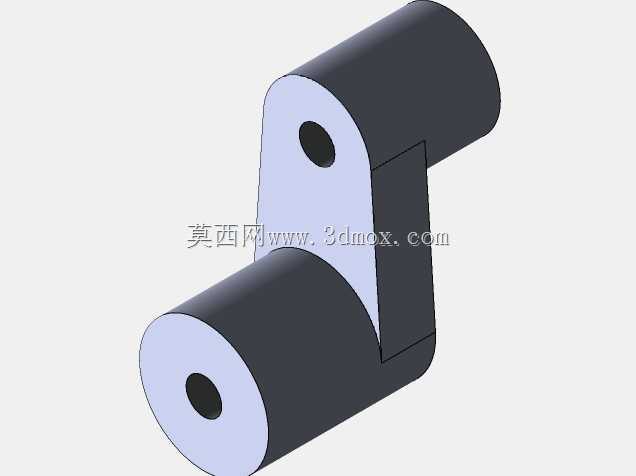

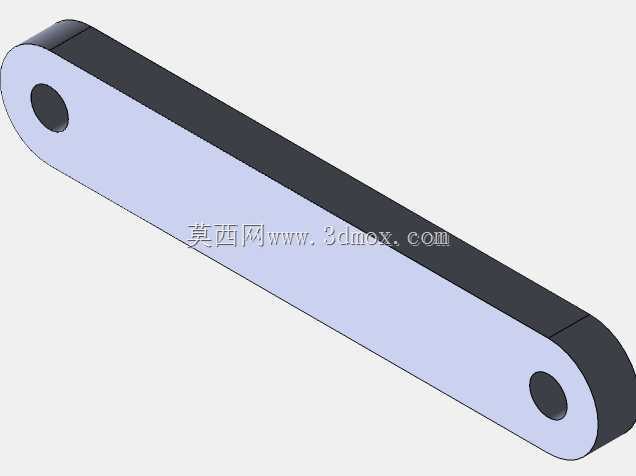

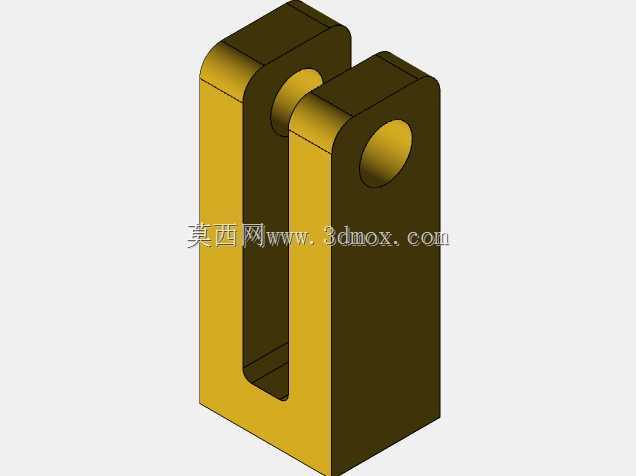

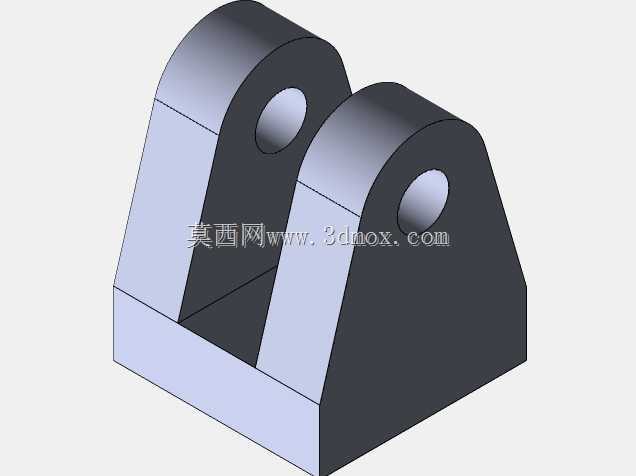

　　在结构细节处理上，曲柄部分采用了偏心轮与连杆配合的结构，相比传统的曲柄销结构加工难度更低，装配时的相位调整也更方便，不需要复杂的工装就能保证两个活塞的运动相位符合设计要求。活塞与缸体的配合间隙经过反复校核，既保证了运动过程中的密封性，又不会因为间隙过小导致热胀冷缩出现卡滞，即使热端温度达到设计上限，配合面依然能保持顺畅的相对运动。整个装置没有集成复杂的电控组件，纯机械结构的设计让它的环境适应性更强，在高湿度、多粉尘的恶劣环境下，只要做好轴承位置的防尘密封，就能稳定运行，不会出现电子元件失效的问题。
