直通式黄铜管路截止调节构件

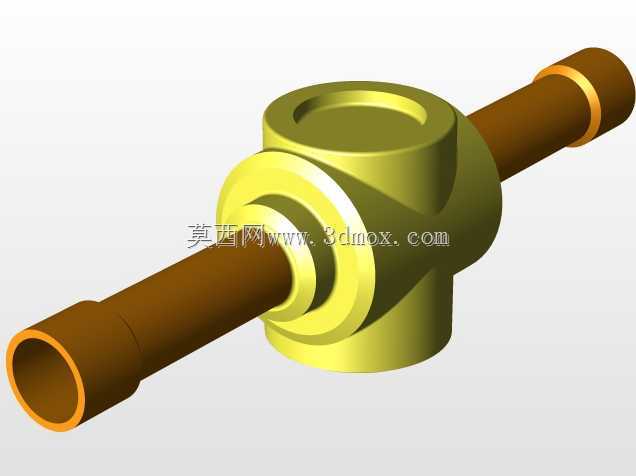

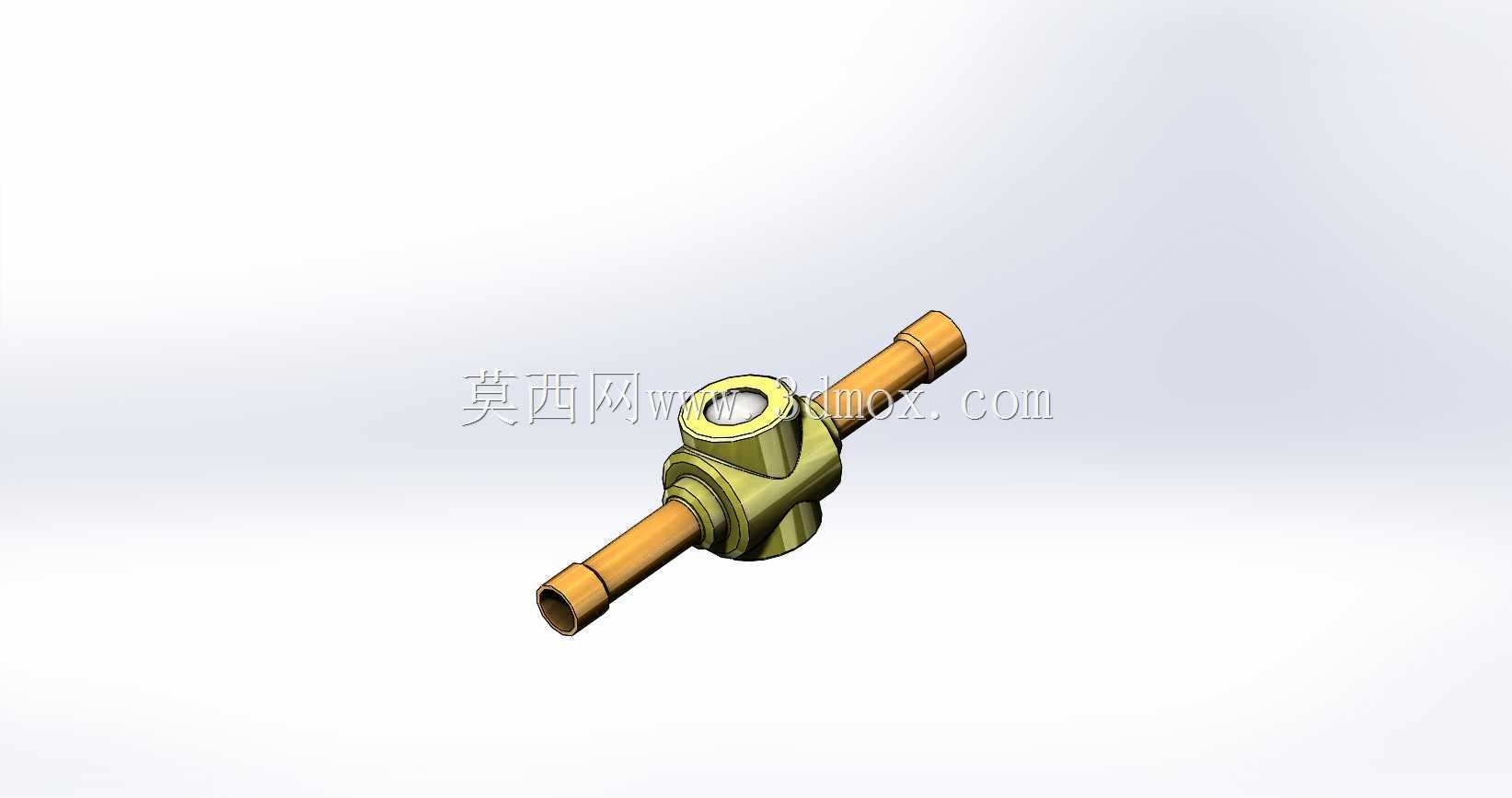

　　在民用给排水、小型液压回路、低压气动传输、暖通供水支路这类对管路通断控制有基础需求的场景里，这类直通式管路控制构件是应用频次极高的基础元件，不同于大口径工业管线用的重型法兰连接阀件，这类带两端插管结构的构件，更多适配小通径、薄壁管路的快速布设场景，比如家用净水设备的支路通断、小型实验台的气路切换、农用滴灌系统的支路流量调节，都能见到这类结构的身影。从实际使用功能来看，这类构件核心作用是实现管路介质的通断控制与小范围流量调节，阀体中部的凸起腔体是阀芯的安装空间，顶部的同轴孔位用于装配阀杆与操作手柄，当阀杆带动内部阀芯转动或升降时，就能改变内部流道的通流面积，既可以完全截断介质流动，也能通过调整开度改变管路内的介质流量，

　　满足不同工况下的管路控制需求。从结构设计的逻辑来看，两端的插管段做了等径圆柱设计，外壁预留了卡套或快插接头的安装余量，插管端部做了小角度倒角处理，方便装配时快速插入软管或硬管的连接端，减少装配时的对位难度；阀体主体采用近似对称的梭形结构，既保证了内部流道的平滑过渡，减少介质流经时的局部阻力损失，也让阀体外壳的壁厚分布更均匀，铸造或锻压成型时不容易出现缩孔、壁厚不均的缺陷，同时对称结构也能让管路安装时的受力更均衡，避免单侧受力导致的连接部位渗漏。从安装边界的角度考量，这类构件的整体轴向长度适配常规小通径管路的安装间距，两端插管的外径公差控制在h7级别，能适配市面上绝大多数标准规格的塑料软管、紫铜管、尼龙管的连接需求，

　　阀体中部的最大外径控制在合理范围，不会因为阀体体积过大导致相邻管路的布设空间不足，顶部阀杆安装孔的同轴度与两端插管的轴线保持垂直，保证阀杆装配后操作力矩均匀，不会出现卡滞、内漏的问题。在实际选型应用时，需要注意这类构件的适用压力范围，因为采用插管式连接结构，更适合1.6MPa以下的低压管路场景，介质温度范围适配-10℃到120℃的常规水、气、低粘度液压油介质，不适合高粘度、含固体颗粒的介质输送场景，避免颗粒卡滞阀芯导致密封失效。结构设计过程中，内部流道的转弯处做了圆角过渡处理，没有直角突变结构，能减少介质流动时的湍流与压力损失，同时阀芯密封面的研磨余量在建模时就做了预留，方便后续加工时保证密封面的平面度，降低内漏风险。

　　阀体外部的加强筋结构沿着流道方向布设，既提升了阀体的整体结构强度，在管路受到外力拉扯时能承受更大的轴向拉力，也不会额外增加过多的材料重量，兼顾了结构强度与成本控制。这类构件在装配时，两端插管与管路连接后可以通过卡箍、快插接头或者焊接的方式固定，顶部阀杆装配后需要配套对应的密封填料压盖，保证阀杆转动部位的外密封性能，避免介质从阀杆间隙渗漏。不同于螺纹连接的阀件，这种插管式结构的安装效率更高，不需要在管端加工螺纹，适合批量布设的支路管路场景，能大幅缩短现场安装的工时，同时因为没有螺纹连接的密封配合面，也减少了螺纹处渗漏的故障点，在对安装空间要求紧凑、安装效率要求高的场景下优势明显。建模过程中对各部位的尺寸公差做了合理匹配，插管段的尺寸、阀体腔体的壁厚、阀杆安装孔的配合尺寸都符合常规五金阀件的加工工艺要求，既可以直接用于3D打印样件做功能验证，也可以导出工程图用于后续的机加工或铸造生产，结构上没有出现倒扣、无法脱模的结构，适配常规的压铸、锻压加工工艺，不需要额外设计复杂的抽芯模具结构，能有效降低量产时的模具成本。
