斯波兰5/8英寸接口制冷系统电磁阀结构

　　这款阀件主要面向商用制冷、工业冷冻类系统的冷媒通断控制场景，常见于商超冷柜机组、冷库制冷回路、工业冷水机、中央空调冷媒管路等位置，核心作用是在系统收到温控、压力控制信号时，快速切断或接通冷媒管路的通路，配合系统完成制冷循环的工况切换、化霜流程切换、负载分区供液控制等实际功能，是制冷系统里控制冷媒流向与通断的核心执行部件。从结构设计来看，这款阀采用直动式电磁阀的基础架构，上部为电磁驱动线圈模块，采用方形塑封外壳做绝缘与防护处理，线圈顶部设置了接线与状态指示结构，现场接线时无需额外拆解线圈主体，可直接通过顶部接线端完成控制线接驳，塑封外壳的防护等级可满足制冷机组常见的凝露、少量溅水工况使用需求，避免线圈受潮出现绝缘失效问题。

　　线圈下部为阀的主体驱动与流道部分，阀座采用黄铜材质加工，兼顾耐冷媒腐蚀性能与结构强度，两侧的连接管路为紫铜材质的5/8英寸外径接口，适配制冷系统常用的同管径紫铜管路，安装时可直接采用钎焊方式完成与系统管路的连接，接口长度预留了足够的焊接操作空间，焊接时无需额外拆卸线圈，只要做好湿抹布包裹降温的防护，即可避免焊接高温传导至线圈造成绝缘层老化损坏。从安装边界来看，这款阀的线圈部分竖向高度在常规同通径电磁阀里属于紧凑尺寸，安装时需要在线圈上方预留至少30mm的接线操作空间，两侧管路接口的同轴度公差控制在0.1mm以内，可避免焊接后出现阀体内腔应力集中，影响内部阀芯的动作灵活性。阀的流道设计采用直通式结构，

　　冷媒流经阀腔时的压力损失控制在较低水平，不会因为阀件本身的流阻造成系统制冷效率的额外损耗，内部阀芯采用耐冷媒腐蚀的密封材料，可兼容R22、R404A、R410A等多种常见制冷冷媒，密封面的平面度经过精密研磨，阀件关闭状态下的内泄漏量控制在行业标准要求的范围内，可有效避免系统停机状态下出现冷媒串流，造成低压侧压力异常升高、压缩机启动液击等问题。在实际选型适配时，这款5/8英寸接口的阀通径可匹配10冷吨左右的中温制冷系统供液管路，或者对应排量的回气管路通断控制，线圈的供电规格可根据现场机组的供电情况选择交流220V或者交流380V的配置，线圈本身带有过热保护结构，当线圈因为长时间通电出现温度过高时，可自动切断供电避免线圈烧毁，

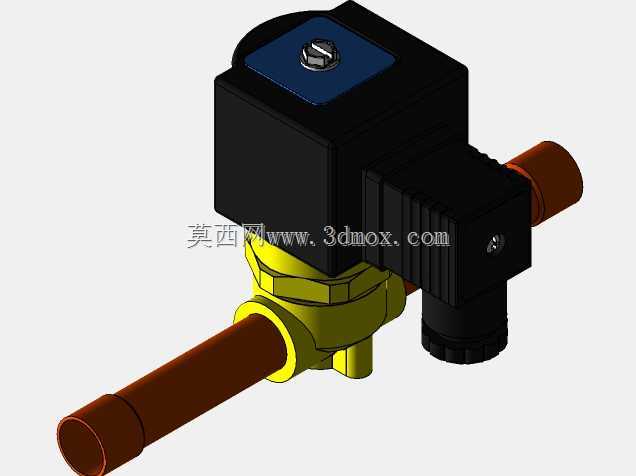

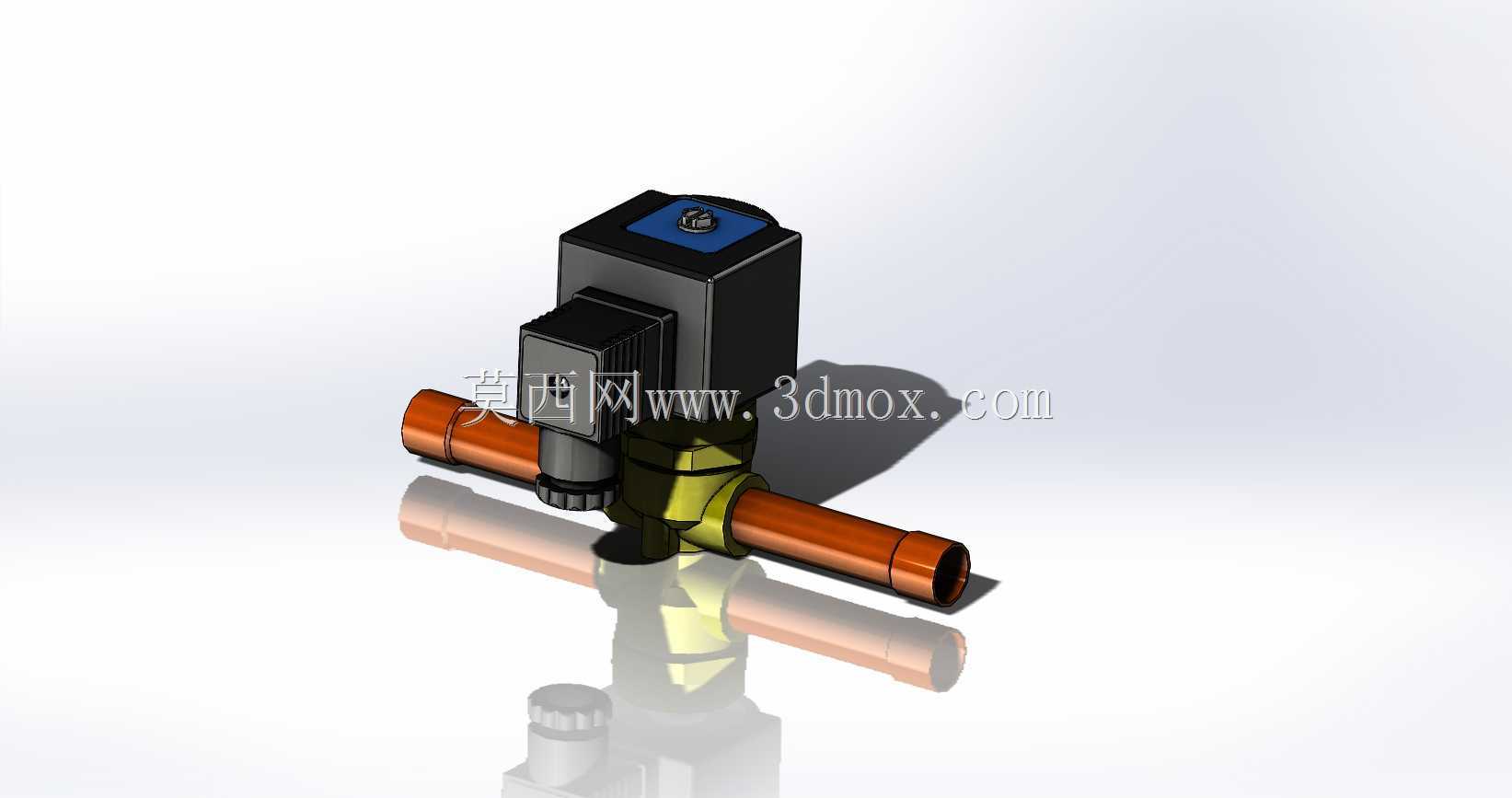

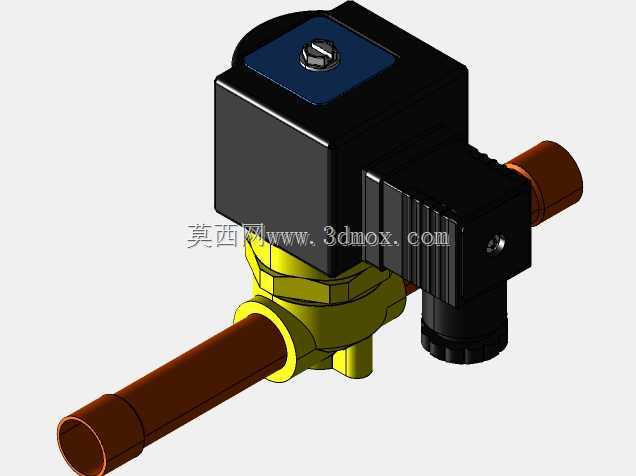

　　提升阀件在长期运行工况下的可靠性。从建模细节来看，这款模型完整还原了阀件的外部装配特征，包括线圈外壳的散热筋结构、接线端的防护盖结构、阀座与铜管连接的过渡台阶、底部安装固定的凸台结构，在做制冷机组的三维管路布局时，可直接导入该模型完成管路干涉检查，提前核对安装空间是否满足要求，避免现场安装时出现阀件与周边管路、机组钣金件的位置冲突，同时也可用于制冷系统的装配培训、阀件结构原理演示等场景，帮助设计人员与运维人员快速掌握该款阀件的外部特征与安装要点。在实际工程应用里，这类电磁阀通常会和干燥过滤器、视液镜、膨胀阀等部件串联安装在供液管路上，安装时需要注意阀体上标注的流向箭头，必须和冷媒的实际流动方向保持一致，反向安装会造成阀件无法正常关闭，或者出现阀芯卡滞、密封失效的问题，同时阀件的线圈部分建议竖直向上安装，倾斜角度不要超过15度，避免长期运行后内部阀芯出现偏磨，影响动作可靠性。这款阀的电磁驱动力经过匹配设计，在系统额定工作压差范围内，都可以可靠完成吸合动作，不会出现因为压差过大导致阀芯无法打开、或者关闭不严的问题，可适应制冷系统从停机平衡压力到正常运行高低压差的全工况动作需求，在化霜流程切换时，可快速打通旁通化霜管路，配合四通阀完成热气化霜的流程切换，化霜结束后快速切断旁通路，恢复正常制冷循环，动作响应时间在1秒以内，可满足制冷系统快速工况切换的控制要求。
