电动微型内螺纹球阀结构设计方案

　　在中小型流体管控系统里，这类电动驱动的微型球阀一直是分布式管路控制的核心执行元件，不像大口径工业阀需要配套独立的控制机柜，这款阀件把驱动模块、控制电路和阀体本体做了高度集成，在楼宇暖通分户控温、小型化工试剂精准投加、净水设备支路通断、实验室气路切换这类场景里，能直接替代手动球阀完成远程通断操作，不用安排人员到现场拧动手柄，适配自动化程度较高的分布式管路布局。

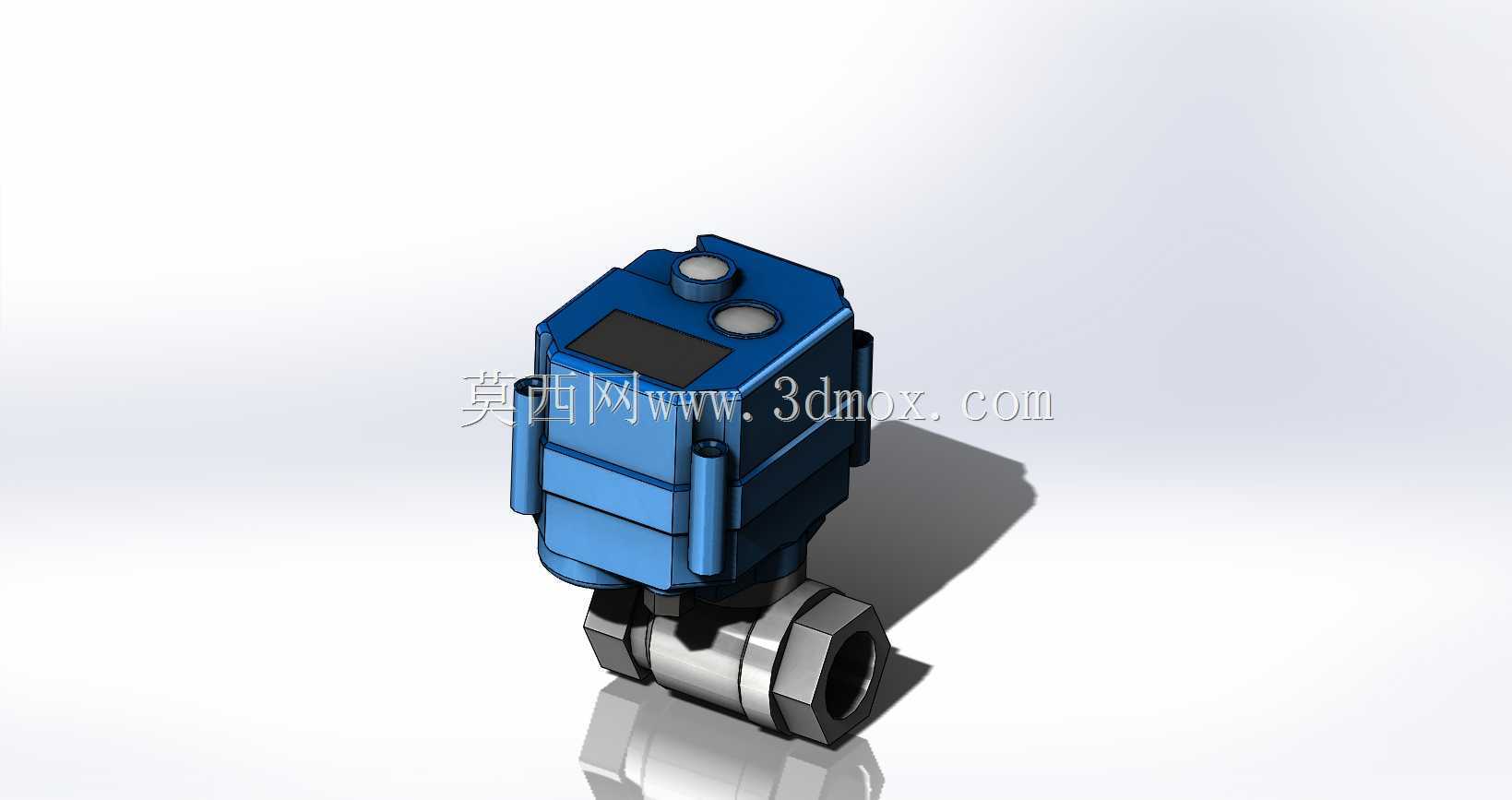

　　从实际使用的角度看，这款阀的核心功能是接收开关量控制信号，驱动内部阀芯完成90度回转，实现管路介质的通断切换，和同口径电磁阀相比，它的流道阻力更小，因为球阀的通孔是和管路等径的直通结构，介质流过的时候不会出现明显的节流压降，对含有少量微小杂质的水、低压气体、弱腐蚀性流体都有不错的适配性，不会像电磁阀那样容易因为介质里的颗粒卡滞先导孔造成失效。驱动部分的蓝色壳体是工程塑料注塑成型，内部集成了减速齿轮组、位置反馈微动开关，顶部的两个按钮是现场手动调试用的，调试阶段不用接控制信号就能在现场手动开关阀门，旁边的小显示屏能实时显示当前阀位状态，方便运维人员快速判断阀门工作位置，不用拆开管路检查阀芯状态。

　　做这个结构设计的时候，首先要平衡驱动模块的体积和输出扭矩的关系，因为微型阀的安装空间往往很紧凑，比如在净水设备的内部管路里，阀件周围要留出水路、电路的布线空间，不能把驱动部分做的太臃肿，所以设计时把电机竖向布置在驱动腔中部，周围环绕布置减速齿轮组，把控制电路板放在最顶部的腔室里，和下部的齿轮腔、阀体腔做了密封隔离，避免管路万一出现微渗的时候，介质顺着阀杆渗入电路部分造成短路。阀体部分采用的是两片式内螺纹结构，和管路连接的时候不用焊接，直接用管螺纹缠生料带就能拧紧，安装维护都很方便，阀杆和阀体之间用双重O型圈密封，能承受1.6MPa的常规工作压力，满足大部分民用和轻工业低压管路的压力要求。

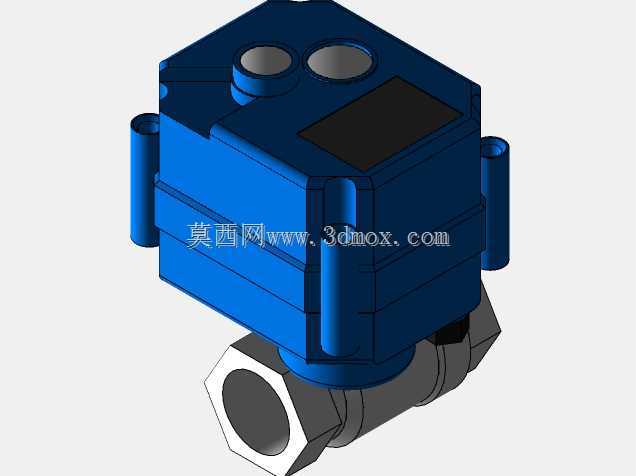

　　关于安装边界和尺寸适配，这款阀的驱动模块横截面是近似方形，安装的时候要在阀体上方预留至少30mm的操作空间，方便后期按动顶部的调试按钮、查看阀位显示，两侧的内螺纹接口是标准G1/2规格，适配市面上绝大多数4分口径的水管、气管，安装时要注意介质流向和阀体上标注的箭头一致，虽然球阀双向都能密封，但反向承压的时候阀座的磨损速度会比正向快很多，长期使用会影响密封寿命。阀体下部的六角结构是给安装扳手留的受力位，拧管路接头的时候一定要用扳手卡住这个六角位，不能直接拧上部的蓝色塑料驱动壳，不然很容易造成驱动部分和阀体的连接部位开裂，或者内部阀杆的传动错位。另外要注意驱动模块的出线方向，设计时预留了侧向的走线槽，布线的时候要把线缆顺着走线槽固定，避免和周围的金属管路、运动部件剐蹭造成绝缘层破损。

　　从结构细节上看，阀芯采用的是带PTFE密封座的浮动球结构，当阀腔内部有压力的时候，介质压力会把球体推向出口侧的密封座，自动补偿密封面的微小间隙，压力越高密封性能越好，不用频繁调整密封压盖。驱动部分的减速齿轮是用耐磨POM材质做的，长期频繁开关也不会出现明显的齿面磨损，正常工况下的开关寿命能达到五万次以上，比同规格的黄铜手动球阀的电动改造件可靠性高很多，毕竟改造件往往是在普通手动阀上额外加装电动执行器，整体同轴度不好，容易出现阀杆扭断、齿轮打齿的问题，而这款是一体化设计，出厂的时候就已经把传动间隙调整到了最优范围，现场安装完不用再做额外的传动校准。
