双由令活接式手动塑料球阀结构设计

　　在民用给排水、化工流体输送、农田灌溉、水族管路系统等场景中，这类双由令结构的塑料球阀是管路通断控制的核心部件，相比金属球阀，它自重更轻、耐化学腐蚀性能优异，不会出现锈渍污染管路介质的问题，尤其适配低压常温的清水、弱酸碱流体输送工况，安装维护的便捷性远高于同通径的金属闸阀、截止阀。从实际使用场景来看，这类阀门常被布置在管路分支节点、设备进出水口位置，日常操作仅需90度转动手柄即可完成全开或全关动作，没有多圈旋转的操作行程，紧急工况下可以快速切断管路流体，避免泄漏扩大。

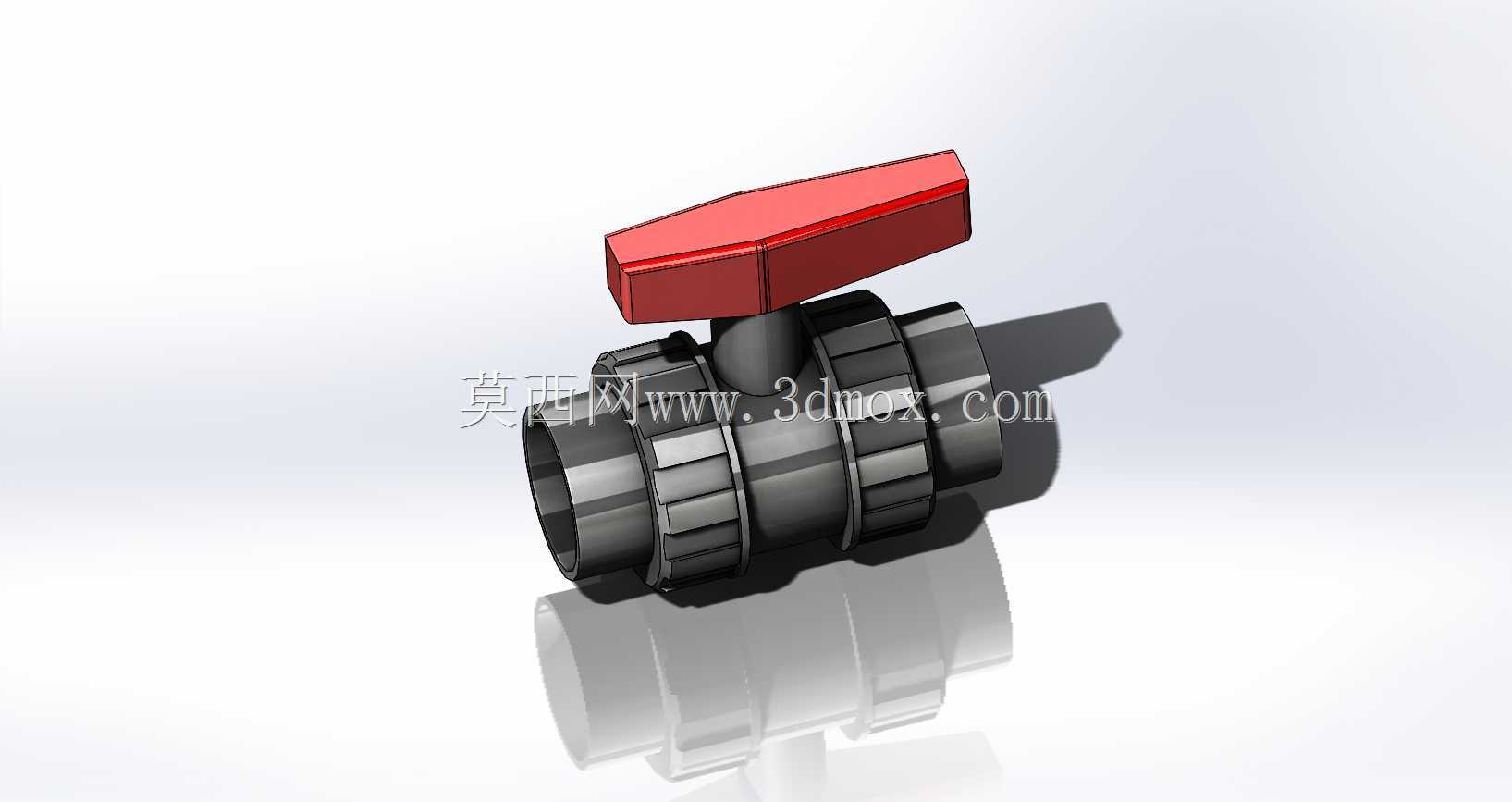

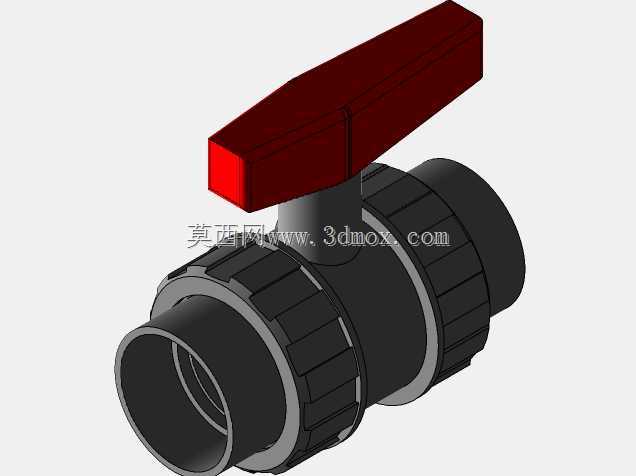

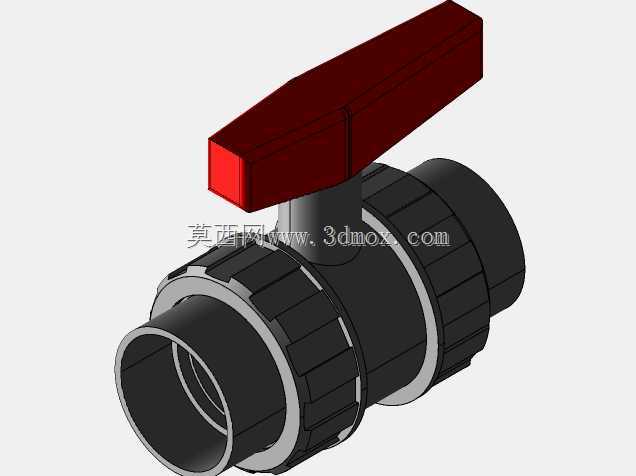

　　设计这款球阀的时候，首先要考虑的是密封可靠性，阀体采用上下对合的结构，中间的球体采用高精度抛光的工程塑料成型，和两侧的密封橡胶圈紧密贴合，在额定工作压力下不会出现内漏；两端的活接由令结构是设计的核心，安装的时候不需要转动整段管路，只需要拧松两端的活接螺母，就可以把阀体从管路中间拆下来，更换密封件或者整阀替换的时候不用改动两侧的管路布局，大幅降低后期维护的工作量。手柄采用蝶形的扁平结构，红色的配色在管路排布密集的场景里很容易识别，操作人员可以快速判断阀门的开关状态：手柄和管路平行时为全开，垂直时为全关，不需要额外加装状态标识牌，避免误操作。

　　从安装边界来看，这款阀门的两端活接适配标准的UPVC给水管粘接尺寸，阀体整体的轴向长度比同通径的固定法兰球阀短30%左右，在狭小的设备舱、管路井里安装的时候不需要预留太大的操作空间，活接螺母的外圈做了防滑的棱边设计，徒手就可以拧紧到密封压力，不需要借助管钳等工具，避免安装时用力过大拧裂塑料阀体。球体的流道采用全通径设计，和连接管路的内径完全一致，流体通过的时候不会产生节流压降，也不容易在阀腔内部滞留杂质，长期使用不会出现流道堵塞的问题，适合输送带有少量细小固体颗粒的流体介质。

　　结构设计上，阀体的加强筋沿着流体方向均匀布置，在承受管路水锤压力的时候可以均匀分散应力，不会因为瞬时压力升高出现阀体开裂的问题；手柄和阀杆的连接采用扁方定位，转动的时候不会出现打滑空程，阀杆处采用双重O型圈密封，即使长期频繁操作，也不会出现阀杆位置的外漏问题。相比传统的内螺纹塑料球阀，双由令结构的优势还在于可以补偿管路的少量安装偏差，活接和阀体之间的间隙可以吸收1-2mm的轴向错位，降低管路安装的对齐精度要求，现场施工的时候不需要反复调整管路位置就能完成装配，大幅提升施工效率。

　　在实际选型适配的时候，这类阀门的工作温度范围在0-60摄氏度，不适合输送高温流体或者高压蒸汽，常温工况下的额定工作压力可以达到1.0MPa，完全满足民用建筑给排水、小型化工循环管路、泳池水处理系统的使用要求。阀腔内部没有卫生死角，光滑的塑料内壁不容易滋生生物膜，也可以应用在饮用水输送、食品加工的低压流体管路中，不会对输送介质造成二次污染。日常维护的时候，只需要定期检查阀杆的密封状态，长期使用如果出现密封磨损，不需要把整个阀体从管路上拆下来，只需要拆开阀体中缝就可以更换密封件和球体，维护成本远低于同规格的金属阀门。
