斯波兰R410A热力膨胀阀结构设计

　　在商用多联机、单元式空调、小型冷冻冷藏机组的制冷回路里，热力膨胀阀是决定系统换热效率、运行稳定性的核心节流元件，这款适配R410A制冷剂的斯波兰D型热力膨胀阀，针对3.8x1规格的管路接口做了匹配设计，建模时完全还原了实物的装配关系与结构细节，能直接用于制冷系统的管路布局校核、阀件选型匹配、虚拟装配干涉检查。

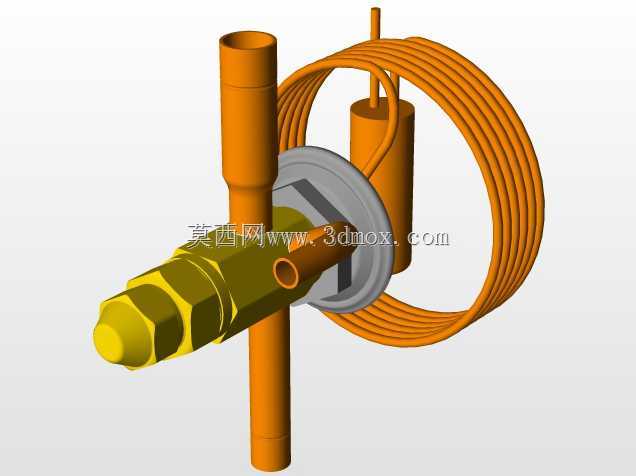

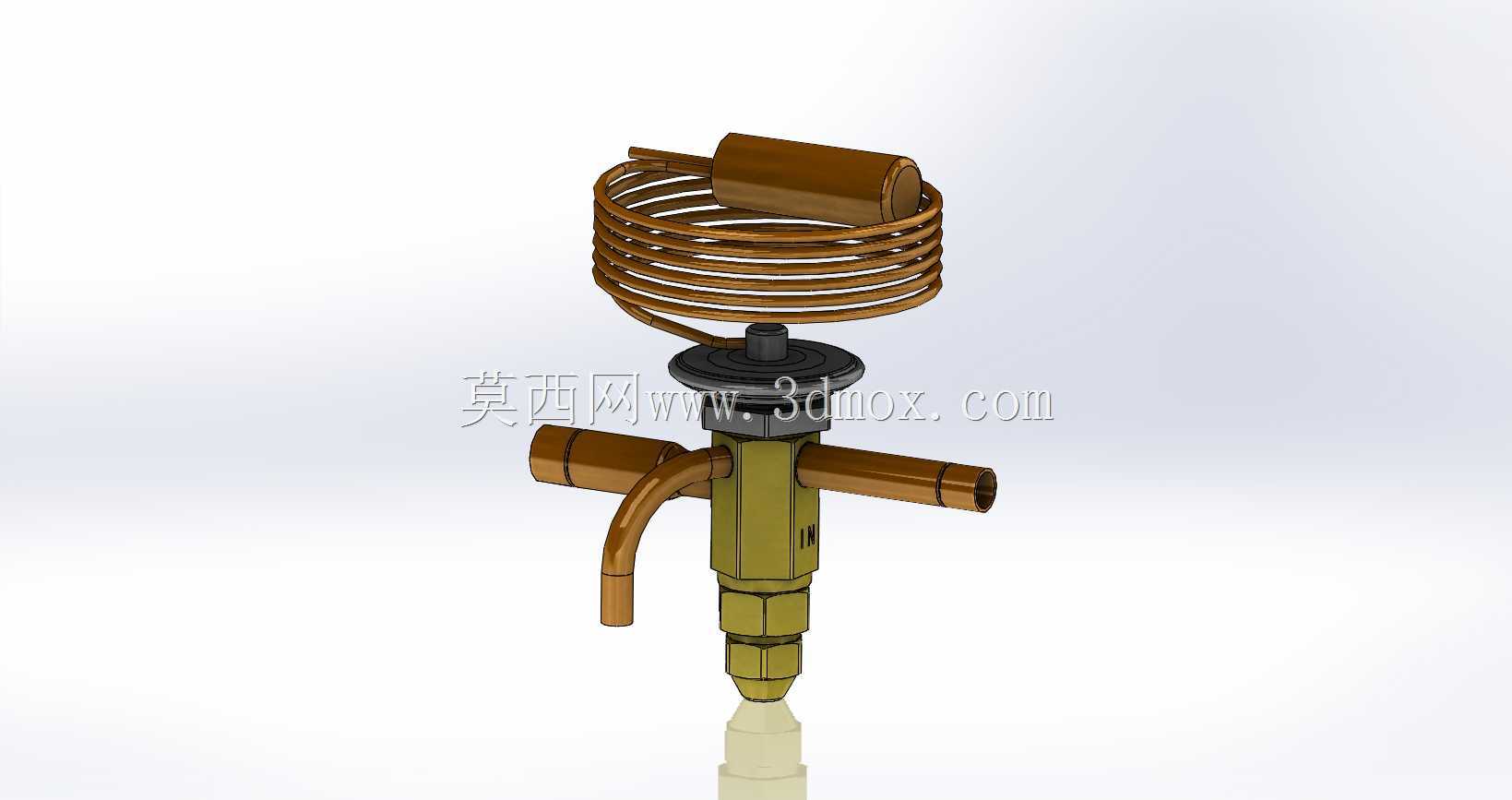

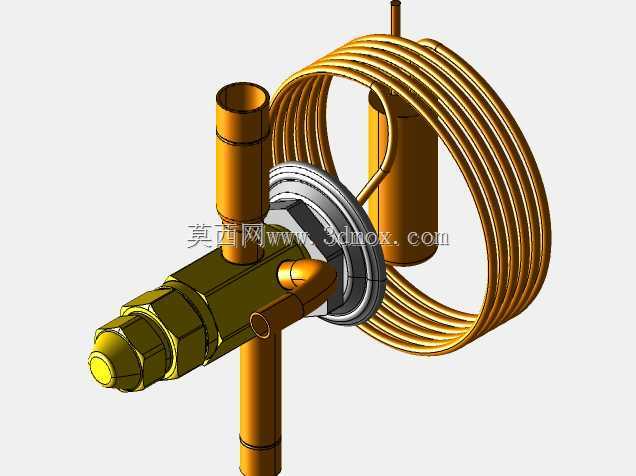

　　做制冷系统三维布局时，最容易忽略的就是膨胀阀的安装空间预留，尤其是带外置感温包的型号，很多新手建模时只画阀体本体，最后装配时才发现感温包的固定位置、毛细管的弯曲半径没留够，导致现场安装时毛细管折瘪、感温包无法紧贴回气管，直接影响阀的开度调节精度。这个模型完整还原了顶部螺旋状的感温毛细管组件、圆柱形感温包的外形尺寸，阀体部分的三个管路接口——进出口的液管接口、平衡管接口的伸出长度、管径、相对角度都和实物一致，阀体下部的调节杆部分的六角结构、台阶尺寸也做了精准还原，在做机组管路设计时，可以直接把这个模型导入装配体，提前核对阀件和周边管路、钣金、压缩机吸气口的距离，避免后期现场安装出现干涉。

　　从功能结构来看，这款膨胀阀是外平衡式设计，区别于内平衡阀只适用低压降小蒸发器的场景，外平衡结构可以通过外接的平衡管直接采集蒸发器出口的真实压力，抵消蒸发器内部管路的压降对过热度检测的影响，在长管路、多流程的蒸发器配置里，能把过热度控制在更稳定的区间，避免出现阀开度过大导致的液击、或者开度过小导致的蒸发器换热面积浪费。建模时特意把膜片腔的外部轮廓、动力头和阀体的连接螺纹段做了细节呈现，动力头部分是整个阀的动力核心，感温包内充注的工质和R410A的压力温度特性匹配，当回气管温度变化时，感温包内的压力通过毛细管传递到膜片上腔，和下腔的蒸发压力、弹簧力形成动态平衡，自动调整阀针的开度，匹配蒸发器的热负荷变化。

　　实际做机组设计选型时，这个模型能帮结构工程师省很多事：比如在做阀件固定支架设计时，可以直接提取阀体中部的六角安装面的尺寸，设计对应的抱箍或者固定卡，不用反复核对样本上的二维尺寸；在做毛细管走线规划时，可以根据模型里的螺旋毛细管自然长度、弯曲半径，预留出合适的走线空间，避免毛细管和周边振动的管路、钣金棱边接触，长期运行磨破导致泄漏；感温包的安装位置通常要求在回气管水平段的4点或者8点钟方向，模型里感温包的外形尺寸可以直接用来校核固定扎带的长度、保温套的包裹空间，确保感温包和回气管能紧密贴合，不会因为保温没包好、固定不牢导致感温失真，引发系统振荡。

　　很多刚接触制冷系统设计的工程师，对热力膨胀阀的结构认知只停留在样本的二维截图上，做三维布局时经常把阀的进出口方向搞反，或者把平衡管的接口位置留错，这个模型把阀体上的流向标识对应的接口方向、平衡管的侧出角度都做了准确还原，导入装配体后可以直接作为管路走向的参考，液管从冷凝器出来经过干燥过滤器、视液镜后接膨胀阀的进口，出口接蒸发器的分液头，平衡管接蒸发器出口的回气管，整个管路的连接逻辑可以通过模型直接梳理清楚，减少二维图纸转三维时的方向错误。另外阀体下部的调节杆是用来静态调整过热度的，模型里还原了调节杆的外露长度、密封螺母的尺寸，在做机组面板设计时，可以提前预留调节操作的空间，不用等机组组装完才发现调节杆被面板挡住，调试时还要拆面板。

　　从结构设计的细节来看，这款阀的阀体采用锻造黄铜材质，建模时还原了阀体的锻压纹理对应的外形轮廓，各个接口的扩口连接尺寸符合制冷管路的通用标准，和同规格的铜管连接时不需要额外转接头；动力头部分的膜片是耐氟橡胶夹布材质，外部的金属压边结构也做了细节呈现，能直观看到动力头和阀体的压合连接方式，对于做阀件拆解教学、制冷系统原理演示的场景，这个模型也能直接用来做爆炸视图、装配动画，清晰展示各个零件的装配关系。在做系统振动仿真时，这个模型的重量分布、质心位置也和实物接近，可以直接赋予对应的材料属性，模拟机组运输、运行过程中阀件的振动应力，提前优化固定支架的刚度，避免长期运行出现管路断裂、阀件松动的问题。
