斯波兰制冷管路用电磁阀结构设计

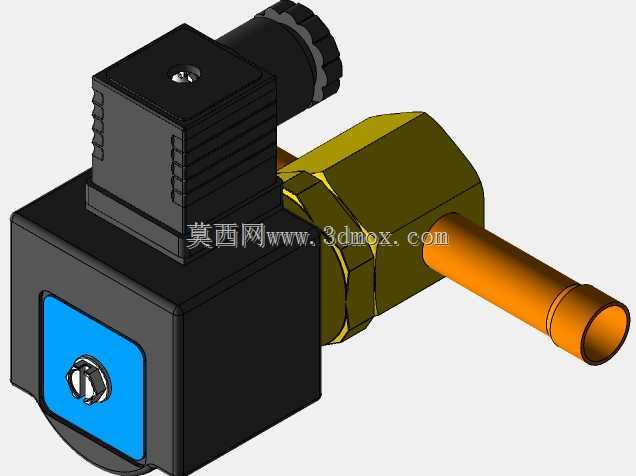

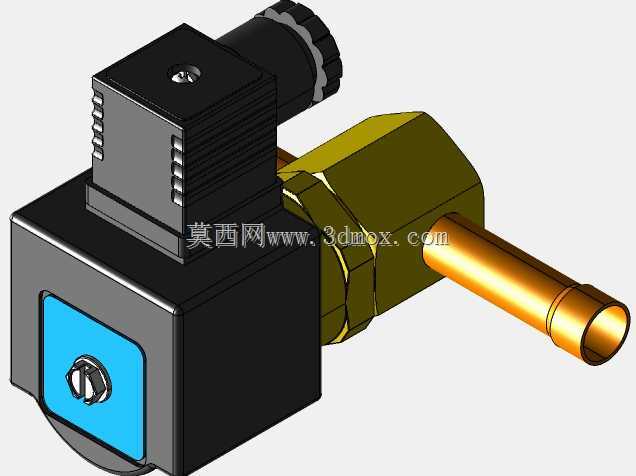

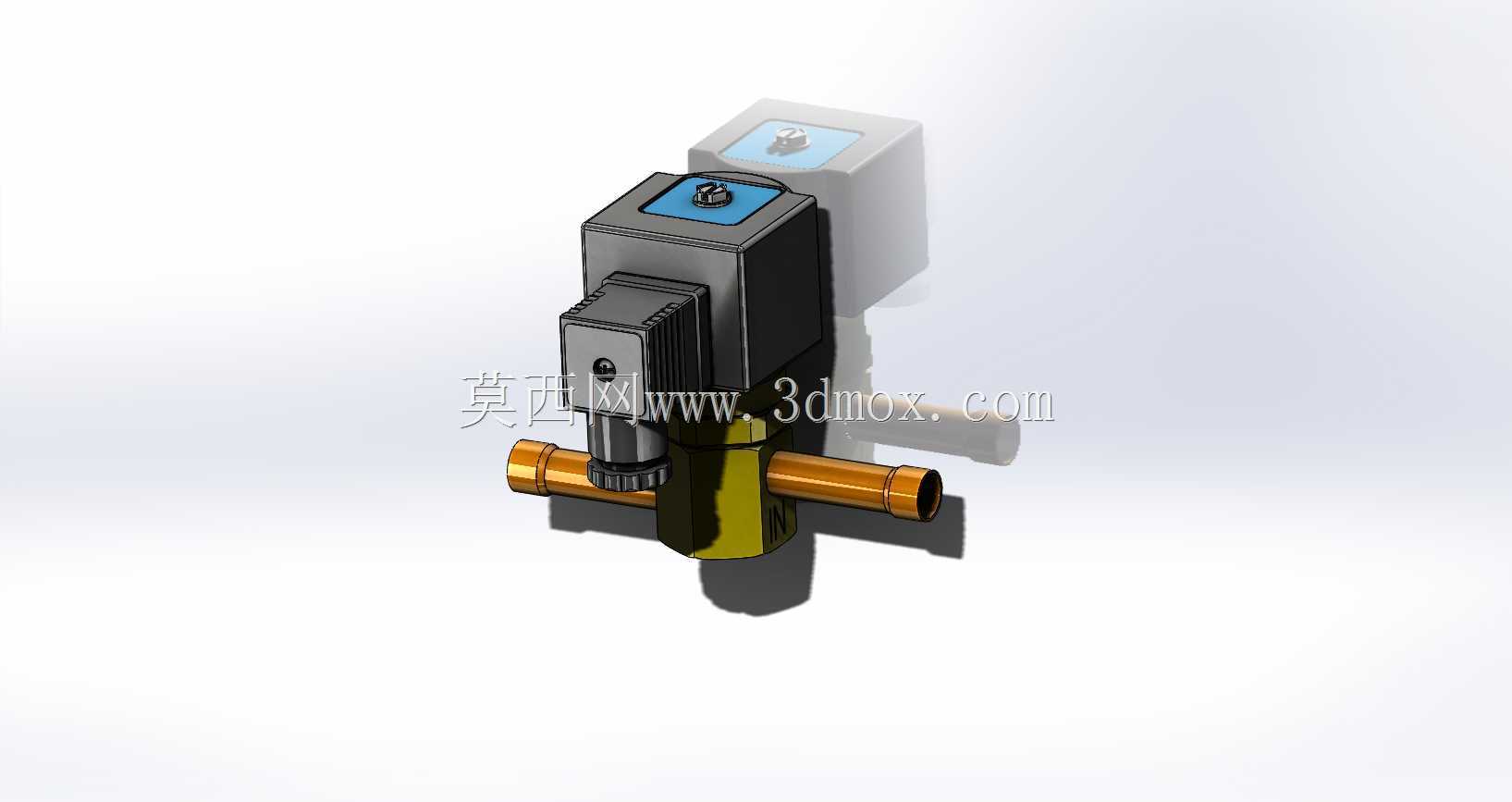

　　在商用制冷、冷链运输、工业低温冷却系统的流体管路设计中，电磁阀是实现管路通断自动控制的核心执行元件，本次呈现的是适配1.2英寸焊接管路的斯波兰型电磁阀结构，这类阀件广泛应用于冷库制冷机组、商超冷柜供液管路、中央空调冷媒回路、工业冷水机冷媒通断控制场景，是制冷系统自动化运行不可或缺的控制部件。从实际工况适配角度出发，该阀件的设计完全围绕制冷系统的特殊工况展开，制冷回路中冷媒往往带有一定比例的冷冻油，同时管路在启停过程中会存在压力波动、液击冲击，因此阀体的流道设计采用了平滑过渡的直通式结构，两端的焊接接管采用标准紫铜扩口结构，适配现场钎焊安装需求，接管的伸出长度预留了足够的焊接操作空间，避免焊接高温传导至阀体内腔造成密封件、

　　电磁组件的热损伤。阀头部分的电磁驱动组件采用立式布局，线圈部分与阀体主腔之间设置了隔热隔液的密封隔断结构，既可以避免冷媒渗漏进入线圈区域造成绝缘失效，也能减少低温管路的冷量传导至线圈，避免线圈表面结露引发的电气故障，线圈外壳采用全包覆的防护结构，适配制冷机房、户外机组等多尘、存在凝露的安装环境，接线部位预留了标准的接线端子安装位，方便现场电气布线时的快速接线与防护处理。从安装边界来看，该阀件的整体外形在同通径规格阀件中属于紧凑布局，阀体下部的主通流部分高度控制在适配常规管路排布的范围内，上部电磁组件的外轮廓没有突出的尖锐结构，在管路排布时不需要预留过大的侧向操作空间，阀件顶部的手动操作按钮设计在电磁组件的顶面中心位置，

　　方便调试阶段手动强制打开阀路进行系统吹扫、冷媒充注操作，按钮的按压行程做了限位设计，避免手动操作时过度按压造成内部阀芯结构的损伤。阀芯部分的密封结构采用了耐冷媒、耐低温的弹性密封材质，密封副的配合面经过高精度研磨处理，在阀件关闭状态下可以实现可靠的截止密封，避免冷媒内漏造成的系统效率下降、压缩机液击风险，阀芯的动作行程经过优化，在保证通流面积满足1.2英寸管路流量需求的前提下，尽可能缩短阀芯动作行程，减少阀件开启、关闭的响应时间，适配制冷系统快速通断、精准控温的控制需求。在结构设计的细节上，阀体的材质选用适配制冷工况的锻造黄铜材质，既保证了阀体的耐压强度，也具备良好的焊接工艺性，与紫铜管路焊接时的兼容性好，不容易出现焊接气孔、

　　裂纹等缺陷，阀体内部的流道没有突兀的节流台阶，在全开状态下的流阻与同通径直管接近，不会造成额外的冷媒压力损失，能够有效降低制冷系统的输送能耗。电磁线圈的功率参数匹配该通径阀件的阀芯驱动力需求，在系统额定工作压差范围内可以可靠吸合阀芯，不会出现压差过高时阀无法正常开启、关闭的问题，线圈的绝缘等级适配制冷系统常见的工作环境温度范围，在低温、高温环境下都能保持稳定的电磁驱动力。对于从事制冷系统设计、阀件选型、管路三维排布的工程人员来说，该结构模型可以直接用于制冷机组的管路装配干涉检查、安装空间校核，模型的细节还原了阀件的实际安装接口尺寸、外部轮廓特征，能够帮助设计人员在三维布局阶段提前发现管路排布、阀件安装与周边部件的干涉问题，减少现场安装时的改管、调整工作量，同时也可以作为同类电磁阀国产化结构设计的参考样本，分析进口阀件在流道设计、密封结构、电磁组件布局上的设计思路，优化自主阀件的结构设计。
