小型螺旋弹簧液压阻尼减震结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:461651
  • 小型螺旋弹簧液压阻尼减震结构设计

  做了快十二年机械结构设计,经手的减震类部件少说也有七八十套,这次拿到的这个减震结构,第一眼就能看出是面向小型非道路移动设备、轻型代步载具或者小型工业缓冲工位开发的紧凑型阻尼减震单元。先从实际落地的场景说,这类结构最常出现在全地形小型代步车的前后轮悬架连接位、小型农用作业机具的机身与行走轮组衔接处,还有部分轻型自动化输送线的工位缓冲端,甚至不少户外便携作业设备的减震支撑脚也会用到同结构逻辑的部件,核心作用就是在两个存在相对位移的刚性构件之间,通过弹性元件蓄能、阻尼元件耗散动能,抵消路面传递、工位冲击带来的往复振动,避免刚性连接带来的构件疲劳开裂,同时提升操作端的平顺性。

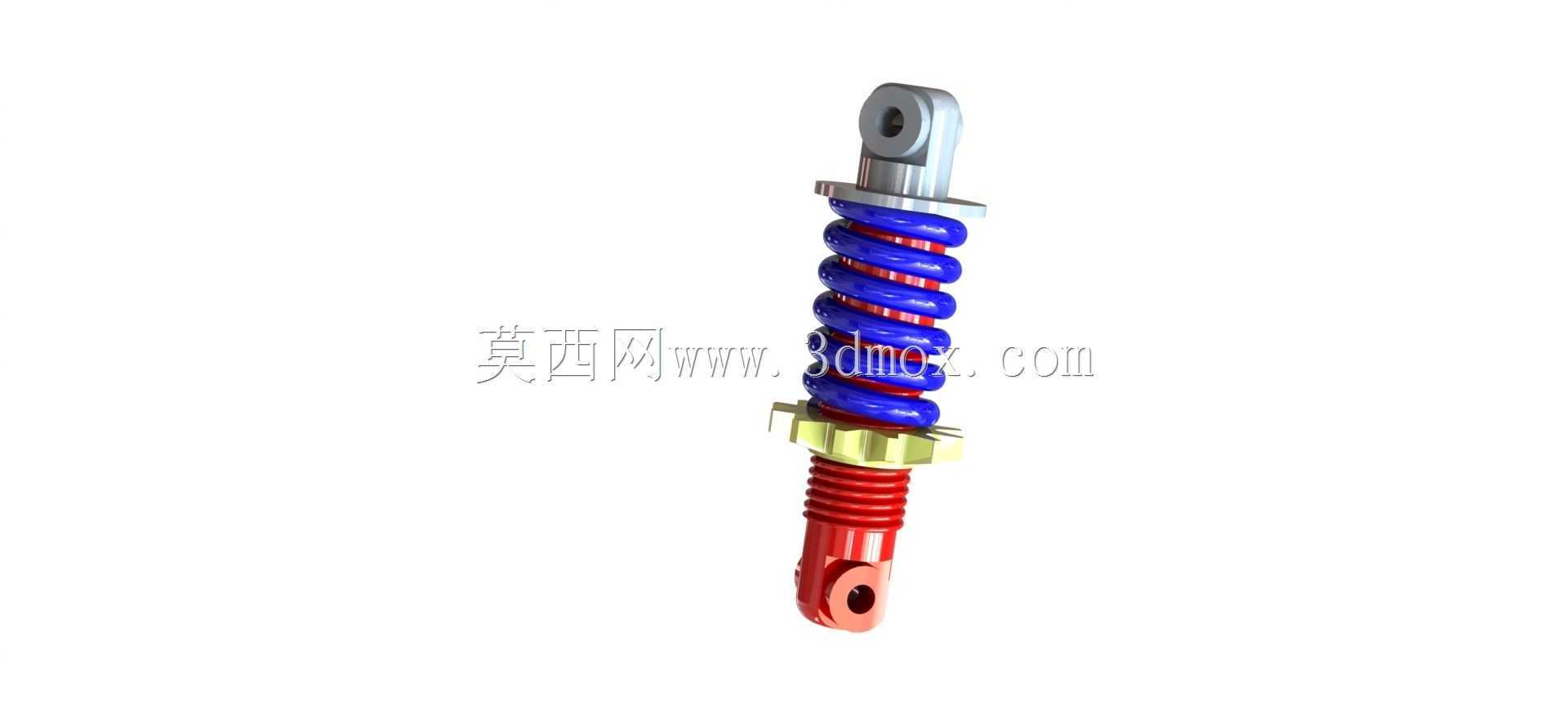

  从结构设计逻辑来看,这个单元采用的是圆柱螺旋压缩弹簧与筒式液压阻尼芯同轴布置的经典结构,这种布局最大的优势是径向尺寸可以控制得非常紧凑,载荷传递路径完全沿轴向分布,不会产生额外的偏载力矩,对安装位的结构强度要求更低。上部的吊环式连接端采用一体化金属衬套设计,衬套内孔预留了标准销轴的安装间隙,装配时可以直接穿入销轴完成与上安装支座的铰接,不需要额外设计转接法兰;下部的杆端连接同样采用吊环铰接结构,上下铰接点的轴线平行,保证工作过程中减震器只承受轴向的拉压载荷,不会因为悬架跳动产生的横向位移别弯阻尼芯杆。

  中间的弹性元件采用等节距圆柱螺旋压缩弹簧,弹簧表面做了彩色电泳处理,一方面是做防腐防护,另一方面不同的色标也对应不同的弹簧刚度等级,方便选型时快速区分。弹簧的上下两端都做了并圈磨平处理,保证弹簧端面与上下弹簧座的贴合度,避免工作过程中弹簧出现偏斜、异响的问题。弹簧下部的调节环采用细牙螺纹与阻尼筒外壁连接,通过旋转调节环可以改变弹簧的预压缩量,从而调整整个减震单元的初始承载刚度,适配不同的整车载荷或者工位缓冲需求,这个细节在小型代步车改装、工位缓冲参数调试的时候非常实用,不需要更换弹簧就能在一定范围内调整减震的软硬程度。

  阻尼部分采用的是单筒式液压阻尼结构,阻尼芯杆从阻尼筒上端伸出,与上连接端固定,阻尼筒下部与下连接端集成,内部充入液压油,通过芯杆带动活塞上的节流孔产生阻尼力,将弹簧往复伸缩的动能转化为油液的内摩擦热能耗散掉,避免弹簧出现持续的余振。阻尼筒外壁做了光滑的精加工处理,既保证了调节环的螺纹配合顺畅,也能提升散热效率,长时间连续工作时不会因为油液温度过高出现阻尼力衰减的问题。下部的活塞杆保护套采用红色高强度工程塑料材质,既可以阻挡泥沙、灰尘进入阻尼筒的密封部位,延长密封件的使用寿命,也能在减震器压缩到极限行程时起到软限位的作用,避免金属部件直接撞击产生异响和结构损伤。

  从安装边界来看,这类减震器的上下铰接点中心距在设计时已经预留了足够的行程余量,最大拉伸长度与最小压缩长度的差值覆盖了对应悬架的跳动行程,安装时只需要保证上下铰接点的销轴轴线平行,安装支座的开孔与销轴采用间隙配合,预留少量的横向窜动余量,就能避免工作过程中出现卡滞。选型时需要注意匹配对应的弹簧刚度和阻尼系数,弹簧刚度要根据承载的静载荷加上动载荷系数计算,阻尼系数一般取弹簧刚度的0.2-0.4倍,保证压缩和回弹过程中阻尼力匹配,不会出现拉不住弹簧的弹跳问题。另外在建模的时候,要注意弹簧在最大压缩量时的并圈间隙,不能让弹簧在极限行程时完全并死,要预留至少10%的弹簧总压缩量作为安全余量,同时阻尼芯杆的伸出长度也要保证在最大拉伸行程时不会从阻尼筒中脱出,密封部位的配合公差要按照液压元件的密封要求设计,表面粗糙度控制在Ra0.8以下,避免划伤密封件导致漏油。

  实际做结构校核的时候,还要重点关注上下吊环的焊接强度,吊环与芯杆、阻尼筒的连接部位要做圆角过渡,避免应力集中,在承受最大冲击载荷的时候,连接部位的安全系数要达到2.5以上,才能满足复杂工况下的使用要求。弹簧的旋向要注意,如果是成对使用的左右减震器,弹簧旋向最好相反,避免车辆转向或者侧倾时弹簧出现松动的问题。这类结构虽然原理不复杂,但是细节上的处理直接决定了使用寿命和使用体验,很多同类型产品容易出现的漏油、异响、弹簧断裂问题,大多是因为密封结构设计不合理、弹簧端面处理不到位、安装间隙预留不足导致的,在三维建模阶段就要把这些装配公差、运动间隙、强度校核的内容考虑进去,才能保证后续加工出来的实物能满足实际工况的使用要求。
