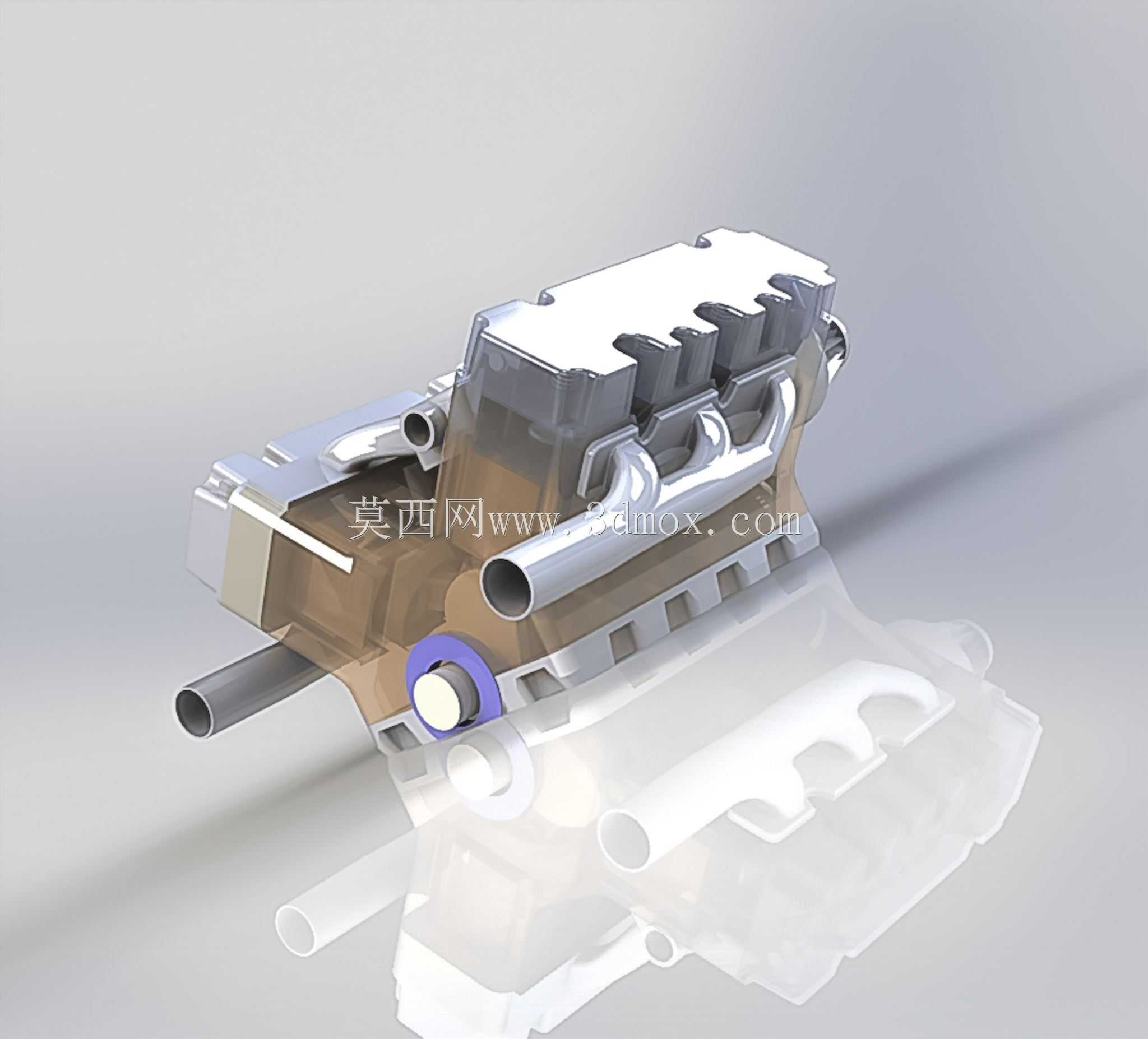

简易直列四缸发动机结构原型设计

　　这款简易发动机原型的建模，最初是面向职业院校机械原理实训、小型动力装置概念验证场景搭建的，区别于量产机型的高精度复杂结构，它刻意简化了非核心功能的附属部件，把内燃机核心做功逻辑的结构关系完整呈现出来，方便学习者快速理解曲柄连杆机构、配气机构的运动配合关系，也能作为小型特种动力设备前期方案验证的基础载体，比如适配小型农用作业机具、便携应急发电装置的动力核心方案推演时，能快速调整缸径、行程参数验证做功效率区间。

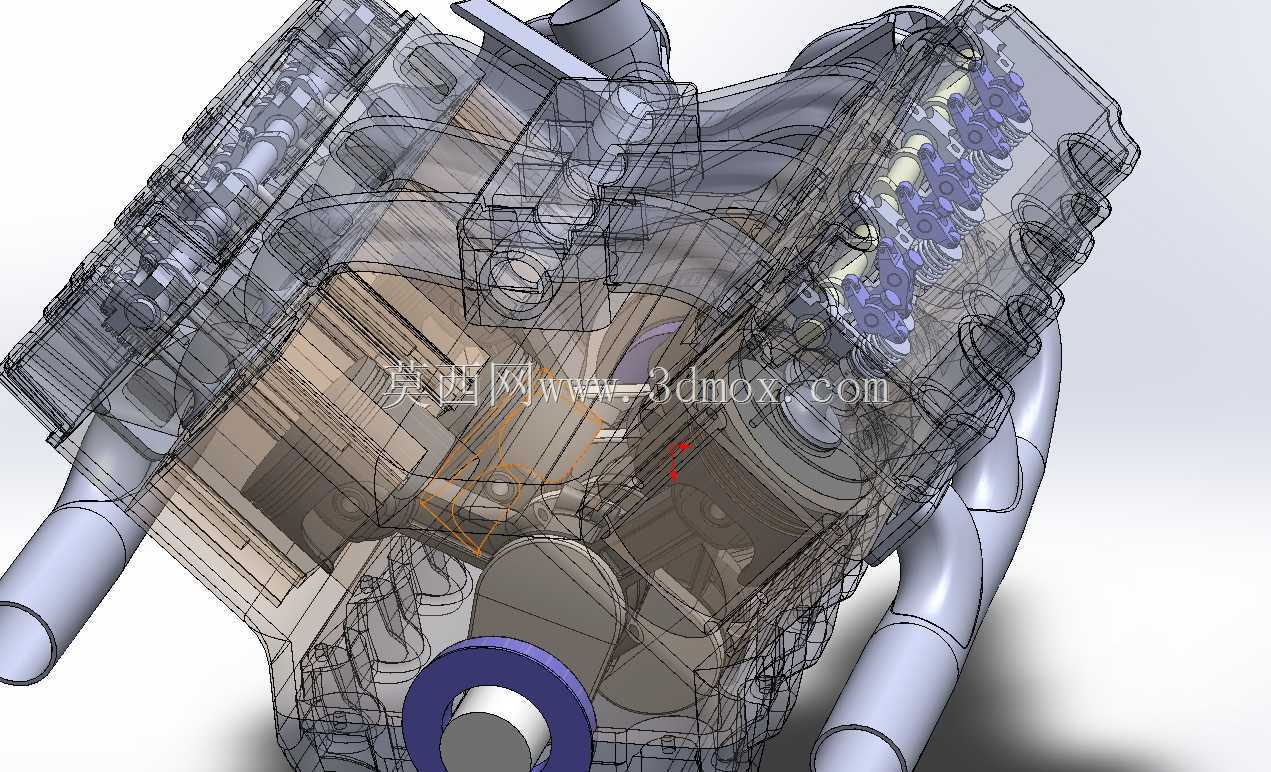

　　从实际用途来看，这个原型没有追求量产机型的密封性能、耐久寿命指标，核心是还原四冲程发动机的进、压、爆、排四个工作循环的结构实现逻辑，缸体部分采用分体式建模思路，缸盖、缸体、油底壳的分界面完全按照实际装配的密封面位置设置，方便拆解观察内部气道、燃烧室、曲轴腔的连通关系。进排气道的走向做了平直化处理，没有做量产机型的滚流、涡流优化造型，目的是让学习者能直观看到混合气进入气缸、废气排出的完整路径，避免复杂气道曲面干扰对核心原理的认知。

　　功能特性上，原型保留了曲柄连杆机构的全部运动副约束，活塞、连杆、曲轴的配合公差按照演示级装配间隙设置，既可以在三维软件中做运动仿真，直观看到活塞上下往复运动转化为曲轴旋转运动的全过程，也能通过3D打印制作实物教具，配合手动驱动结构演示完整工作循环。配气机构部分简化了双顶置凸轮轴的复杂驱动结构，采用直动式气门的简化布局，省略了正时链条、张紧器等附属部件，只保留气门、气门弹簧、凸轮轴的核心配合关系，足以说明配气相位与活塞运动的匹配逻辑。冷却系统只预留了缸体水套的空腔结构，没有做复杂的分水腔、节温器座等细节，润滑系统也只保留了主油道的大致走向，省略了各分支油道、机油泵、滤清器等部件，所有简化处理都是为了突出核心做功结构的逻辑关系，降低原理认知的门槛。

　　设计思路上，整体采用模块化拆分逻辑，把发动机拆解为缸盖组件、缸体组件、活塞连杆组件、曲轴组件、进排气接口组件五个独立模块，每个模块的装配基准完全对齐，方便单独替换修改参数。比如调整缸体高度就能改变活塞行程，更换活塞组件就能调整缸径大小，不需要整体重构模型就能快速完成不同排量的原型方案调整。所有配合面都做了安装凸台、螺栓孔位的预留，虽然是简化原型，但装配逻辑完全和实际工业产品一致，不会出现违背工程常识的结构错误，比如缸盖螺栓的孔位分布按照均匀压紧的原则布置，曲轴主轴承盖的安装位置对应曲轴主轴颈的支撑点，进排气接口的法兰尺寸符合小口径管路的通用安装规范。

　　外形尺寸与安装边界方面，原型整体长度控制在320mm以内，宽度180mm，高度220mm，属于小尺寸演示级模型范畴，安装底座预留了四个M8的固定螺栓孔，孔位间距按照通用小型动力装置的安装基准设置，横向孔距240mm，纵向孔距120mm，可以直接固定在通用实训台架或者小型设备的机架上。曲轴输出端预留了直径20mm的轴伸，键槽尺寸按照平键连接的标准设置，方便外接飞轮、皮带轮等动力输出部件，不需要额外做接口改装。进排气接口的外径设置为28mm，适配通用的小口径橡胶管路或者硬质塑料管，方便在原理演示时外接气源、排气导流装置。整个模型的所有外轮廓棱角都做了R2以上的圆角处理，避免3D打印或者实物加工时出现尖锐边角，也符合教学教具的安全要求。

　　在建模过程中，所有运动部件的行程关系都做了参数化关联，比如曲轴的曲柄半径和活塞行程保持严格的2倍关系，凸轮轴的升程和气门的开启高度完全匹配，不会出现运动干涉的问题，做运动仿真时不需要额外调整配合参数就能直接运行。缸体的壁厚统一设置为4mm，既满足3D打印的结构强度要求，也符合小型铸造缸体的常规壁厚范围，不会出现壁厚不均导致的加工缺陷问题。
