工业设备用多圈螺旋机械密封弹性组件

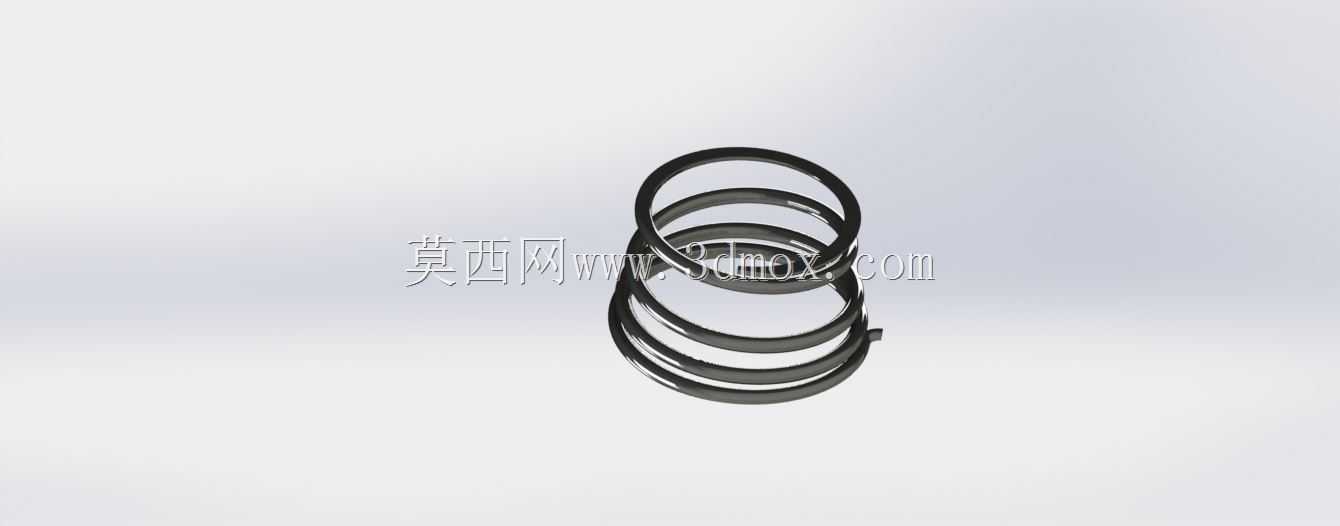

　　在泵类、反应釜、压缩机这类存在旋转轴贯穿壳体的工业设备中，轴与壳体之间的动密封可靠性直接决定整套设备的连续运行周期，这套螺旋式弹性组件是接触式机械密封结构里的核心补偿元件，负责为密封端面提供持续稳定的预紧压力，抵消密封环在运行过程中产生的磨损量、轴系窜动以及装配带来的端面贴合偏差。从实际工况适配角度看，这类多圈螺旋结构的弹性元件相比单圈波形弹簧、膜片弹簧，拥有更宽的压缩行程区间，能在密封环磨损量达到2-3mm时依然保持预紧力波动范围控制在10%以内，尤其适配输送含固体颗粒介质、运行周期要求达到8000小时以上的重工况场景，比如选矿流程里的渣浆泵、化工行业的耐腐蚀离心泵、污水处理环节的潜水搅拌设备，都能看到这类弹性组件的应用。

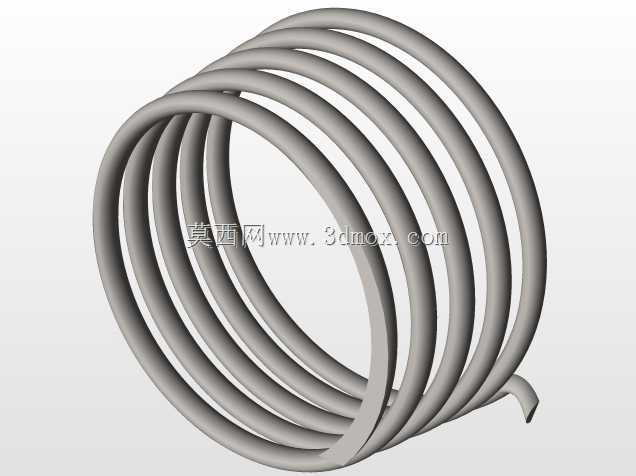

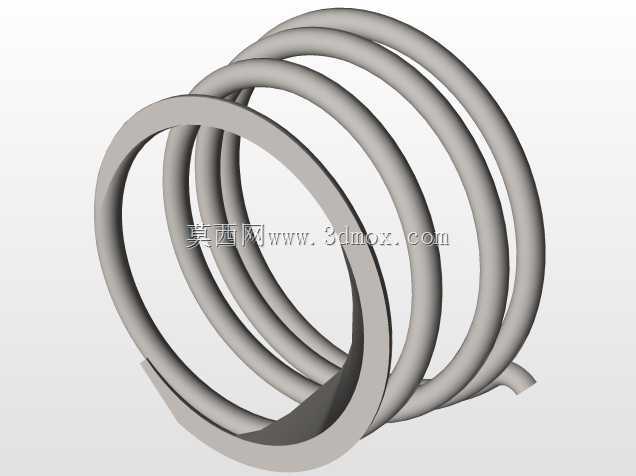

　　设计这套结构时，首先要匹配安装腔体的径向边界，通常这类密封弹簧的外径要比密封腔体内径小1.5-2mm，避免设备运行过程中弹簧外圈与腔壁发生摩擦剐蹭，同时内径要比轴套外径大2-3mm，防止弹簧内圈与旋转的轴套接触产生磨屑污染密封端面，弹簧的自由高度要结合密封组件的总装尺寸确定，通常预压缩量控制在自由高度的20%-30%，这个区间内弹簧的刚度线性度最好，不会因为压缩量变化出现预紧力陡增或骤降的问题。圈数的选择上，有效圈数通常设置为4-6圈，支撑圈在两端各设置1圈并做并紧磨平处理，保证弹簧两端的支撑面与轴线垂直度误差控制在0.1mm以内，避免压缩过程中弹簧出现偏斜，导致密封环端面受力不均出现局部泄漏。

　　从实际装配逻辑来看，这类弹簧通常是沿密封环周向均匀布置多件，或者采用单根大直径弹簧套在轴套外侧，单弹簧结构的优势是对固体颗粒的缠绕容忍度更高，不会像小弹簧结构那样容易被介质里的纤维、颗粒卡滞导致弹性失效，适合输送污水、纸浆这类含杂质的介质场景；多弹簧布置的结构则能提供更均匀的端面压力，适合高转速、轴径较大的设备，能有效降低密封环端面的局部比压过高问题，减少端面磨损速率。

　　建模过程中要重点关注弹簧的旋向与轴的旋转方向匹配，当轴顺时针旋转时，弹簧旋向要选择右旋，这样设备启动瞬间的摩擦力矩会让弹簧有进一步拧紧的趋势，避免弹簧在运行中出现松脱、预紧力下降的问题；如果旋向选错，启动时的反向力矩会让弹簧伸长，直接导致密封端面预紧力不足，出现瞬间泄漏。弹簧的丝径选择要结合所需的总预紧力计算，通常密封端面的比压要控制在0.3-0.6MPa之间，结合密封环的接触面积算出总需要的预紧力，再通过弹簧刚度公式反推丝径、中径、有效圈数的参数组合，保证弹簧在最大压缩量时的切应力不超过材料的许用应力，常用的弹簧材料为65Mn或者304不锈钢，腐蚀工况下会选用316L或者喷涂哈氏合金涂层，避免弹簧被介质腐蚀断裂。

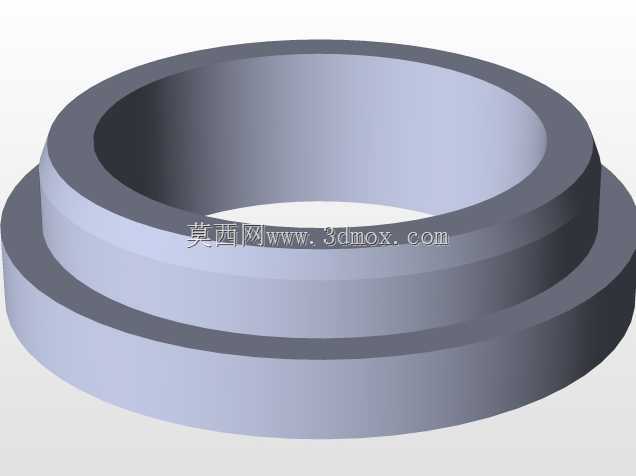

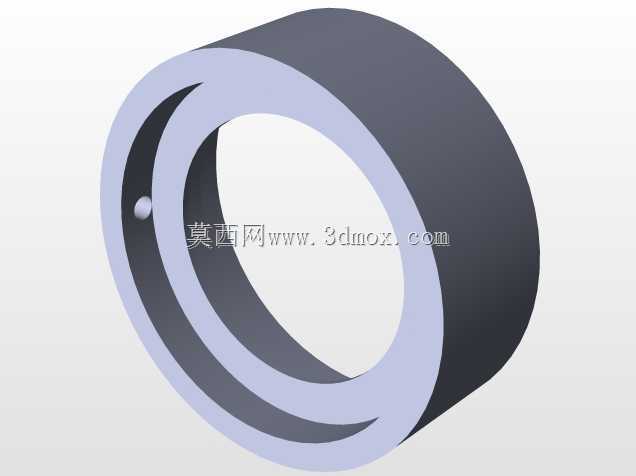

　　在安装边界的适配性上，这类弹簧的两端要分别抵靠在静环座和动环的传动座上，抵靠面要做平整处理，不能有凸起或者毛刺，防止弹簧端部卡滞无法自由伸缩，同时要在弹簧外侧设置防尘挡圈，减少介质中的杂质进入弹簧间隙，避免长期运行后杂质堆积填满弹簧缝隙导致弹性丧失。实际运维中，这类弹簧的失效形式主要有疲劳断裂、腐蚀失效、杂质卡滞三种，设计时要根据具体工况预留足够的安全系数，通常疲劳安全系数要大于1.2，腐蚀工况下要选择对应耐蚀等级的材料，同时在密封结构上设计冲洗通道，用清洁的介质持续冲洗弹簧所在的腔体，带走杂质和摩擦产生的热量，延长整套密封组件的使用寿命。
