带颈凸缘法兰式管道连接结构

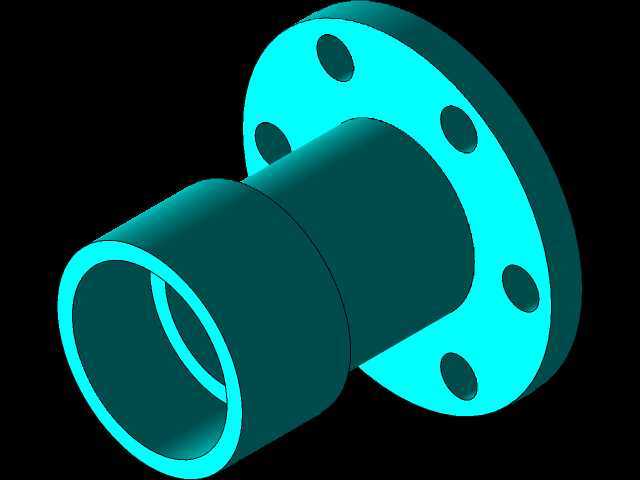

　　这类带颈凸缘结构常见于中低压流体输送管路的对接场景，在给排水、暖通循环、普通化工物料输送、气动液压管路排布中都有大量应用，核心作用是实现两段同管径管道的刚性密封对接，相比螺纹连接、焊接连接，法兰式对接具备可拆卸、检修维护便捷、对接同轴度易保证的优势，适合需要定期拆解清理管路内部、更换管路附件的工位。从结构设计逻辑来看，该零件采用一体成型的带颈结构，颈部做了两段不等径的过渡设计，靠近法兰盘的位置直径更大，向管道插接端逐步收窄，这种变径带颈设计一方面可以降低法兰盘与筒身衔接位置的应力集中系数，避免管路受轴向拉力、径向弯矩时在焊缝或衔接根部出现断裂失效，另一方面也能适配不同壁厚的对接管道，插接端的筒身内径与对接管道外径做间隙配合设计，装配时可先将筒身插入管道端部做预定位，再通过法兰盘上的均布螺栓孔完成锁紧固定。法兰盘上的连接孔采用圆周均布排布，一共设置6个通孔，孔位的分度圆直径、孔径大小均匹配对应压力等级的标准紧固件规格，装配时螺栓从一侧穿入另一侧加装平垫、弹垫后锁紧螺母，锁紧过程中需对角交替拧紧，避免法兰盘受力不均导致密封面倾斜出现渗漏。法兰盘的密封面为全平面结构，适合搭配非金属密封垫片使用，比如橡胶石棉垫、四氟垫、橡胶密封圈等，垫片的内径略大于筒身通径，外径不超过螺栓孔的内接圆，锁紧后垫片被均匀压缩在两个对接法兰的密封面之间，阻断流体从对接缝隙渗漏的路径。从安装边界来看，该零件的轴向总长度由带颈筒身的长度决定，

　　设计时筒身长度需要满足管道插入后的焊缝预留位置要求，若采用焊接固定，筒身与管道插接后预留1-2mm的焊脚间隙，环缝焊接后可保证连接强度；若采用卡压或粘接连接，筒身的插接深度需要满足对应连接工艺的最小咬合长度要求，避免受管路压力冲击时出现松脱。法兰盘的外径尺寸决定了安装时所需的径向操作空间，现场排布管路时需要在法兰盘外侧预留足够的螺栓拆装空间，保证扳手可以正常操作拧紧或拆卸螺栓，不会被周边的管路、支架、设备壳体干涉。在实际工况选型时，需要根据管路的工作压力、输送介质的腐蚀特性、工作温度范围匹配对应的零件材质，普通水循环管路可采用普通碳钢材质做防锈涂装处理，腐蚀介质输送场景可采用不锈钢、工程塑料材质，

　　食品级输送场景则需要采用符合食品接触标准的304或316不锈钢材质，密封面做精抛光处理避免介质残留滋生细菌。建模过程中需要重点保证几个关键形位公差：首先是筒身内孔与法兰盘端面的垂直度，若垂直度超差，对接后两段管道会出现同轴度偏差，管路内部流道会出现台阶，增大流体阻力，甚至在长期运行中因为流道紊流导致局部冲刷磨损；其次是法兰盘上各螺栓孔的位置度，孔位偏差过大会导致对接时螺栓无法顺利穿入，强行穿入锁紧后会给螺栓附加额外的剪切应力，长期受振动、压力波动影响容易出现螺栓断裂；最后是筒身插接端的圆柱度，若圆柱度超差，插接时会出现间隙不均，焊接或粘接后密封可靠性下降。这类结构在做三维建模练习时，通常会采用旋转凸台做主体基础结构，

　　再通过圆周阵列命令生成均布的螺栓孔，建模过程中可以同步练习倒角、圆角的规范添加，比如筒身端部的倒角是为了插接时顺利导入管道，法兰盘外圆的圆角是为了去除锐边避免安装时划伤操作人员，衔接位置的圆角是为了降低应力集中，这些细节特征都是实际生产加工中必须具备的，并非多余的装饰结构。在管路系统装配时，该法兰结构通常会和同规格的法兰接头配对使用，两个法兰之间加装密封垫片，所有螺栓锁紧力矩需要保持一致，避免局部力矩过大压坏垫片，或是力矩过小导致密封面压合不紧出现渗漏，日常运维中需要定期检查法兰对接位置是否有渗漏痕迹，螺栓是否出现松动，尤其是输送高温介质、存在压力波动的管路，开机升温后需要对螺栓进行二次热紧，消除热胀冷缩带来的力矩衰减。
