CATIA环境下设计的凸缘式法兰联轴器结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:461901
  • CATIA环境下设计的凸缘式法兰联轴器结构
  • CATIA环境下设计的凸缘式法兰联轴器结构
  • CATIA环境下设计的凸缘式法兰联轴器结构
  • CATIA环境下设计的凸缘式法兰联轴器结构
  • CATIA环境下设计的凸缘式法兰联轴器结构
  • CATIA环境下设计的凸缘式法兰联轴器结构
  • CATIA环境下设计的凸缘式法兰联轴器结构
  • CATIA环境下设计的凸缘式法兰联轴器结构
  • CATIA环境下设计的凸缘式法兰联轴器结构
  • CATIA环境下设计的凸缘式法兰联轴器结构
  • CATIA环境下设计的凸缘式法兰联轴器结构

  在常规工业传动场景里,这类刚性法兰联轴器的应用覆盖范围极广,从常规的输送线动力端、中小型泵组的电机与叶轮轴对接,到普通机床主轴进给段的动力衔接,只要是对中精度有基础要求、传动工况无大幅冲击载荷的两轴对连场景,都能见到这类结构的身影。不同于带补偿量的弹性联轴器,这类法兰式刚性连轴结构完全依靠两个对接法兰盘的端面贴合、螺栓预紧产生的摩擦力来传递扭矩,本身没有相对位移补偿能力,因此对安装时的两轴同轴度要求更高,一旦对中偏差超出允许范围,运行过程中会快速产生附加弯矩,加剧轴端轴承的磨损,严重时甚至会造成轴段的疲劳断裂。

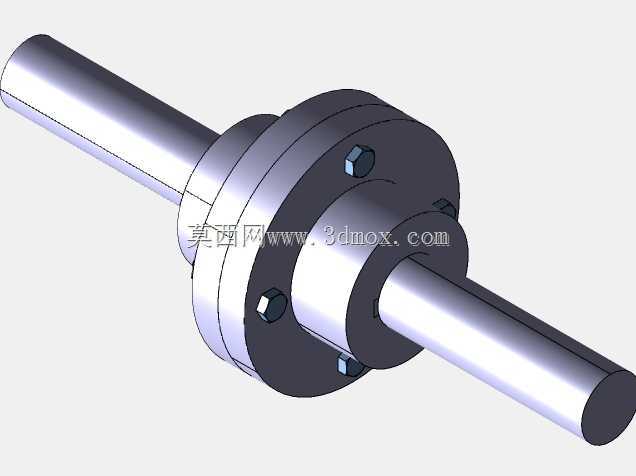

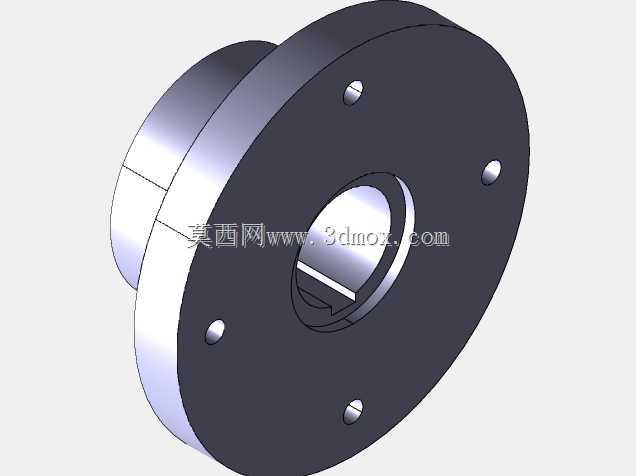

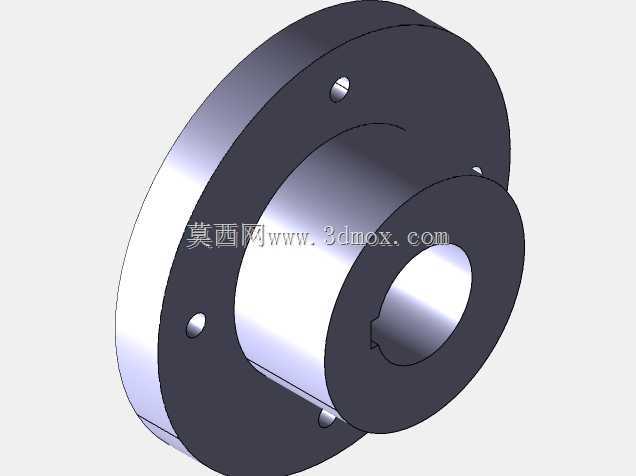

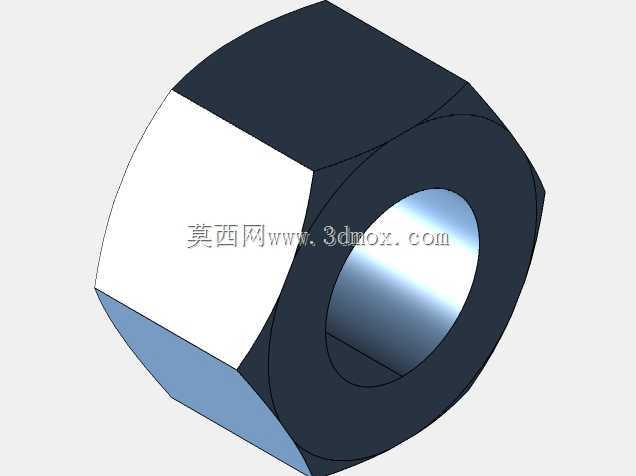

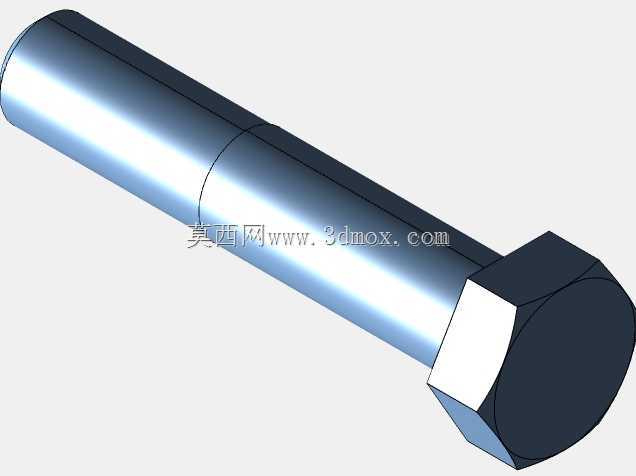

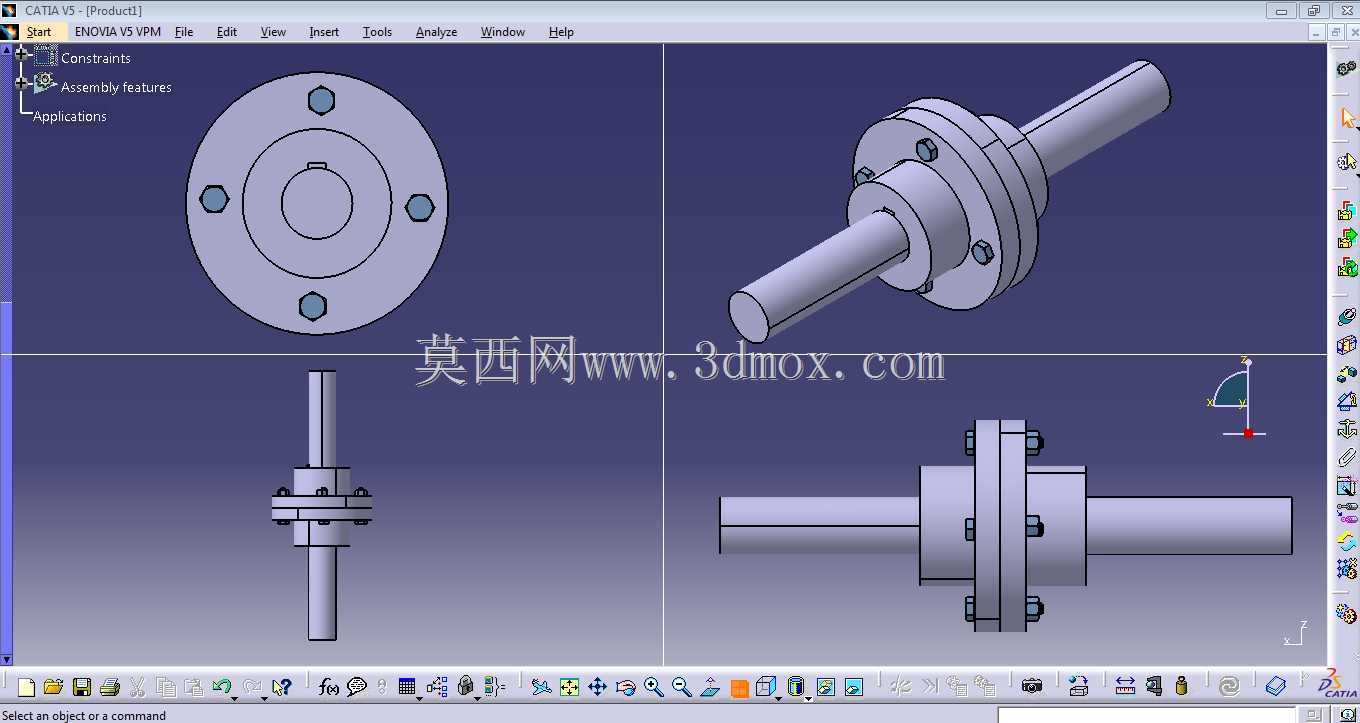

  从结构设计逻辑来看,这套联轴器采用最经典的对分法兰结构,两个结构完全对称的法兰盘分别通过键连接固定在两根待对接的轴端,法兰盘的对接端面上加工有定位止口,安装时两个止口凹凸配合,能快速实现两轴的初步对中,不需要反复打表调整径向偏差,能有效缩短现场安装的调校时间。法兰盘沿圆周方向均匀布置螺栓孔,采用受拉螺栓连接,螺栓预紧后两个法兰端面紧密贴合,依靠端面摩擦力和螺栓的抗剪能力共同传递工作扭矩,相比无定位止口的平面对接法兰,带止口的结构能承受更大的短时冲击载荷,也能避免运行过程中法兰盘出现径向错位。

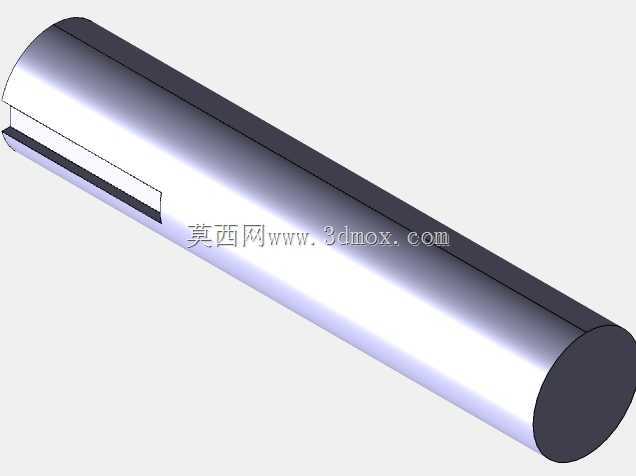

  设计过程中首先要匹配对接轴的轴径参数,轴孔的公差带通常选取H7/k6的过渡配合,既能保证装配时的同轴度,也不会因为过盈量太大造成装配困难,轴孔内加工有标准平键键槽,键槽的对称度公差需要控制在0.02mm以内,避免键连接出现偏载导致键侧压溃。法兰盘的外径尺寸需要根据传递的额定扭矩核算,通常螺栓孔的中心圆直径要比轴径大2.5到3倍,保证螺栓布置有足够的空间,同时法兰盘的厚度要满足螺栓拧入深度的要求,普通六角头螺栓的拧入深度至少要达到螺栓公称直径的1.2倍,才能保证螺纹连接的强度足够,不会在大扭矩下出现螺纹滑牙的问题。

  从安装边界来看,这类联轴器的轴向安装尺寸需要提前核算,两个法兰盘对接完成后的总长度,要预留出至少3到5mm的轴向窜动间隙,避免轴段运行过程中热胀冷缩产生轴向顶死的问题。径向方向上,法兰盘的外圆到周边设备壳体的安全距离至少要保留10mm以上,方便后期维护时拆卸螺栓、检查法兰贴合面的磨损情况。另外在法兰盘的外圆上通常会加工有小的拆卸螺孔,当需要拆分联轴器时,可以在拆卸螺孔内拧入螺栓,均匀顶开两个紧密贴合的法兰端面,不需要使用撬棍强行撬动,能避免损伤法兰端面和轴段表面。

  实际选型应用时,需要先核算传动系统的额定扭矩,再乘以1.5到2倍的安全系数来匹配对应规格的联轴器,不能单纯按照轴径来选型号,避免出现小规格联轴器传递大扭矩导致螺栓断裂、法兰变形的故障。日常维护过程中,只需要定期检查螺栓的预紧力,查看法兰贴合面有没有出现渗油、错位的情况,因为是刚性连接结构,本身没有易损的弹性元件,只要安装对中到位、螺栓预紧力符合要求,这类联轴器的使用寿命远高于弹性联轴器,基本可以做到和主机同寿命周期,不需要频繁更换备件。在一些有防腐要求的应用场景,还可以根据工况更换不锈钢材质的法兰和螺栓,或者在法兰表面做氧化、喷塑处理,提升结构的耐腐蚀能力,适配潮湿、有弱腐蚀介质的传动场景。
