立式飞锤式离心调速装置结构设计

　　在蒸汽轮机、水轮机、内燃机以及部分恒定转速需求的工业泵组驱动端，这类飞锤式离心调速结构是纯机械调速方案里可靠性最高的结构形式之一，完全依靠转速变化产生的离心力与弹簧力、机构摩擦力形成动态平衡，不需要额外的电控传感单元，在高温、高湿、强电磁干扰的工业现场，比电子调速方案的抗干扰能力强出数个量级，很多服役超过三十年的老工业机组上，这类调速结构依然能稳定工作，很少出现卡滞失效的问题。

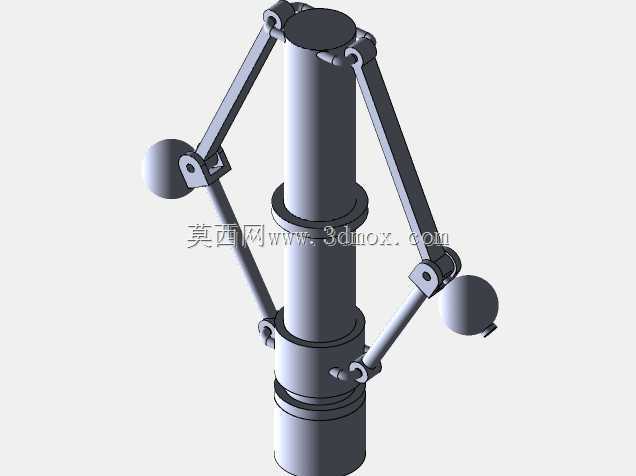

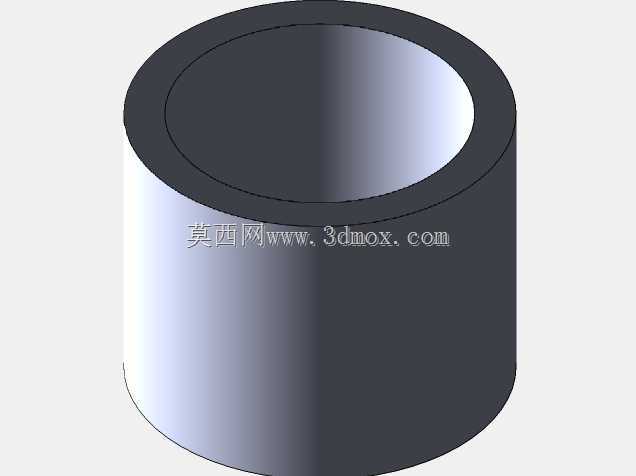

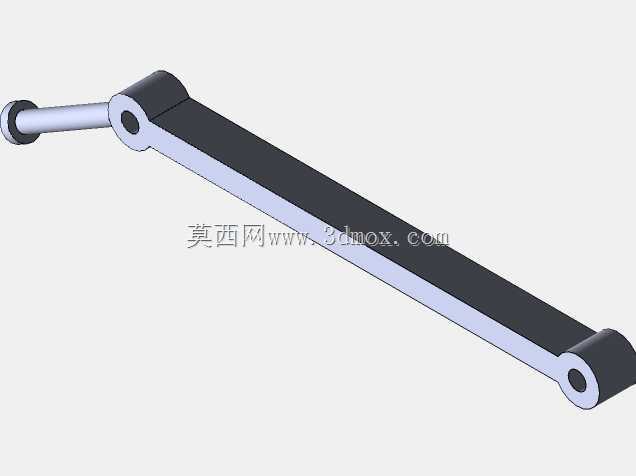

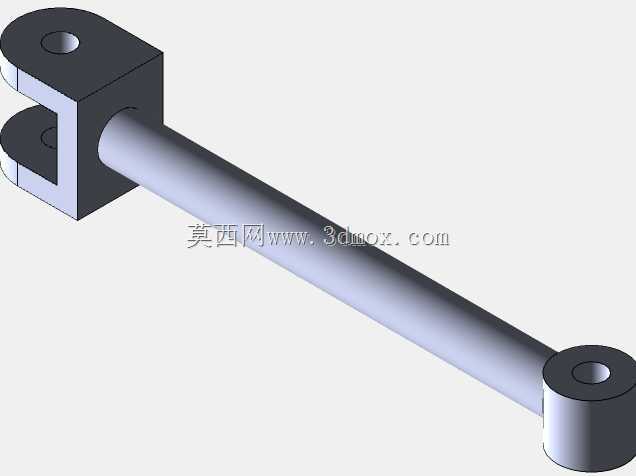

　　整个结构采用立式同轴布置，中心为阶梯式主轴结构，主轴下段设置有定位轴肩与安装配合面，可直接与原动机输出轴通过键连接传递扭矩，安装时需要保证主轴与原动机输出轴的同轴度误差控制在0.02mm以内，避免高速转动时飞锤组件产生额外的偏磨振动。主轴中段设置有滑动支撑套，为飞锤摆臂的铰接座提供安装基准，两个对称布置的铰接座通过过盈配合与主轴固定，铰接销与摆臂之间采用铜套滑动配合，配合间隙控制在0.01-0.015mm之间，既保证摆臂摆动灵活，又不会因为间隙过大产生转动冲击。

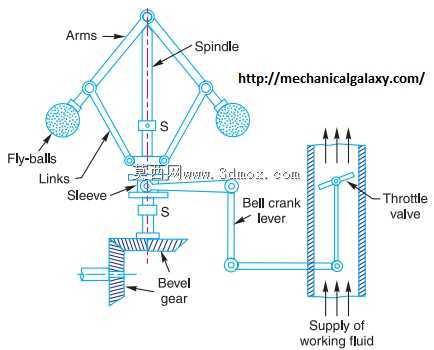

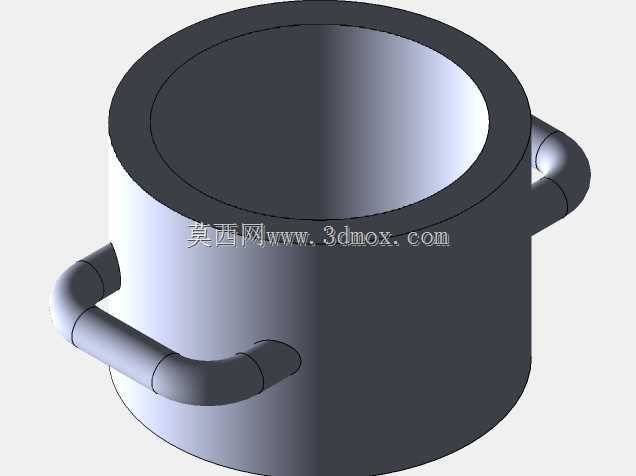

　　摆臂末端的球形飞锤是整个结构的离心力发生部件，采用实心均质结构设计，重心位置与铰接点的力臂长度经过反复核算，当主轴转速达到额定工作转速时，飞锤产生的离心力刚好克服调速弹簧的预紧力，带动滑套沿主轴轴向移动。滑套布置在主轴上段，与主轴之间采用间隙配合，表面设置有环形拨叉槽，可与外部油门调节机构、蒸汽阀开度调节机构的拨叉配合，将滑套的轴向位移转化为调节机构的开度变化，当转速超过额定值时，飞锤外张带动滑套上移，关小驱动介质的输入开度，当转速低于额定值时，飞锤在弹簧力作用下回缩，带动滑套下移，开大驱动介质输入开度，以此形成闭环的转速稳定调节。

　　设计过程中首先需要根据额定调速范围确定飞锤的质量与力臂参数，飞锤质量过大会导致调速动作过于灵敏，容易出现转速振荡，质量过小则会导致离心力不足，调速响应滞后，通常会根据额定转速区间，将飞锤的工作摆动角度控制在15-30度之间，避免摆臂摆角过大导致机构死点。其次要考虑各铰接部位的润滑设计，铜套位置预留有润滑脂注油通道，可在设备定期维护时补充润滑脂，减少铰接部位的磨损，延长结构使用寿命。滑套与主轴的配合表面需要进行高频淬火处理，表面硬度达到HRC45-50，避免长期往复滑动造成表面拉毛，导致滑套卡滞引发调速失灵。

　　安装边界方面，整个结构的最大外轮廓出现在飞锤完全外张的状态，此时飞锤最外侧的回转直径需要与周边安装护罩保留至少10mm的安全间隙，避免高速转动时飞锤与护罩发生碰撞。主轴下端的配合轴径按照通用工业原动机的输出轴尺寸系列设计，可直接适配多数中小功率原动机的安装接口，不需要额外制作过渡连接套。拨叉槽的宽度按照标准调节拨叉的尺寸设计，配合间隙控制在0.5-1mm之间，预留足够的热膨胀余量，避免设备运行温度升高后出现拨叉卡滞的问题。

　　这类纯机械调速结构虽然调节精度不如电控伺服调速系统，但胜在结构简单、可靠性高、不需要额外供电与控制单元，在一些偏远地区的无供电辅助动力场景、以及对可靠性要求极高的应急动力机组上，依然是不可替代的调速方案。建模过程中所有铰接部位的配合间隙都按照实际装配公差进行了还原，运动仿真时可以完整模拟飞锤从最低转速到最高转速的完整摆动过程，以及滑套的对应轴向位移量，可直接用于同类调速结构的设计参考与原理演示。
