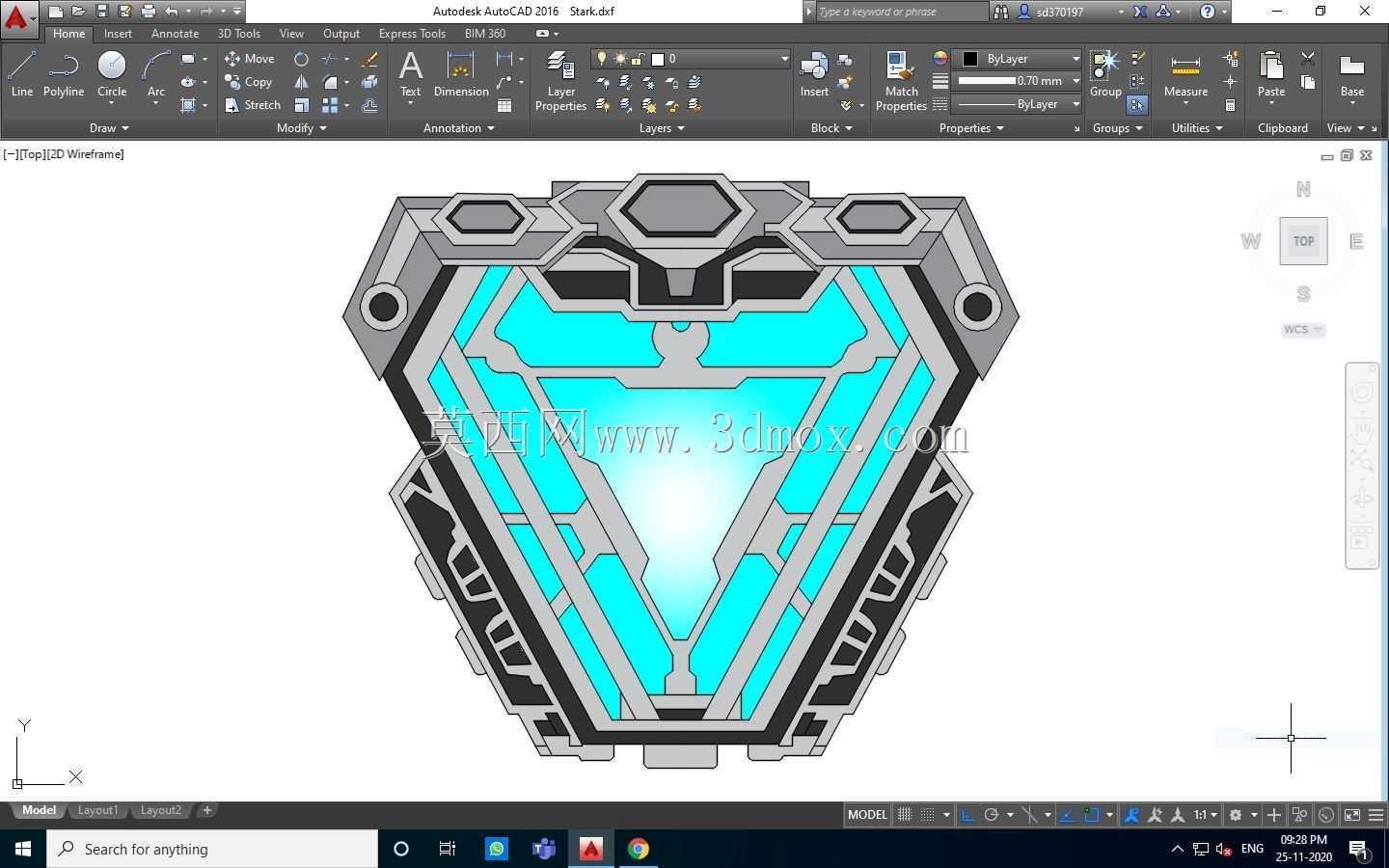

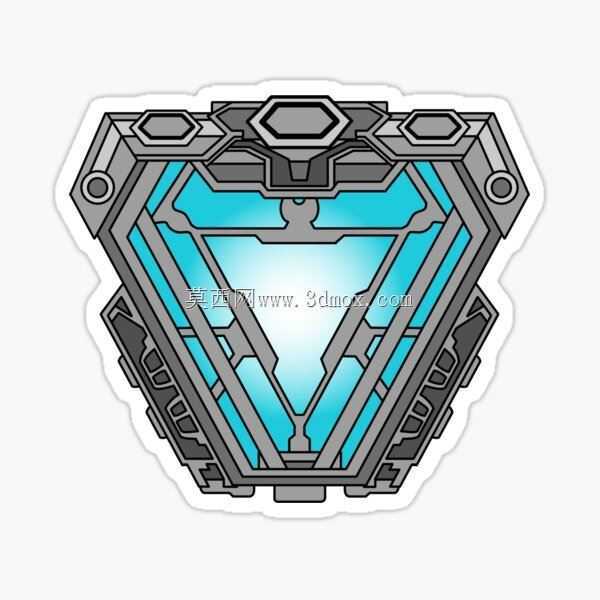

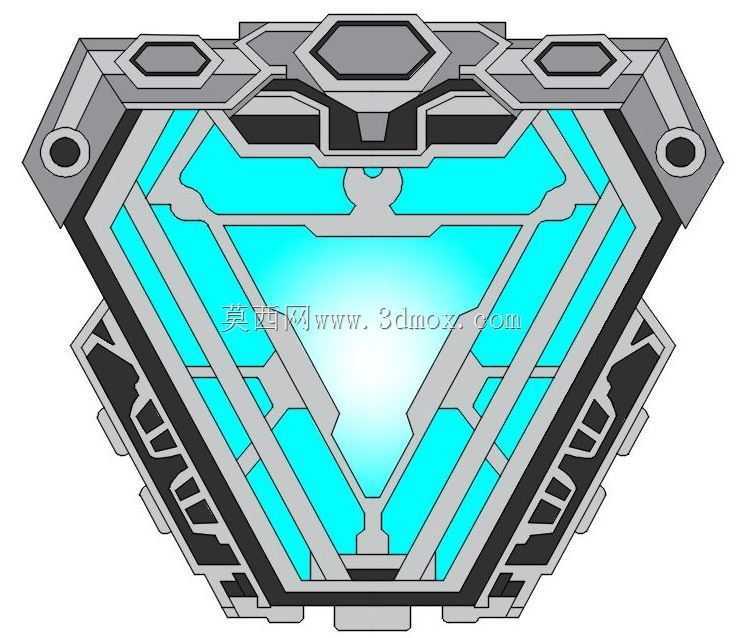

钢铁侠电弧反应装置二维结构设计图

　　这套电弧电抗器的二维结构设计，最初是面向影视道具复刻、创意机械装置制作场景开发的，在实际应用中，既可以作为科幻主题展陈的核心展示构件，也能为同人周边产品的结构开发提供精准的尺寸参考，部分手工改装领域的从业者也会参考这套结构，制作可搭载发光组件的穿戴式道具配件。从实际功能层面看，该构件核心是作为能量输出模拟单元的承载框架，外层的多边形硬质壳体承担结构防护与外形支撑作用，内层的分层镂空结构一方面预留了发光模组、供电线路的布设空间，另一方面通过对称式的筋位设计，平衡了整体结构的重量分布，避免单侧偏重导致的安装偏移。设计过程中首先确定了核心的三角对称视觉基准，所有外层的六边形装饰块、侧边的圆形固定位都围绕中心三角区域做等角度排布，

　　保证视觉上的规整感，同时考虑到实际制作时的加工可行性，所有外轮廓的折角都做了统一的圆角过渡处理，避免尖锐边角在后续组装、穿戴过程中造成剐蹭。外形尺寸上，整体采用正三角切角的外轮廓设计，横向最大宽度控制在120mm范围内，纵向最大高度为110mm，整体厚度预留18mm的安装空间，能够适配常规的胸戴式道具安装位，侧边突出的圆形固定座直径为12mm，预留了M3螺丝的安装孔位，可以直接与穿戴基底的固定支架对接，不需要额外做转接件加工。内层的发光区域采用分层嵌套的结构设计，最内层的核心发光区预留了直径30mm的圆形安装位，可直接搭载常规尺寸的LED灯板，中间层的导光槽宽度统一为4mm，能够保证光线均匀扩散到整个三角发光面，

　　不会出现局部亮斑或者暗区，外层的灰色结构筋位宽度设置为3mm，既能够保证结构强度，不会因为轻微挤压出现变形，也不会遮挡过多的发光区域，保证视觉呈现效果。在安装边界的考量上，整个构件的背面做了2mm深度的沉台设计，能够将供电线路、控制电路板完全内嵌在沉台空间内，安装后背面与穿戴基底完全贴合，不会出现凸起硌压的问题，顶部的三个六边形装饰块采用可拆分的卡扣式设计，后期维护时可以直接拆开更换内部的发光组件，不需要对整个壳体做破坏性拆解。侧边的凹凸纹理结构并非单纯的装饰作用，每一处凸起的筋位都对应内部的走线槽位置，能够在壳体注塑或者3D打印制作时，提升结构的抗形变能力，避免薄壁位置出现冷却变形或者打印翘边的问题，

　　同时这些纹理也能在实际穿戴时增加与衣物之间的摩擦力，减少构件在使用过程中出现移位的情况。考虑到不同加工场景的适配性，所有结构的壁厚都统一设置为1.5mm，既满足3D打印的最小壁厚要求，也符合注塑加工的壁厚均匀性标准，不会出现壁厚差异过大导致的缩痕问题，各个拼接位置的卡扣预留了0.2mm的装配间隙，能够保证组装时的顺畅度，不会出现过紧卡滞或者过松松脱的问题。
