DRQ127方形贴片电感线圈三维建模作品

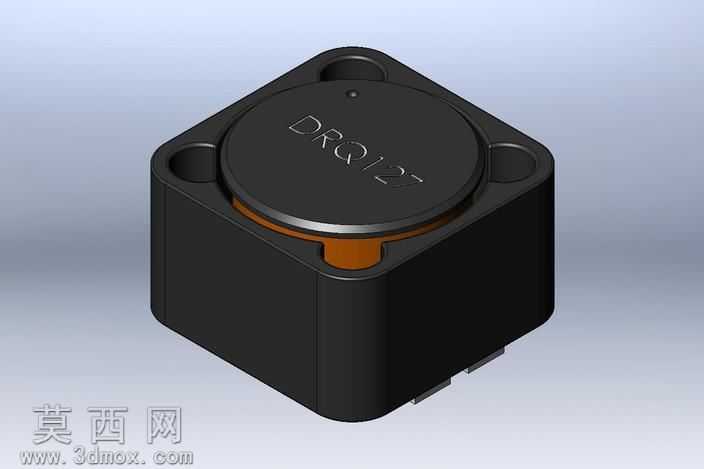

本作品为贴片式功率电感线圈的三维建模成果，建模过程依托主流三维CAD软件完成，整体采用自顶向下的设计思路，先确定元件12.5×12.5mm的标准封装外轮廓尺寸，再逐层拆分结构细节。首先构建主体基座部分，采用带圆角过渡的方形柱体作为主体外壳，外壳四个角预留沉头安装定位孔，孔位尺寸严格匹配贴片元件的标准焊盘对位要求，外壳侧壁做微小拔模斜度处理，还原真实注塑外壳的成型工艺特征，外壳表面赋予哑光黑色硬质塑料材质，添加细微的磨砂颗粒纹理，模拟工业级塑胶外壳的真实触感与视觉效果。顶部圆形磁盖部分单独建模，磁盖与基座采用台阶配合结构，磁盖边缘做高光倒角处理，表面通过浮雕特征蚀刻DRQ127的型号标识，标识深度控制在0.1mm，还原激光打标的真实质感，磁盖材质赋予深灰色铁氧体材质，添加微弱的金属反光属性，区分于外壳的塑胶质感。磁盖与基座之间的橙色密封缓冲圈采用环形薄壁结构建模，材质赋予耐温橡胶材质，添加轻微的弹性形变视觉效果，还原元件组装后的密封结构特征。底部贴片引脚部分采用薄金属片结构，引脚位置与尺寸完全符合SMT贴片焊接的标准规范，引脚材质赋予镀锡金属材质，添加微弱的焊锡光泽效果。渲染阶段采用工作室柔光环境，添加主光源与辅助补光，避免结构阴影过重，清晰展现各部分的装配关系与材质差异，同时通过剖面视角可直观展示内部线圈绕组的排布逻辑，磁路的闭合结构设计，整体模型严格遵循电子元件的实际生产尺寸规范，可用于电子电路仿真演示、PCB布局适配参考、产品宣传展示等场景，建模过程中对各配合面的公差做了合理预留，还原真实元件的装配间隙，避免出现结构干涉的问题，所有特征参数均可编辑调整，可快速衍生同系列不同尺寸规格的电感模型。
