115千伏户外垂直式隔离开关三维设计

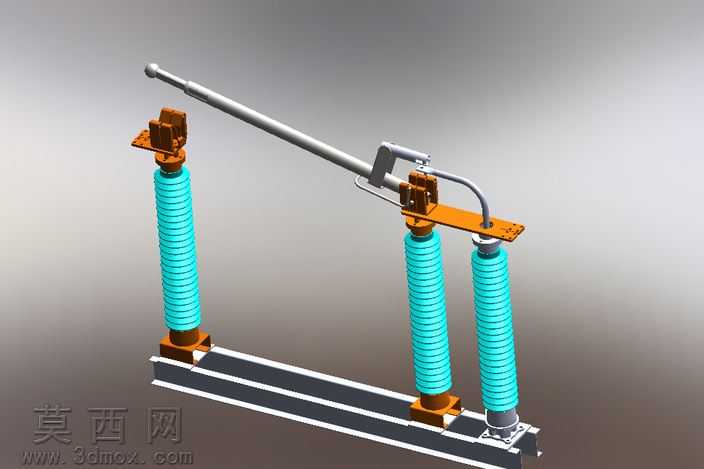

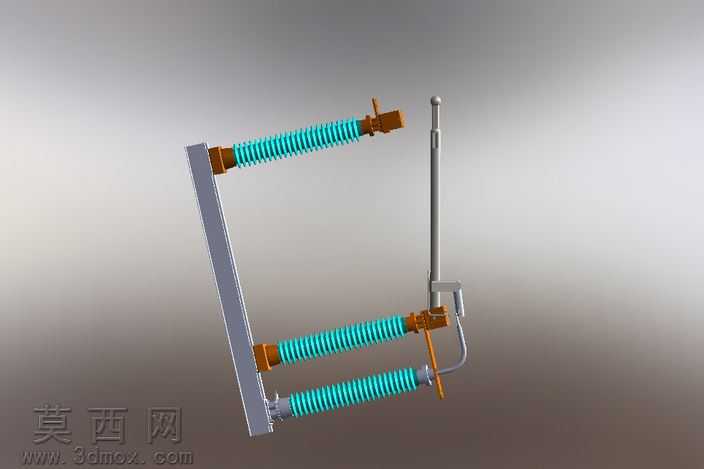

本模型为115千伏电压等级的户外垂直式隔离开关三维设计成果，采用SolidWorks软件完成全参数化建模，所有零部件均按照电力设备行业实际生产尺寸1:1还原，可直接用于结构验证、装配模拟与教学演示场景。建模过程中首先梳理隔离开关的核心组成逻辑，将整体结构拆分为支撑绝缘子、导电闸刀、操作联动机构、底座安装框架四大模块逐一构建：支撑绝缘子部分采用螺旋扫描特征生成瓷质伞裙结构，每一片伞裙的凸起弧度、间距均严格参照户外高压绝缘子的防污闪设计标准，材质配置为青蓝色瓷质绝缘材质，表面添加轻微的釉面反光效果，还原真实瓷件的质感；导电闸刀部分采用长杆拉伸配合端部触头的布尔运算完成建模，主体导电杆设置为银灰色金属材质，表面做哑光金属处理，端部动静触头部位添加铜质导电材质的橙金色质感，同时还原触头部位的压紧弹簧、软连接铜带等细小结构，确保导电通路的结构完整性；操作联动机构部分还原了闸刀转动的转轴、联动拐臂、操作连杆等部件，所有转动副均保留合理的装配间隙，可在软件中模拟分合闸的转动动作，验证机构运动过程中是否存在干涉问题；底座安装框架采用型钢焊接结构的建模逻辑，通过拉伸、切除特征完成槽钢底座、安装孔位的构建，材质设置为热镀锌钢材的银灰色质感，表面添加轻微的镀锌层纹理，还原户外设备底座的防腐处理特征。渲染阶段采用工作室渐变背景环境光，搭配主辅双光源设置，主光源从斜上方打亮绝缘子伞裙与导电杆的主体结构，突出瓷件的层次与金属件的轮廓，辅光源补亮底座与机构的暗部细节，避免阴影过深遮挡结构特征，整体渲染效果清晰展现隔离开关的装配关系与各部件的形态特征。设计过程中充分考虑户外高压设备的运行需求，绝缘子的爬电距离、闸刀的开距、触头的接触压力对应结构均按照115千伏电压等级的绝缘要求设置，整体结构无冗余特征，所有零部件均可生成对应的工程图纸用于生产参考，模型同时保留了装配约束关系，可直接用于虚拟装配教学、高压电器结构认知等场景，帮助使用者快速理解户外垂直式隔离开关的工作原理与结构组成。
