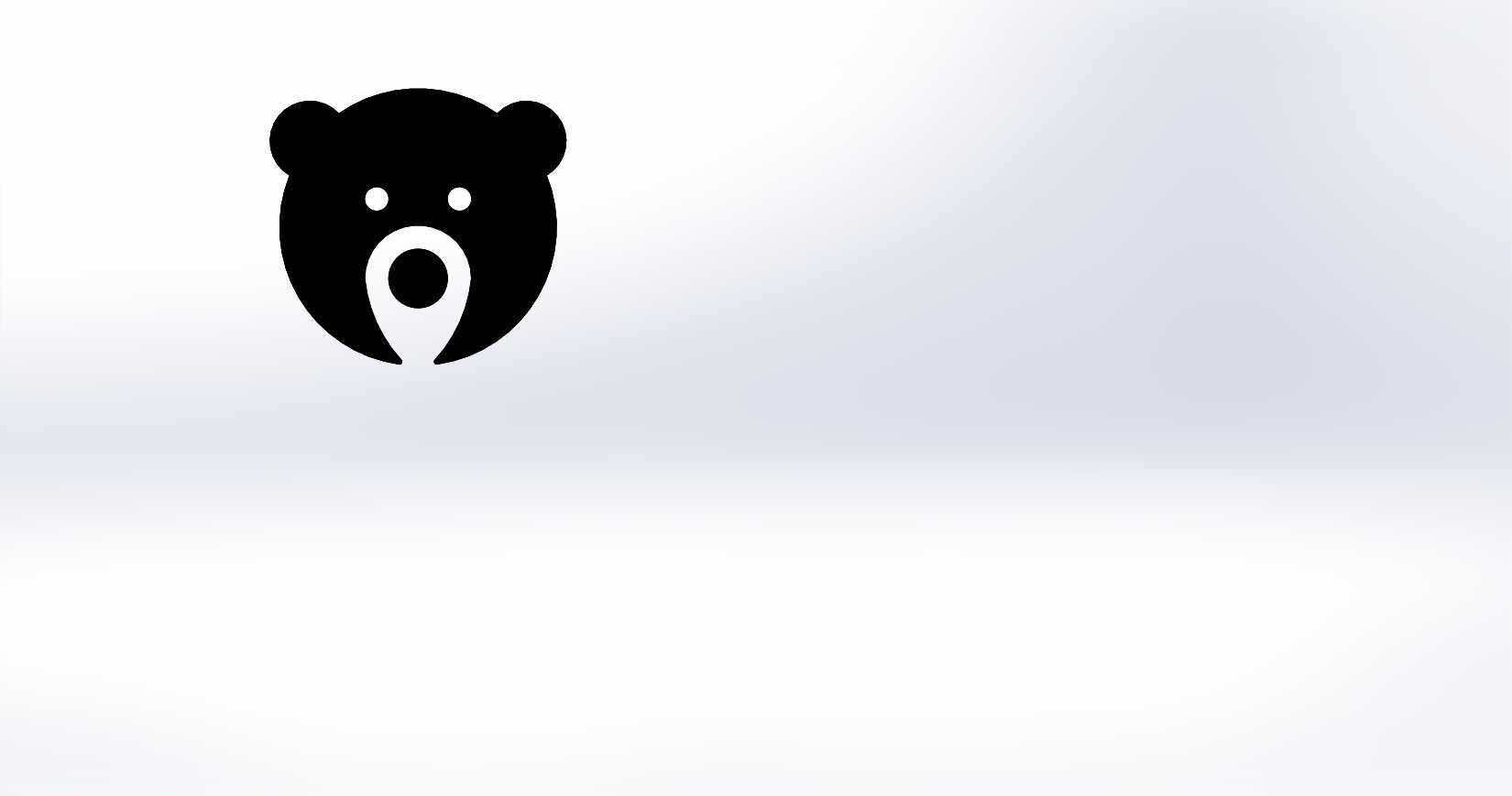

卡通熊头造型机械结构练习构件

　　这类对称式卡通造型构件，常作为机械建模入门阶段的曲面与特征综合练习载体，也可衍生应用于文创周边的结构适配、小型设备装饰端盖、儿童用品的外观结构件等场景。从实际建模逻辑来看，该构件采用完全对称的结构布局，以竖直中心面为基准拆分左右两侧特征，建模时仅需完成单侧轮廓构建后通过镜像特征即可完成整体主体结构，能有效锻炼基准面选择、对称特征管控的基础建模能力。构件整体外轮廓为圆润的类圆形头部造型，顶部两侧对称布置凸起的耳状结构，耳位与头部主体采用顺滑的圆角过渡，避免出现应力集中的尖角结构，若作为实际注塑件生产，这种过渡设计也能优化熔体填充路径，减少注塑缺陷。面部特征采用下沉式的凹槽与凸起组合设计，两个圆形眼部特征为等径对称布置，

　　鼻部为上宽下窄的水滴形镂空结构，镂空区域边缘同样做了等半径圆角处理，既保证外观线条流畅，也能在实际加工时减少刀具路径的拐点冲击，降低CNC加工时的断刀风险。从安装边界来看，该构件背部预留平整的安装贴合面，可通过背部的定位柱或者粘接层与基体结构固定，整体厚度控制在常规装饰件的合理区间，不会占用过多安装空间，适配小型设备的外装需求。设计思路上，该练习构件刻意将规则几何特征与自由曲面特征结合，圆形眼部属于规则拉伸切除特征，头部外轮廓与鼻部镂空属于样条曲线驱动的自由曲面特征，建模过程中需要兼顾轮廓的视觉协调性与特征参数的可修改性，所有样条曲线的控制点都布置在对称基准面或者水平、竖直辅助线上，方便后续调整造型比例时不会出现特征错位。

　　在实际工程应用中，这类造型构件如果用于产品外观，还需要在背部设计均匀分布的加强筋，筋位高度控制在壁厚的0.8倍左右，避免注塑冷却时出现表面缩痕，同时在镂空区域的边缘设计0.2mm左右的倒角，去除加工毛刺，提升装配时的操作安全性。作为建模练习素材，该构件覆盖了草图绘制、对称约束、拉伸凸台、拉伸切除、圆角特征、镜像特征等多个基础建模命令的综合运用，能帮助初学者建立特征建模的逻辑思维，理解从二维轮廓到三维实体的转化过程，同时锻炼曲面顺滑度的把控能力，避免出现曲面褶皱、特征衔接生硬的问题。构件的整体尺寸可根据实际应用场景等比例缩放，作为小型装饰件使用时整体外径可控制在50mm以内，作为大型设备的装饰标识使用时可放大至200mm以上，

　　缩放过程中所有圆角参数、特征比例都可通过全局变量联动调整，保证造型比例不会失真。在结构强度方面，由于该类构件多为非承载的装饰类零件，壁厚设置在1.5-2mm即可满足常规使用需求，若需要承受一定的外部冲击，可在背部增加网格状加强筋，提升整体结构刚性，同时不会过多增加零件重量。建模过程中需要注意耳部特征与头部主体的合并逻辑，避免出现实体间的零厚度缝隙，保证模型为单一连续实体，可直接导入后续的工程图模块或者CAM加工模块，不需要额外进行几何修复。
