折弯式钣金支撑连接构件三维建模

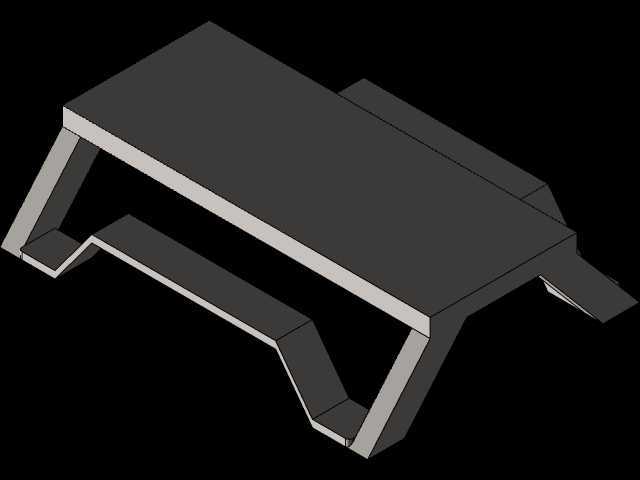

　　这类折弯成型的支撑构件，在轻工装配线、小型设备机架搭建场景里应用十分普遍，很多时候作为设备侧护板与主框架之间的过渡连接支撑，或是小型物料导槽的侧边承托件使用，不需要额外焊接加强筋，依靠板材自身折弯形成的结构刚度就能满足常规静载荷下的支撑需求。从结构形态来看，构件主体采用等厚薄板材经多道折弯工序成型，顶部为平整的安装贴合面，预留的平面区域可以直接通过螺栓与上方的平板类部件锁附，两侧向下延伸的支腿经过两次角度折弯，形成向外倾斜再向内收的支撑形态，支腿末端的平直段可以与底部安装基面贴合固定，整体形成类似桥型的支撑跨度，中间留空的区域既可以避让设备内部的走线、小型管路，也能降低构件自身重量，减少材料消耗。设计这类构件的时候，

　　首先要核算安装位置的跨距需求，顶部平面的长宽尺寸要完全覆盖上方被支撑部件的安装接触面，避免出现支撑悬空导致的局部应力集中，折弯处的内R角需要匹配所选板材的厚度，常规冷轧钢板折弯时内R角取板材厚度的0.5到1倍，防止折弯处出现开裂或者应力集中导致的疲劳变形，两侧支腿的折弯角度需要结合安装高度计算，既要保证整体支撑高度符合设备的装配尺寸链要求，也要让支腿的倾斜角度形成合理的受力分力路径，避免垂直载荷直接作用在折弯焊缝或者板材薄弱处。实际装配过程中，这类构件的安装边界需要提前预留足够的螺栓操作空间，顶部安装孔的位置要避开折弯线至少两倍板材厚度的距离，防止孔位在折弯过程中出现拉扯变形，底部支腿的固定孔位需要与基面的安装孔位严格对齐，

　　考虑到钣金件折弯存在的角度公差，孔位设计时可以适当将安装孔做成长圆孔，预留1到2毫米的装配调整余量，降低现场装配的对位难度。从受力特性来看，这种一体折弯成型的支撑件相比焊接拼接的同类型构件，没有焊接热影响区带来的材料性能变化，整体结构一致性更好，在承受垂直方向的静载荷时，应力主要集中在折弯过渡区域，设计时可以通过有限元仿真对折弯处的应力值进行校核，确保最大应力值低于所选板材的屈服强度，若需要承受一定的侧向冲击载荷，还可以在支腿的折弯内侧增加小尺寸的三角加强筋，或是适当增加板材厚度来提升整体抗变形能力。在生产线的实际应用里，这类构件常被用在皮带输送机的侧边导料板支撑、小型电控箱的安装托架、设备检修门的限位支撑等位置，

　　因为其一体成型的结构不需要后续的焊接打磨工序，表面处理可以直接采用静电喷塑或者镀锌工艺，生产效率高，成本也相对更低，适合批量加工使用。建模过程中需要重点关注折弯系数的设置，不同材质、不同厚度的板材折弯系数存在差异，要匹配实际加工工厂的折弯工艺参数，确保展开后的下料尺寸准确，避免加工出来的构件出现安装尺寸偏差，同时要注意各折弯边之间的避让关系，防止折弯过程中出现板材干涉，导致构件无法成型。
