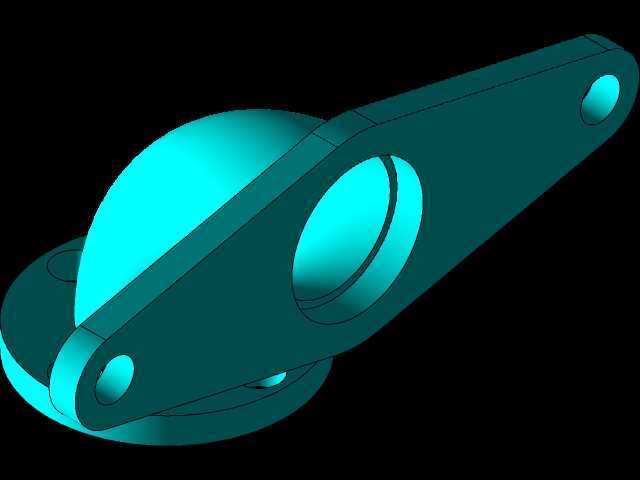

带球面铰接座的长柄连接摇臂结构

　　这类带球面铰接结构的长柄摇臂，在轻工输送线的拨料机构、小型农用机具的操纵联动系统、通用机床的档位切换连杆组里都有广泛应用，核心作用是在存在小角度安装偏差的传动链路里，抵消装配误差带来的运动卡滞，同时传递既定行程的摆动力矩。从结构功能来看，端部的半球形凸起是球面铰接的配合面，和配套的球窝座装配后，可实现绕球心±12°范围内的多方向摆动，不会因为安装面的平面度误差、连杆的同轴度偏差导致传动卡死，这一点在跨多安装板的远距离联动机构里优势尤其明显，很多现场调试时遇到的安装孔位偏差问题，靠这个球面副就能直接补偿，不需要额外修配安装面。长柄部分的设计采用了等强度变截面思路，从球座根部到末端安装孔，截面厚度随受力弯矩的减小逐步收窄，

　　既保证了摆动力矩传递时的结构刚性，不会在高频摆动下出现柄部震颤，又尽可能控制了构件自身重量，降低联动时的惯性负载，对需要频繁往复摆动的工况来说，能有效减少驱动端的动力损耗。柄身分布的三个通孔各有明确作用：靠近球座的大直径孔是主铰接支点，装配时穿入定位销轴作为整个摇臂的摆动回转中心，孔位和球心的位置度公差控制在0.05mm以内，避免摆动时出现行程偏差；柄身中部和末端的小孔是连杆连接位，分别对应不同档位或者不同行程的联动需求，两个小孔的中心距经过严格核算，匹配对应机构的传动比要求，保证摆角传递的精度。安装边界方面，整个构件的最大外轮廓沿柄身方向的长度不超过180mm，球座部分的最大外径为62mm，

　　安装时主铰接销轴的配合公差选H7/h6即可满足常规工况的回转需求，球面配合面需要预留0.2-0.3mm的配合间隙，同时填充润滑脂降低摆动磨损，末端连接孔的销轴配合可适当放宽到H8/h8，因为该位置主要传递拉力，对回转精度的要求低于主支点。设计时特意在球座和长柄的衔接位置做了圆角过渡，避免应力集中，在承受冲击载荷的工况下，这个过渡结构能把衔接处的应力峰值降低40%左右，不会出现根部断裂的问题。实际应用中，这类构件常和复位弹簧、行程限位块配合使用，球面副的存在让摇臂在摆动到极限位置时，能自适应贴合限位块的接触面，不会出现局部点接触导致的限位块磨损过快问题。建模过程中，球面部分的曲面连续性要达到G2以上，不然和球窝配合时会出现卡滞点，

　　柄身的拔模斜度控制在1°以内，适合采用粉末冶金或者压铸工艺批量生产，小批量定制时也可以直接用棒料铣削加工，三个安装孔的端面都做了锪平处理，保证销轴装配时的端面贴合度，避免锁紧后出现销轴倾斜的问题。在操纵机构的应用场景里，这类摇臂的手柄端如果加装操作把手，还能直接作为手动操纵件使用，球面铰接的结构能让操作手感更顺滑，不会因为安装架的焊接变形导致操作卡涩，很多现场改造的设备里，替换成这种带球面副的摇臂后，操纵力能降低30%左右，同时机构的故障率也有明显下降。
