双铰接连杆传动连接构件结构设计

　　这类双铰接连杆构件常见于各类需要往复摆动、力传递的机械传动链路中，从轻工自动化设备的摆臂驱动机构，到输送线的张紧调节结构，再到小型工程机械的操作连杆组，都能见到同结构原理的构件身影。它的核心作用是在两个存在相对摆动需求的铰接点位之间，传递既定方向的拉压力，同时通过两端的铰接副抵消安装与运动过程中的角度偏差，避免刚性连接带来的应力集中问题。

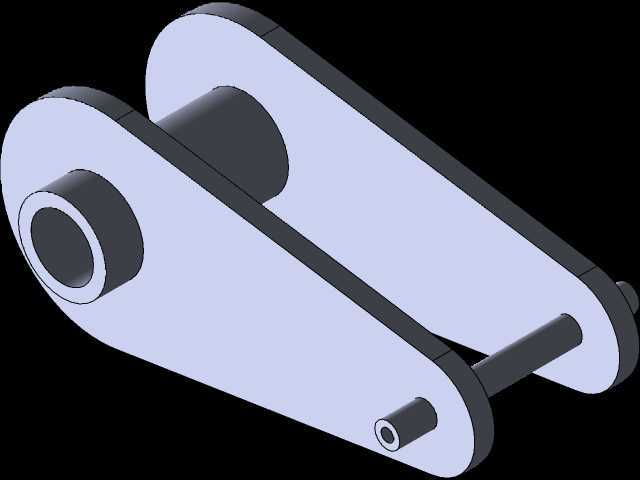

　　从结构设计逻辑来看，构件主体采用双侧板平行夹持的结构形式，两块轮廓完全一致的连接板通过中间的支撑衬套保持固定间距，两端分别设置同轴的铰接孔位，孔内预设衬套安装位，可根据实际载荷需求选配铜基自润滑衬套或者滚针轴承，降低铰接转动过程中的摩擦损耗。两端铰接孔的中心距是这类构件最核心的尺寸参数，直接决定了传动链路的运动行程与力臂比例，设计时需要结合整套机构的运动仿真结果反复校核，避免出现运动死点或者行程不足的问题。

　　在安装边界层面，构件的整体厚度由双侧板外侧面间距决定，安装时需要确保两侧铰接支座的开口宽度与该尺寸匹配，预留0.2-0.5mm的轴向窜动间隙，避免运动过程中出现侧板与支座的摩擦卡滞。两端铰接孔的内径尺寸需要与配套使用的铰接销轴外径保持过渡配合公差，销轴的固定方式可根据维护需求选择卡簧限位或者螺栓锁紧，日常运维时只需要定期在铰接位置补充润滑脂，就能保证构件长期稳定运行。

　　设计这类构件时，首先要根据整套机构的传递载荷计算连接板的截面厚度，若载荷存在交变冲击特性，还需要在连接板的轮廓转角处设置足够大的圆角过渡，降低应力集中系数，避免长期运行出现疲劳断裂。中间的支撑衬套除了保持两侧板的间距，还能在构件承受侧向力时提升整体抗扭刚度，衬套与连接板的连接可采用过盈压装或者焊接固定，根据实际加工条件选择即可。

　　在实际应用场景中，这类构件不会单独使用，通常会与驱动摆臂、从动摇杆共同组成四连杆机构，实现旋转运动到指定轨迹摆动的转换，比如自动化包装设备的料斗翻转机构、农用机械的操纵杆传动链路、健身器材的阻力传递结构，都是依靠这类双铰接连杆完成力与运动的传递。相比单板式的连杆结构，双侧板夹持的设计在同等重量下拥有更高的抗弯截面模量，能承受更大的径向载荷，同时铰接孔的双侧支撑结构也能让销轴受力更均匀，减少销轴的弯曲变形风险，延长整套铰接副的使用寿命。

　　建模过程中需要重点关注两侧板的孔位同轴度公差，若同轴度偏差超过0.1mm，安装后会出现铰接转动卡滞、销轴偏磨的问题，因此在特征建模时可先绘制单侧连接板的轮廓，通过镜像特征生成另一侧的板件，再通过同轴配合约束完成中间衬套与铰接端结构的装配，从建模逻辑上保证孔位的同轴度要求。另外连接板的外轮廓需要根据运动包络线进行修剪，确保构件在整个摆动行程范围内，不会与周边的其他设备零部件发生运动干涉，必要时可在建模环境中进行全行程的运动干涉检查，提前排查结构冲突问题。
