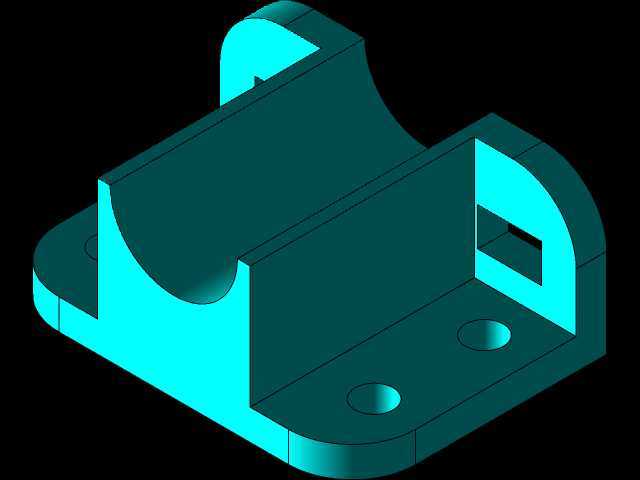

带安装底座弧形槽支撑固定座结构

　　这类带弧形承托槽的双侧带耳安装支座，在轻工输送线、小型工装夹具台、非标自动化设备的物料承托工位应用十分广泛，日常设备运维中也常作为替换备件加工制作。从结构功能来看，底座平面开设的两个沉头安装孔，是用于穿装内六角圆柱头螺钉，将整个支座固定在设备的安装基板或者型材架面上，沉孔设计可以让螺钉头部完全埋入底座平面，不会突出表面干涉上方放置的工件，避免安装后出现凸起剐蹭的问题。中间的大半径弧形凹槽是核心的承托工作面，主要用来适配圆柱形的轴类、辊类零件，比如输送线的从动辊轴端支撑、小型导杆的端部承托，弧形面的曲率和被支撑的圆柱件外径匹配，能保证接触面积足够，减少局部压应力，避免长期承重出现接触面压溃变形的情况。

　　两侧向上延伸的立板上开设的方形通槽，是用于穿装锁紧件或者定位销，当圆柱形工件放置到弧形槽内之后，可以在方槽内穿装压条或者锁紧螺栓，对工件进行侧向限位，防止设备运行过程中因为振动导致工件从弧形槽内脱出，同时方槽的长条形设计也预留了一定的调节余量，可以适配一定直径范围内的圆柱件固定，不用针对每一种直径的轴单独制作支座，提升了零件的通用适配性。设计这类支座的时候，首先要确认的是安装边界尺寸：底座的总长度和宽度需要匹配安装位置的预留空间，两个安装孔的中心距要和设备基板上预先加工的螺纹孔位置完全对齐，避免出现安装孔位错位无法装配的问题；弧形槽的半径尺寸需要根据被承托工件的外径确定，公差一般取H8到H9之间，既保证工件可以顺利放入槽内，

　　又不会因为间隙过大导致支撑晃动；两侧立板的高度要满足，当工件放置在弧形槽内之后，立板上方的方槽位置刚好对准工件的轴线高度，这样穿装的锁紧件可以正好压在工件的侧面中心位置，锁紧受力均匀不会出现工件翘起的问题。壁厚设计上，底座的厚度一般取安装孔直径的1.2到1.5倍，保证螺钉拧紧的时候底座不会出现变形，两侧立板的厚度要根据承重需求计算，常规工况下承受50kg以内的静载荷时，立板厚度取8到10mm即可满足强度要求，立板和底座连接的位置做了小圆弧过渡，避免直角连接处出现应力集中，在长期受交变载荷的时候出现开裂问题。实际建模过程中，要注意几个容易出错的细节：沉头孔的深度要和选用的螺钉长度匹配，保证螺钉拧紧后头部低于底座平面0.5到1mm；

　　弧形槽的加工面要标注粗糙度要求，一般取Ra3.2即可，不需要过高的光洁度增加加工成本；两侧方槽的棱边要做0.5mm的倒角，去除加工毛刺，避免穿装锁紧件的时候被毛刺卡滞。这类支座一般采用Q235钢板焊接后铣削加工，或者直接用45号钢整块铣削成型，承重要求高的工况也可以采用铸钢件毛坯再精加工，不同的加工工艺对应的建模拔模斜度、加工余量预留也有区别，如果是整块铣削的零件不需要预留拔模斜度，焊接件则要在焊接位置标注焊脚高度要求，铸造成型的零件要在所有垂直于分型面的位置预留1到1.5度的拔模斜度，方便脱模。在装配场景中，这类支座通常是成对使用，分别支撑在圆柱工件的两端，安装的时候需要先把两个支座的安装面找平，保证两个弧形槽的同轴度误差在允许范围内，不然会导致被支撑的辊轴或者导杆出现卡滞、转动不顺畅的问题，严重的时候还会加剧工件的磨损，缩短设备的维护周期。
