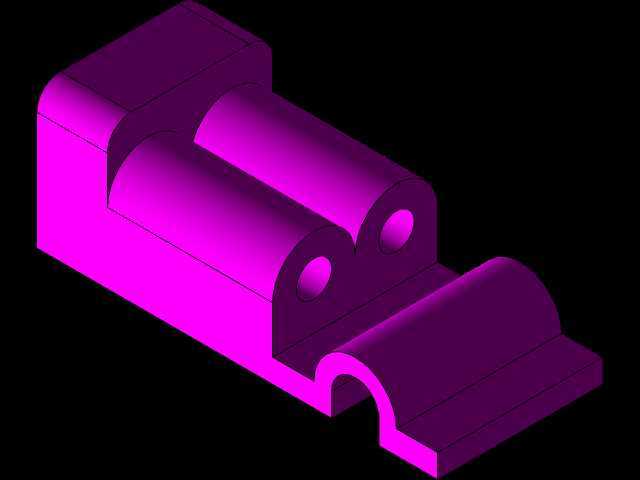

双圆弧槽带安装座机械练习构件

　　在日常的机械结构设计练习与基础构件验证环节，这类带双圆弧容纳槽的一体式安装座构件，常被用作入门级结构建模与工艺适配的练习载体，也可作为小型传动机构中辊轴类零件的支撑基座使用。从实际应用场景来看，这类构件多适配于轻载输送线的端部辊组支撑、小型工装夹具的定位座体，或是教学演示用传动模组的固定基座，能够为并排布置的两根圆柱类零件提供稳定的径向限位与轴向支撑，同时自带的延伸弧形托板可对零件伸出端形成辅助承托，避免悬臂过长产生的形变问题。

　　从功能特性上看，该构件采用一体式块体结构设计，主体基座部分做了直角棱边倒圆角处理，既能够消除应力集中隐患，也可避免装配过程中锐边划伤操作人员；两个并排布置的半圆弧容纳槽与端部的同轴通孔配合，可穿入锁紧销或紧固件，实现对嵌入槽内圆柱零件的锁紧固定，防止工作过程中出现轴向窜动；基座一侧延伸出的弧形托板与槽体圆弧半径保持一致，可对圆柱零件的外伸段形成连续支撑，托板底部的开槽结构既能够减轻构件整体重量，也可避让配套的传动连接件，避免装配时出现干涉。

　　设计思路上，这类构件优先采用一体式铣削加工的工艺路径，建模过程中先绘制主体基座的矩形截面轮廓，拉伸形成基础块体后，通过布尔运算切除出两个并排的半圆弧容纳槽，再在槽体端部绘制同轴通孔完成孔位加工；延伸托板部分采用与槽体同半径的圆弧曲面拉伸成型，底部的避让槽通过二次切除实现，所有棱边按照装配工艺要求做R2-R5的圆角过渡，既满足加工时的刀具路径要求，也提升构件的整体结构强度。建模过程中需要重点保证两个圆弧槽的同轴度与中心距公差，槽面的表面粗糙度需要控制在Ra3.2以内，保证与圆柱零件配合时的接触面积均匀，避免局部应力集中。

　　从外形尺寸与安装边界来看，这类练习构件的整体长宽高比例约为3:2:1.5，主体基座的厚度需要满足容纳槽直径的1.2倍以上，保证槽壁有足够的支撑强度；两个圆弧槽的中心距根据配套圆柱零件的直径设定，通常为零件直径的1.1倍，避免两零件装配后出现外圆干涉；端部通孔的直径根据选用的锁紧紧固件规格设定，通常比紧固件公称直径大0.2-0.5mm，满足装配间隙要求；延伸托板的长度约为圆柱零件直径的1.5倍，能够为外伸段提供足够的支撑长度，托板底部的开槽宽度需要大于配套连接件的最大外径，预留至少2mm的装配避让间隙；构件底部为平面安装基准面，可通过螺栓固定在设备安装平台上，安装孔位可根据实际安装需求在基座平面上灵活布置，孔边距需要满足螺栓连接的最小边距要求，避免安装时出现基体开裂问题。

　　在实际建模练习过程中，这类构件能够帮助初学者快速掌握拉伸、切除、圆角、同轴孔等基础建模命令的使用，同时理解机械结构中支撑类零件的设计逻辑，包括应力集中规避、装配干涉检查、工艺圆角处理等基础设计要点；在实际工业应用中，这类构件经过尺寸调整与强度校核后，可直接用于轻载传动机构的支撑部位，替代分体式的支撑座组件，减少装配零件数量，提升机构的整体刚性。需要注意的是，这类构件如果用于实际生产场景，需要根据实际负载情况调整基座厚度与槽壁厚度，选用对应的金属或工程塑料材质，同时对配合面做相应的表面处理，满足耐磨、防锈等使用要求。
