带安装耳的弧形压紧支座结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:463731
  • 带安装耳的弧形压紧支座结构设计

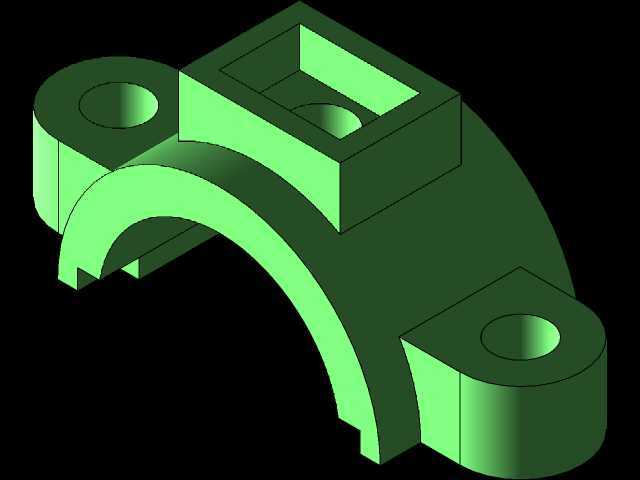

  这类带双侧安装耳的弧形压紧支座,常见于中小型传动设备的轴系限位、管线抱装以及工装夹具的压紧定位场景,在轻工输送线、小型机床辅件、流体管路固定结构中都能见到同结构逻辑的零件。从结构形态来看,零件主体为半圆弧拱形结构,拱形内侧为工作面,弧度匹配被固定件的外圆轮廓,装配后可与被固定件形成面接触,相比点接触或线接触的压紧结构,能大幅降低接触面压,避免被固定件表面出现压痕或局部应力集中,尤其适合固定表面精度要求较高的光轴、薄壁管件类部件。零件顶部设置带内凹型腔的方形凸台,凸台中心预留通孔,用于穿装压紧调节螺栓,工作时螺栓向下施加预紧力,通过顶部凸台将力均匀传导至整个拱形主体,避免局部受力导致的拱形结构变形;顶部的内凹型腔并非减重设计,

  实际是为螺栓头、锁紧螺母预留容纳空间,避免装配后紧固件突出零件表面,干涉周边其他部件的安装排布,同时也能对紧固件形成径向限位,防止设备运行过程中螺栓受振动出现松脱偏移。两侧的安装耳为对称布置的带孔凸耳结构,凸耳上的通孔为光孔,用于穿装固定螺栓,将整个支座锁定在安装基座上;两个安装耳的底面与拱形结构的下端面处于同一装配基准面,装配时可完全贴合基座的安装平面,保证支座安装后不会出现倾斜,确保弧形工作面与被固定件的同轴度。从设计逻辑来看,拱形结构的壁厚做了渐变处理,靠近顶部凸台的位置壁厚更大,向两侧安装耳方向逐步减薄,这是因为预紧力施加在顶部位置,该区域承受的弯矩最大,增加壁厚可提升结构刚性,避免压紧过程中拱形开口出现外张变形;

  两侧安装耳与拱形主体的衔接位置做了大圆角过渡,消除应力集中点,避免零件在反复受载、设备振动的工况下出现衔接位置开裂的问题。安装边界方面,两个安装耳的孔位中心距为固定安装尺寸,设计时需匹配基座上的预留螺孔间距,装配时无需额外调整孔位;拱形结构的内弧半径决定了可适配的被固定件直径范围,外弧轮廓尺寸则限定了零件安装后所需的径向空间,在排布周边部件时需预留足够的避让空间,避免零件与周边结构产生运动干涉。这类零件的建模过程需要重点关注几个细节:一是弧形工作面的轮廓公差,需保证与被固定件的配合间隙在合理范围,间隙过大会导致压紧后出现松动,间隙过小则会造成装配困难;二是安装耳孔的轴线与装配基准面的垂直度,若孔位倾斜,会导致螺栓安装后出现别劲,

  长期运行容易造成螺栓断裂;三是顶部凸台的通孔与拱形内弧面的同轴度,保证压紧力沿拱形结构的中心轴线传导,避免偏载导致的零件变形或被固定件移位。在实际工况中,这类支座通常配合另一半同弧度的支座组成完整的抱箍结构,通过两侧安装耳的螺栓锁紧,形成对轴类或管件的周向固定,相比整体式的轴套结构,这种剖分式的压紧支座拆装更加便捷,设备维护时无需拆卸轴端的其他部件,即可完成支座的更换或被固定件的位置调整,大幅降低设备维护的工作量。对于需要频繁调整固定位置的管线、可调节轴系结构,这类支座的适配性远高于整体式固定结构,同时其结构紧凑,占用安装空间小,在空间受限的设备内部布局中也能灵活布置。建模时还需注意各棱边的倒角处理,除了安装贴合面、工作面保留锐边保证装配精度外,其余非配合棱边都需做小尺寸倒角,去除加工毛刺,避免装配过程中划伤操作人员,同时也能消除零件热处理过程中的边角应力集中问题,提升零件的整体使用寿命。
