带法兰连接端的框式支撑构件结构

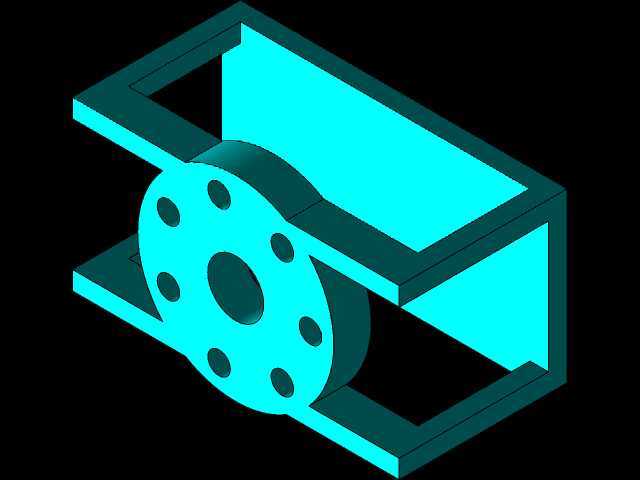

　　日常做结构设计练习时，这类带法兰端的框式支撑构件是很典型的练手对象，很多入门工程师在掌握基础拉伸、切除、阵列命令后，都会接触这类组合结构的建模，它的结构逻辑也能映射到不少实际工业场景里的零部件设计思路。先看实际应用场景，这类结构的原型常出现在小型流体管路的支撑转接部位，比如实验室小型气路、设备内部冷却回路的管路固定段，框体部分用来卡合在设备的型材安装梁上，带孔的法兰端用来对接管路接头，既承担管路的支撑承重，又实现管路的对接密封功能，部分小型输送线的侧边导向轮安装座也会采用类似的框式加法兰结构，框体卡在输送线的铝型材横梁上，法兰端用来安装导向轮的转轴组件，不需要额外做复杂的安装支架，一体结构的刚性更好，装配环节也能减少零件数量。

　　从功能特性来看，这个构件的框体部分是双侧开口的槽型结构，槽的内宽尺寸需要和配套安装的梁体宽度做间隙配合，通常单边留0.2到0.5mm的装配间隙，方便安装时顺利卡入，同时槽的深度要满足安装后不会从梁体侧向滑脱的要求，一般槽深不小于梁体对应方向尺寸的三分之一，避免设备运行振动时出现松脱。前端的法兰盘做了圆周均布的安装孔，中心是大直径的通孔，这个中心孔是介质或者转轴的过孔，圆周的小孔用来穿装螺栓，实现和对接部件的紧固连接，孔的数量和分布直径要和对接的标准法兰或者接头尺寸匹配，建模时做圆周阵列要注意孔的数量和角度公差，实际加工时这类孔的位置度公差一般控制在0.1mm以内，保证对接时螺栓能顺利穿入。设计思路上，这类构件优先采用一体成型的结构，

　　如果是金属材质可以采用铸造成型后再做机加工，塑料材质则可以直接注塑成型，减少装配环节的累积误差。建模时通常先绘制框体的截面轮廓，拉伸得到框体的基础实体，之后在法兰端的基准面上绘制法兰的外圆和中心孔轮廓，拉伸得到法兰的基础结构，再绘制单个安装孔的轮廓，通过圆周阵列命令生成所有的安装孔，最后对所有的锐边做倒圆角处理，倒圆角半径一般取1到2mm，既可以去除加工后的毛刺，也能减少应力集中，避免构件在受振动载荷时出现应力开裂的问题。外形尺寸方面，这类练习构件的整体长度一般控制在150mm以内，框体的外宽在100mm左右，法兰盘的外直径和框体的宽度适配，一般比框体外宽小10到20mm，避免法兰突出框体过多影响安装。安装边界上，框体卡入梁体后，

　　需要在框体的上下侧壁预留紧定螺丝的安装孔位，实际应用中通过紧定螺丝顶紧梁体表面，实现构件的位置固定，不需要额外做焊接或者打孔，安装和调整位置都很方便；法兰端对接时，要注意法兰端面和对接部件端面的平行度，安装时需要在两个端面之间加装密封垫或者调整垫片，保证密封性能或者转轴的同轴度。很多新手在建模这类结构时容易忽略框体内壁和法兰端面的垂直度要求，实际加工中如果这个垂直度超差，会导致法兰对接后出现歪斜，要么密封失效漏液漏气，要么转轴安装后出现偏磨，缩短部件的使用寿命，所以建模时就要注意各个特征的基准统一，所有和安装相关的面都要以同一个基准面为参照标注尺寸，减少基准转换带来的误差。另外，框体的侧壁厚度也要根据实际承载情况设计，作为管路支撑时，侧壁厚度一般取5到8mm就能满足承重要求，如果是用来安装导向轮这类受径向载荷的部件，侧壁厚度要适当增加到10mm以上，避免受载后框体出现变形张开，导致安装位置偏移。这类结构虽然是基础练习模型，但涵盖了机械结构设计里的支撑、连接、安装配合等多个核心知识点，把这类基础结构的设计逻辑摸透，后续做复杂设备的支架、转接件设计时就能快速理清结构思路，避免出现安装干涉、刚性不足这类常见的设计问题。
