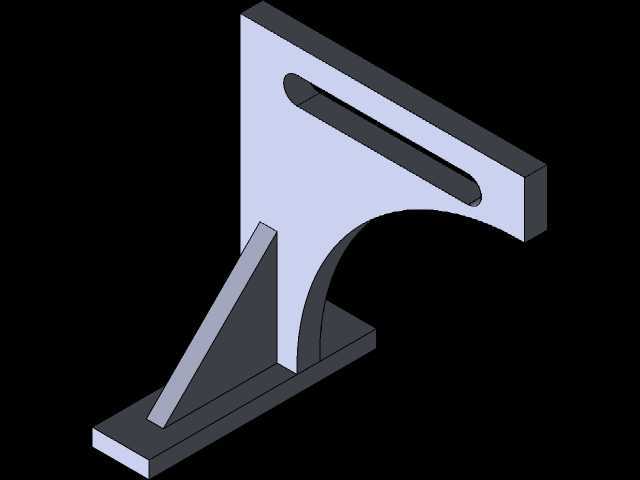

带腰形槽加强筋直角支撑座结构设计

　　这类带加强筋的直角支撑构件，在轻工生产线的侧边导向安装、小型设备机架的边角加固场景中应用十分普遍，很多时候会作为设备外围防护栏的固定角座、输送线侧边导条的安装基座来使用，区别于普通无筋角码，它的竖向立板上开设了通长的腰形安装槽，安装时不需要提前精准配打安装孔，能沿着槽长方向调整安装位置，补偿机架焊接或者型材拼接时产生的位置累计误差，现场装配的容错率比固定孔位的角座高很多。从结构设计逻辑来看，底部的安装底板是整个构件的承载基础，设计时要保证底板平面的平面度公差控制在合理范围，避免安装时出现翘曲，导致紧固后构件产生内应力，长期受载出现开裂；竖向立板和底板之间的三角加强筋，是整个结构刚度提升的核心，筋板的厚度不需要和立板、底板等厚，

　　通常取主板厚度的0.7-0.8倍即可，既能避免厚壁连接处出现材料堆积导致的成型缺陷，也能在控制整体重量的前提下，大幅提升立板承受侧向载荷时的抗变形能力，要是没有这处三角筋，立板在受到垂直于板面的侧向推力时，根部很容易因为应力集中出现弯折，尤其是在设备运行有持续振动的工况下，无筋结构的疲劳失效速度会快很多。立板上的腰形槽设计也有实际考量，槽的两端做了圆弧过渡，避免直角位置产生应力集中，槽的宽度要适配常用的紧固件外径，保证螺栓能顺利穿入同时不会有过大的旷量，槽的长度方向沿着立板的高度方向布置，能适配不同安装高度的配套件调整需求，比如安装光电开关支架、小型导向挡块的时候，可以顺着槽上下调整位置，不需要额外加工过渡连接件。在安装边界方面，

　　这类支撑座的底板通常会开设两个或者四个沉头安装孔，用来把整个构件固定在铝型材框架或者钢结构机架的安装面上，沉头孔的深度要保证螺栓紧固后头部不会高出底板平面，避免影响底板和安装面的贴合度；整体的外形尺寸要匹配安装空间，通常竖向立板的高度不会超过底板长度的1.5倍，避免力臂过长导致支撑稳定性下降，立板的厚度根据承载需求选定，常规轻载工况下6-8mm的板厚就能满足使用要求，要是承受较大的冲击载荷，可以适当增加板厚同时加大加强筋的包覆范围，把筋板的斜边延伸到靠近腰形槽下端的位置，进一步提升立板根部的承载能力。实际建模过程中，要注意几个工艺细节：所有的棱边都要做合理的倒角或者圆角处理，避免锐边划伤安装人员，

　　也能减少热处理或者切削加工时的应力集中；腰形槽的内壁要保证和立板板面垂直，避免螺栓穿入时出现卡滞；加强筋和立板、底板的连接处要做小圆角过渡，不能是直角相接，不管是采用钣金折弯焊接成型，还是采用整块材料铣削成型，圆角过渡都能有效降低连接处的应力集中系数，提升构件的疲劳寿命。在实际选型使用时，要是用在食品加工或者有腐蚀的工况下，材质可以选用304不锈钢，表面做抛光处理，避免积垢同时提升耐腐蚀能力；普通工业工况下用Q235板材焊接后做喷塑处理即可，成本更低且能满足防锈要求。这类构件虽然结构不复杂，但是在小型自动化设备的结构搭建中使用率很高，合理的结构设计能大幅降低现场装配的调整难度，减少后期维护时的更换成本，很多新手建模时容易忽略筋板和主板连接位置的圆角处理，或者腰形槽两端的圆弧半径和槽宽不匹配，导致实际加工出来的零件无法顺利装配，或者受力时容易在应力集中位置开裂，建模时需要结合实际装配和加工工艺来调整细节尺寸，不能只追求外观的几何形状而忽略工程实际的使用需求。
