蔡司M3滚花螺纹三坐标测针结构设计

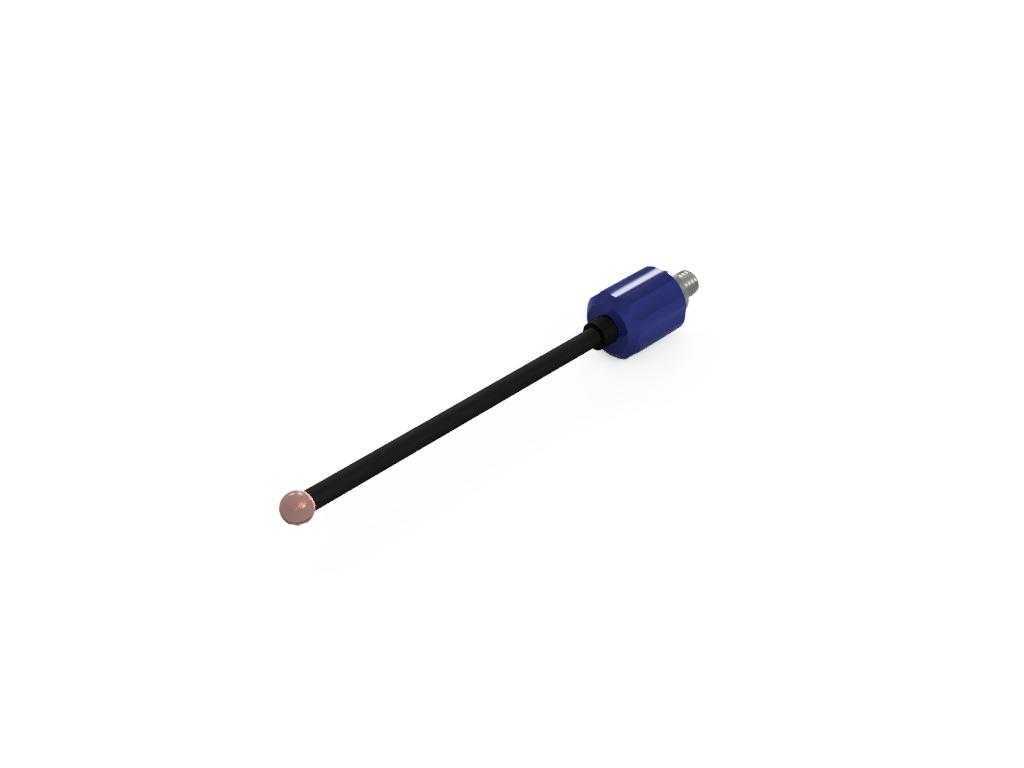

　　在精密尺寸检测环节，接触式三坐标测量机的测针是直接决定测量精度的末端执行部件，这款M3规格滚花螺纹测针，主要适配蔡司系列三坐标测量设备，可完成复杂形面工件的轮廓度、位置度、孔径、形位公差等多参数检测任务，在模具加工验证、精密零部件入厂检验、机加工工序间尺寸管控、航空航天薄壁件检测、汽车零部件尺寸校核等场景中广泛使用。从结构设计逻辑来看，这款测针采用分段式同轴结构设计，最末端的接触端选用红宝石球头，红宝石材质具备极高的硬度与极低的表面粗糙度，长期接触工件表面不易产生磨损，同时能最大程度降低测头触发时的接触形变误差，保证触发信号的稳定性。测球与测杆的连接采用热配合工艺，通过过盈配合实现无胶连接，避免粘接剂长期使用老化带来的测球松动、

　　同轴度偏移问题，保证测针在高速扫描测量过程中不会出现球头偏移导致的测量误差。测杆部分选用低形变的硬质合金材质，长径比经过反复校核，在保证足够测量深度的前提下，尽可能降低测杆自身的弯曲形变，避免测量深孔、窄槽结构时测杆触碰工件侧壁带来的误触发，测杆总长50mm的设计，可覆盖多数常规箱体类零件、轴类零件的内部尺寸测量需求，无需频繁更换加长杆就能完成多数检测任务。测针的安装连接端采用M3标准螺纹接口，螺纹段长度3.8mm，可适配绝大多数主流三坐标测量机的测座接口，连接端外部做滚花处理，滚花纹路为直纹滚花，安装时无需借助专用扳手，徒手就能完成拧紧操作，滚花的摩擦力设计经过优化，既不会因为摩擦力过小导致安装时打滑拧不紧，

　　也不会因为摩擦力过大导致拆卸时费力，同时滚花结构不会破坏螺纹的配合精度，多次拆装也不会出现螺纹滑牙的问题。连接端的主体直径做了阶梯限位设计，安装到位后台阶面会与测座安装面完全贴合，保证测针安装后的同轴度控制在微米级，避免安装倾斜带来的余弦误差。从安装边界来看，这款测针的最大外径为5mm，在测量相邻间距较小的孔组、窄槽结构时，不会出现测针主体与工件干涉的问题，测球直径3mm的选型，兼顾了小尺寸特征的测量可达性与触发稳定性，既可以测量直径3mm以上的内孔，也能完成平面、曲面的扫描测量，不会因为测球直径过小导致测球磨损加快，也不会因为测球直径过大无法进入小尺寸特征内部。在实际使用过程中，这类测针需要配合测座的旋转角度完成多方位测量，

　　其自身的重量经过严格控制，不会因为测针重量过大导致测座负载超标，影响测座的旋转定位精度，同时测杆的刚性经过验证，在标准测量力下的形变量控制在允许范围内，不会因为测杆弯曲导致测量值出现系统性偏差。设计过程中需要重点保证各段结构的同轴度，从测球球心到螺纹安装轴线的同轴度误差需要控制在微米级，否则会带来测量半径补偿的误差，直接影响最终的测量结果准确性，热配合工序的过盈量也需要严格管控，过盈量过小会导致测球在测量过程中脱落，过盈量过大则会导致测杆端部产生微裂纹，缩短测针的使用寿命。滚花段的长度设计也经过实际操作验证，长度足够手指捏持完成拆装，同时不会过长导致测针整体重量增加，也不会在测量深腔零件时与工件开口边缘产生干涉。
