M3螺纹红宝石测头三坐标测量探针

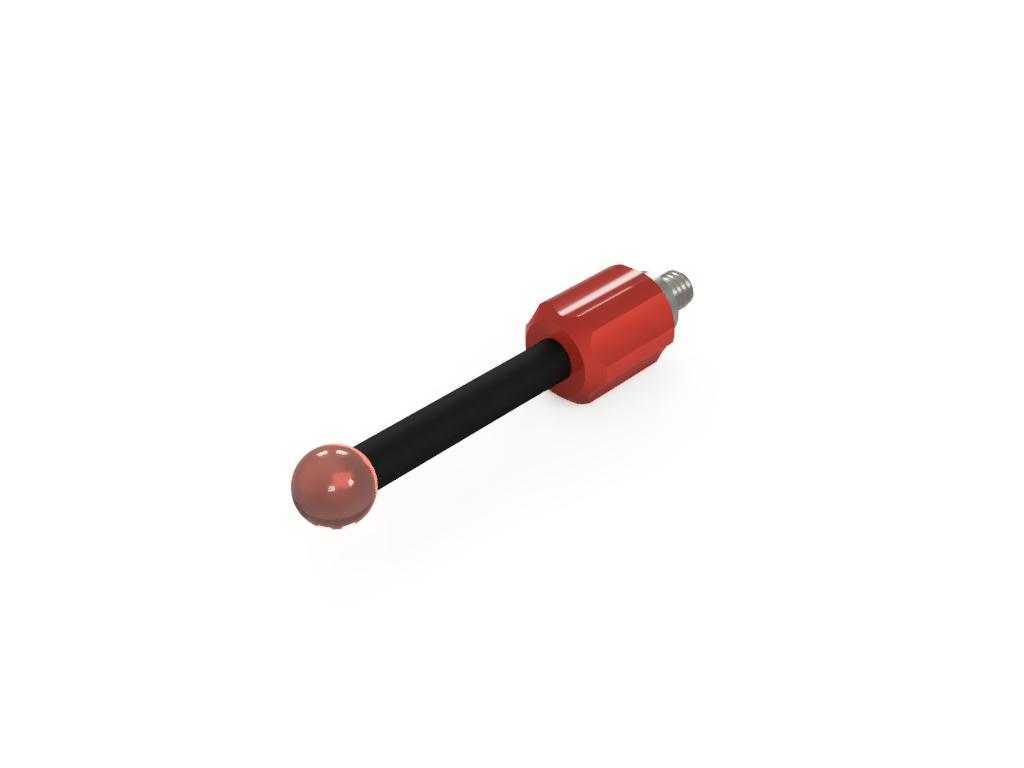

　　在精密尺寸检测环节，这类带M3安装螺纹的探针是接触式三坐标测量设备的核心执行部件，日常作业中直接承担触发式信号采集的功能，测头端接触工件表面的瞬间，设备会同步记录当前空间坐标点，通过多点拟合完成形位公差、轮廓尺寸、位置度等参数的检测。从结构设计来看，测端采用红宝石球头，材质本身硬度高、耐磨性优异，长期接触金属、硬质塑料等工件表面也不易出现磨损失圆，能保证接触点的位置精度；测杆部分做了轻量化的刚性优化，既控制整体重量避免触发时的惯性过冲，又保证足够的抗弯刚度，减少快速移动或者触测斜面时的形变量，避免测头偏摆带来的坐标误差。安装端的M3外螺纹是三坐标测头系统的通用接口规格，和主流的测座、转接模块直接适配，不需要额外定制转接件，

　　安装时只需要按照标准扭矩拧紧即可，不会因为螺纹配合间隙带来安装偏角。热配合的轴段结构是为了让测杆和安装基体、测球的连接更稳固，相比胶粘结构，热压装配的连接强度更高，在频繁触发、高速移动的工况下不会出现松脱、移位，长期使用的重复性更好。实际选型使用时，需要关注探针的有效测量长度，也就是测球球心到安装基准面的距离，这个参数直接决定了可测量的深腔、台阶位置的深度边界，测球直径为5.00mm的规格，适合大部分常规机加工件、注塑件的平面、孔位、轮廓检测，测球半径足够大，能减少工件表面微小刀纹、粗糙度带来的单点测量误差，同时不会因为球径过大无法进入小尺寸孔槽内部。日常在三坐标编程时，需要提前在软件中录入探针的测球直径、测杆长度、安装偏角参数，

　　完成测头校准之后才能开展测量作业，校准过程中用标准球对探针不同角度的触测误差进行补偿，消除安装带来的系统偏差。这类探针的结构设计充分考虑了测量场景的实际需求，红色的安装基座做了防滑的滚花结构，手动更换探针时不需要额外工具就能徒手拧紧，也能快速识别探针规格，避免和其他长度、球径的探针混装。测杆采用低膨胀系数的材质，在恒温检测车间的常规温度波动范围内，杆长的热变形量控制在微米级，不会因为环境温度小幅变化带来长度方向的尺寸偏差，保证测量结果的稳定性。在检测复杂曲面零件时，比如模具型腔、涡轮叶片轮廓，这类直杆探针可以搭配不同角度的测座旋转角度，完成不同方向曲面的触测，不需要频繁更换探针就能完成大部分点位的采集，提升检测效率。

　　针对深孔或者窄槽位置的测量，也可以搭配对应的加长杆使用，M3的通用接口能和同系列的加长模块直接连接，扩展测量深度范围，连接后的整体刚性也能满足常规触发测量的精度要求。从装配工艺来看，红宝石测球和测杆的连接采用高精度的同轴度装配，保证测球球心和测杆轴线、安装螺纹轴线的重合度，避免出现偏心带来的半径补偿误差，出厂前的同轴度校验会把偏心量控制在微米级别，满足高精度测量的要求。实际车间使用中，这类探针需要定期检查测球的磨损情况，如果测球表面出现划痕、崩缺，就需要及时更换，否则磨损位置的实际接触点和理论球心位置出现偏差，会直接导致所有测量数据出现系统误差；同时也要检查测杆是否有弯曲变形，如果测杆受碰撞出现弯折，即使弯折量很小，也会导致测头校准的补偿值出现偏差，无法保证测量准确性。
