2毫米绝缘微型香蕉插座三维结构设计

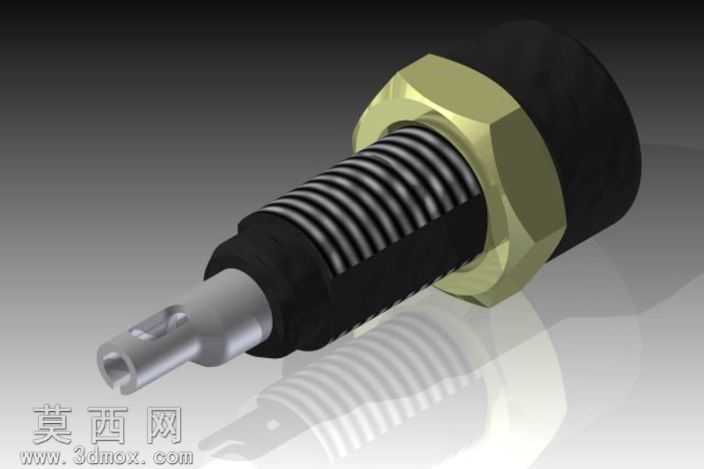

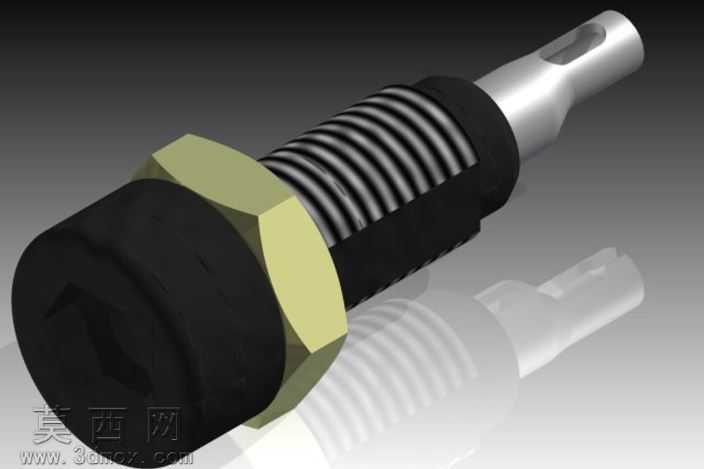

本模型为2毫米规格绝缘微型香蕉插座的三维数字化设计成果，建模阶段以实际接插件的装配尺寸为核心依据，先通过草图绘制勾勒出各组成部件的截面轮廓，针对前端插接轴部分，采用拉伸特征构建基础柱体，再通过切除特征加工出适配香蕉插头弹片的定位槽，保证插接配合的精度与稳定性。中部的外螺纹结构采用螺旋线扫描切除的方式完成建模，还原了标准紧固螺纹的牙型与螺距参数，可直接用于面板安装的装配干涉校验。六角锁紧螺母部分通过多边形草图拉伸后做倒角处理，还原了金属紧固件的棱角特征，同时对螺母与绝缘主体的贴合面做了配合公差预留，保证虚拟装配时的贴合度。尾部的绝缘握持主体采用多段回转体特征构建，外表面做了防滑纹理的阵列处理，模拟实际产品的橡胶或硬质绝缘塑料材质的防滑结构，提升手动操作时的摩擦力表现。材质渲染阶段，针对金属插接轴与六角螺母部分，赋予抛光金属材质，调整反射参数与粗糙度，还原镀镍金属件的哑光金属光泽，避免过度反光造成的结构辨识度下降；绝缘主体部分赋予黑色硬质工程塑料材质，调整漫反射参数与细微颗粒质感，模拟绝缘塑胶的哑光触感，同时在主体与金属部件的衔接处做了材质边界的精细化处理，避免出现材质溢出的渲染瑕疵。结构设计上充分考虑了绝缘防护需求，将带电插接部位与安装面板之间通过绝缘主体做了完整的隔离设计，六角螺母的金属部分仅承担面板锁紧功能，与内部导电通路之间设置了足够的绝缘爬电距离，符合低压电气接插件的安全设计规范。建模过程中对各部件的装配关系做了层级化管理，将导电插芯、绝缘主体、锁紧螺母设置为独立的零件体，可单独导出用于工程图的生成，也可直接用于装配场景的干涉检查，整体模型的细节还原度覆盖了产品从安装结构到插接配合的全部功能特征，可用于电子设备面板接插件选型的可视化展示、电气装配教学的演示素材，也可作为同类型微型接插件设计的参考原型，帮助设计人员快速验证不同安装场景下的适配性，缩短同类产品的开发验证周期。
