废金属收集液压夹液压回路设计方案

　　这套液压回路是针对5000Kg级废金属收集液压夹开发的动力传输与控制单元，核心服务于废金属回收处理场景下的夹取、同步举升作业需求，适配固定式废金属压块预处理工位、移动式废钢回收抓取设备的动力配套要求，可直接对接夹具体、底座法兰、应力分配器、安装轴组件等已完成结构设计的配套部件，形成完整的作业执行系统。

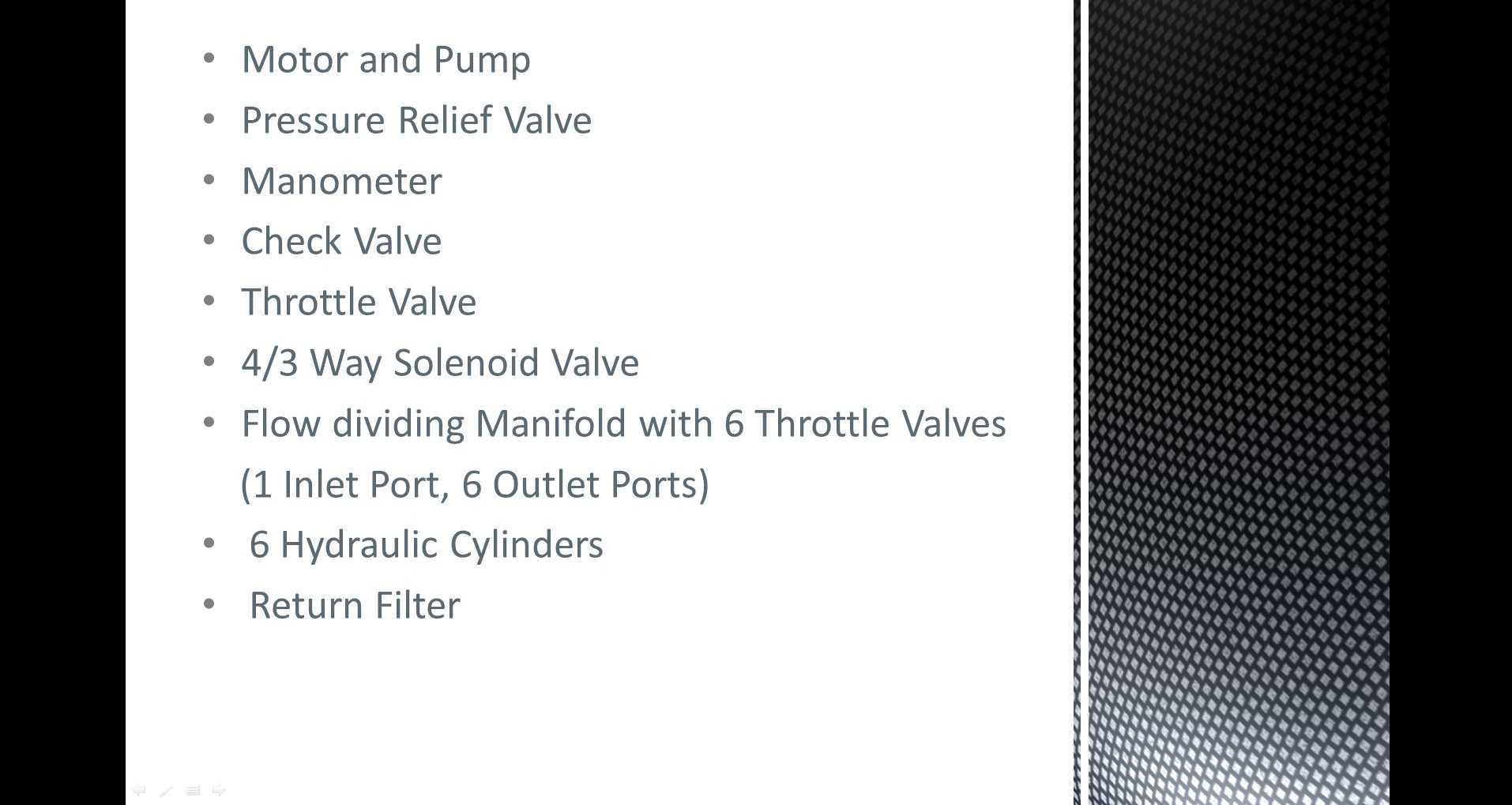

　　回路前端设置的第一节流阀，核心作用是精准调控流向主液压缸的压力油流量，在实际作业中可根据待抓取废金属的块度、堆密度灵活调整执行元件的动作速度——抓取松散轻薄料时适当开大节流阀提升开合速度，提高作业效率；抓取厚重整块废钢时调小节流阀开度，降低动作冲击，避免夹齿受刚性冲击崩损，同时减少液压系统的压力尖峰，延长密封件与泵阀的使用寿命。

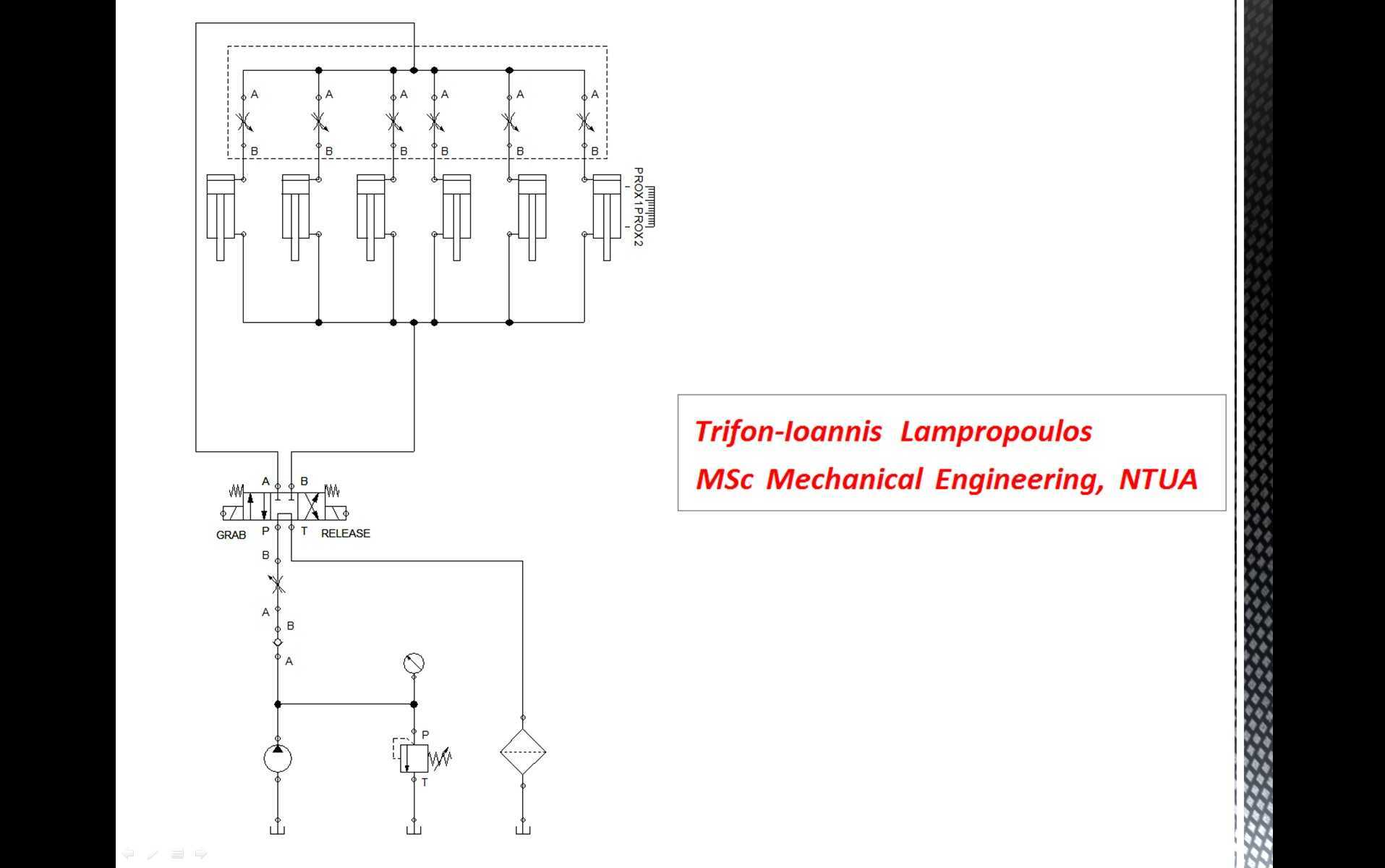

　　分流歧管采用六边形集成式结构设计，将同步控制用节流阀内嵌于集成块内部，取消了传统分散阀组间的外接管路，既减少了管路接头的泄漏点，也压缩了阀组的整体安装空间，可直接嵌入夹具体的顶部安装腔，避免外置阀组受废金属碰撞损坏。该分流歧管的核心功能是保证多组夹紧液压缸的运动同步性，避免夹爪出现偏斜、夹取力分布不均的问题，在夹持不规则废金属料堆时，能让各夹爪的接触压力保持均衡，防止大块废钢从夹爪缝隙滑落，也避免单缸过载导致的杆体弯曲、密封失效故障。

　　从设计逻辑上看，这套回路没有采用复杂的比例阀、伺服阀元件，全部选用常规的节流阀、单向阀、溢流阀组件，核心是考虑废金属回收作业的工况恶劣性——现场多粉尘、金属碎屑，环境温度变化大，维护人员的液压系统维保能力参差不齐，常规元件的抗污染能力更强，故障排查难度低，备件采购成本低廉，更适配现场的实际使用条件。回路中预留的溢流阀设定压力匹配5000Kg夹持力对应的系统压力，在夹爪碰到刚性阻碍、系统压力超限时能及时溢流卸荷，保护液压泵与执行元件不会超压损坏。

　　安装边界上，这套阀组的集成块采用标准的板式安装接口，与之前设计的底座法兰、应力分配器的安装孔位完全匹配，不需要额外制作过渡连接板，安装轴组件的穿轴空间与阀组的底部避让尺寸做了协同设计，装配时不会出现运动干涉。回路的进出油口采用标准的法兰式管接头，适配现场常用的高压胶管规格，不需要单独定制管路连接件，能缩短现场装配的周期。在实际工况匹配上，这套回路还考虑了废金属夹的连续作业需求，节流阀的流量参数经过反复验算，匹配液压缸的缸径、杆径参数，保证夹爪从完全张开到闭合的作业时间在合理区间，既不会因为动作过快导致操作安全隐患，也不会因为动作过慢影响整台设备的作业效率。同步节流阀在出厂前可根据实际夹爪的运动偏差做微调，抵消各液压缸因加工精度、内泄量差异导致的不同步问题，保证夹爪在全行程范围内的平行度偏差控制在允许范围内，夹持大尺寸废钢时不会出现偏载。

　　另外，回路设计中充分考虑了液压系统的散热需求，集成式分流歧管的六边形结构增大了自身的散热面积，不需要额外在阀组旁加装散热辅件，在夏季高温环境下连续作业时，阀组的温升能控制在密封件允许的工作温度范围内，避免因为高温导致油液粘度下降、内泄增大的问题。回路的回油侧设置了精度适配的过滤器接口，可直接安装回油滤油器，阻挡废金属作业中可能进入系统的微小金属碎屑，保护节流阀、液压缸等精密配合元件不会被颗粒划伤，延长整个液压系统的无故障工作时间。
