游艇艉部伸缩式车库门装载机构设计

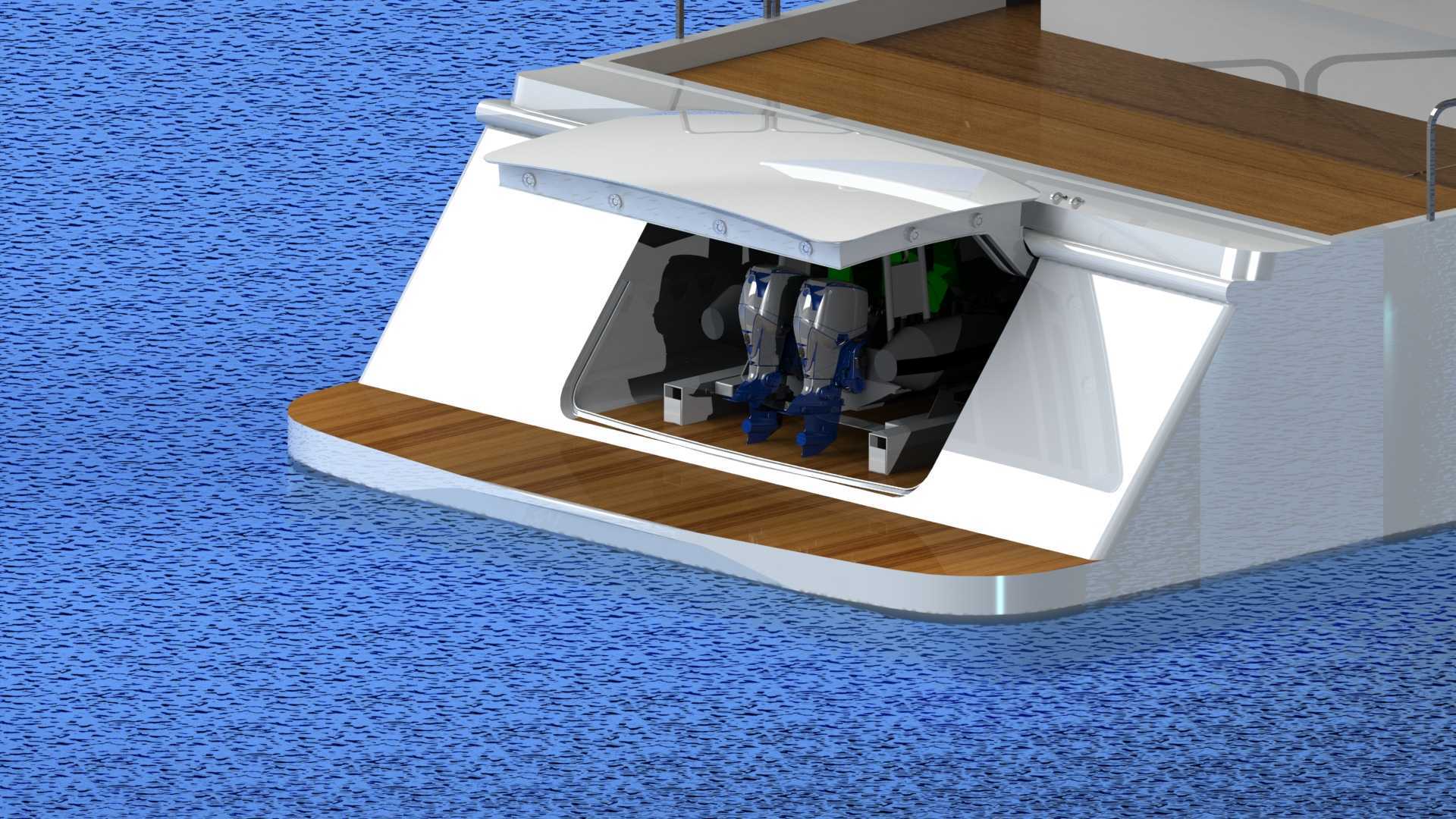

　　该机构应用于中大型豪华游艇的艉部收纳舱段，主要解决游艇搭载的水上运动载具、附属作业设备的舱内收纳与出入水转运问题，替代传统外翻式、上翻式舱门存在的开启占用空间大、密封性能差、无法同步完成载具导引的缺陷。从实际使用场景来看，游艇在锚泊状态下需要释放搭载的摩托艇、潜水设备架等附属装备时，该机构可同步完成舱门开启、载具承托面调平、导引轨道伸出的整套动作，无需额外配置吊装设备，在浪高0.8米以内的近岸锚地均可稳定作业，大幅降低附属设备收放的操作难度与人员作业风险。

　　整套机构采用AISI304不锈钢作为主体结构材料，适配海洋高盐雾、高湿度的使用环境，所有运动副表面均做钝化处理，避免长期接触海水雾气产生锈蚀卡滞。结构层面采用嵌套式伸缩框架作为承载主体，框架两侧配置定制化重载导轨，导轨副采用聚四氟乙烯填充的耐磨滑块，无需定期加注润滑脂即可在舱内潮湿环境下长期稳定运行，单根导轨的额定动载荷满足满载附属载具的承重要求，框架整体的伸缩行程根据游艇艉部舱室的纵深匹配设计，完全伸出后承托面与游艇艉部甲板齐平，收回后整体藏入舱室内部，舱门闭合后与游艇外板曲面完全贴合，保证航行状态下的水密性能与外形流畅度。

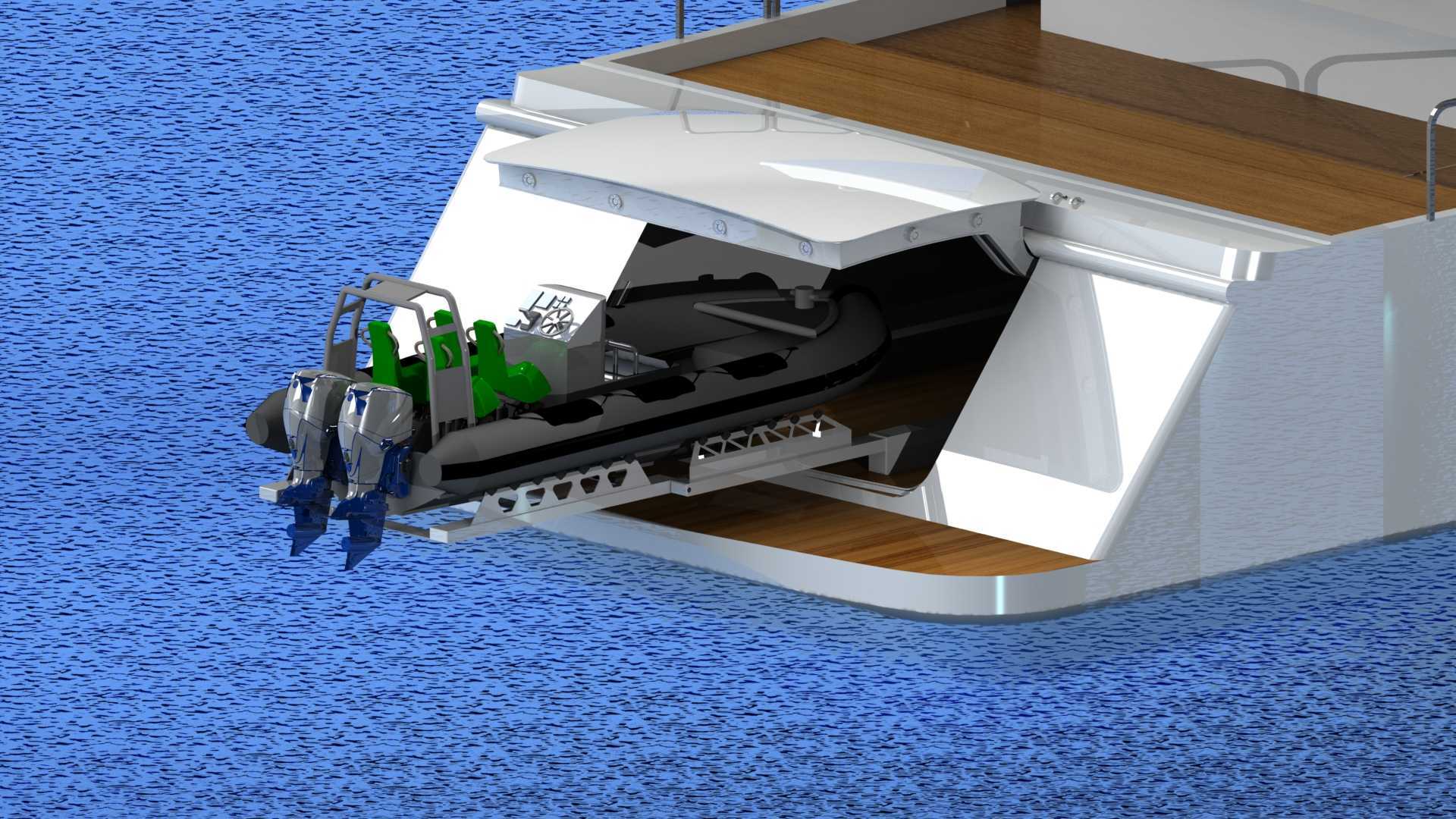

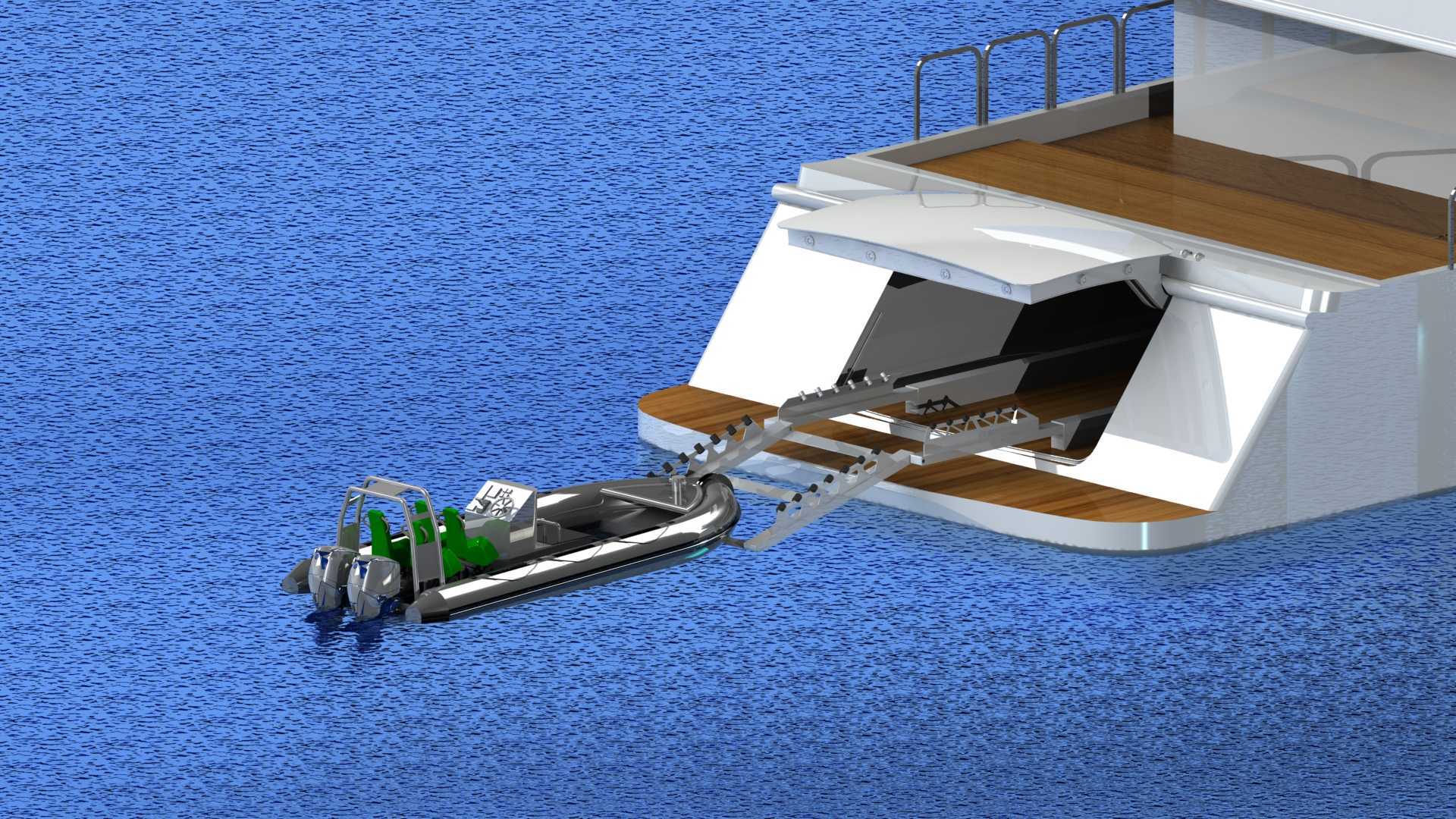

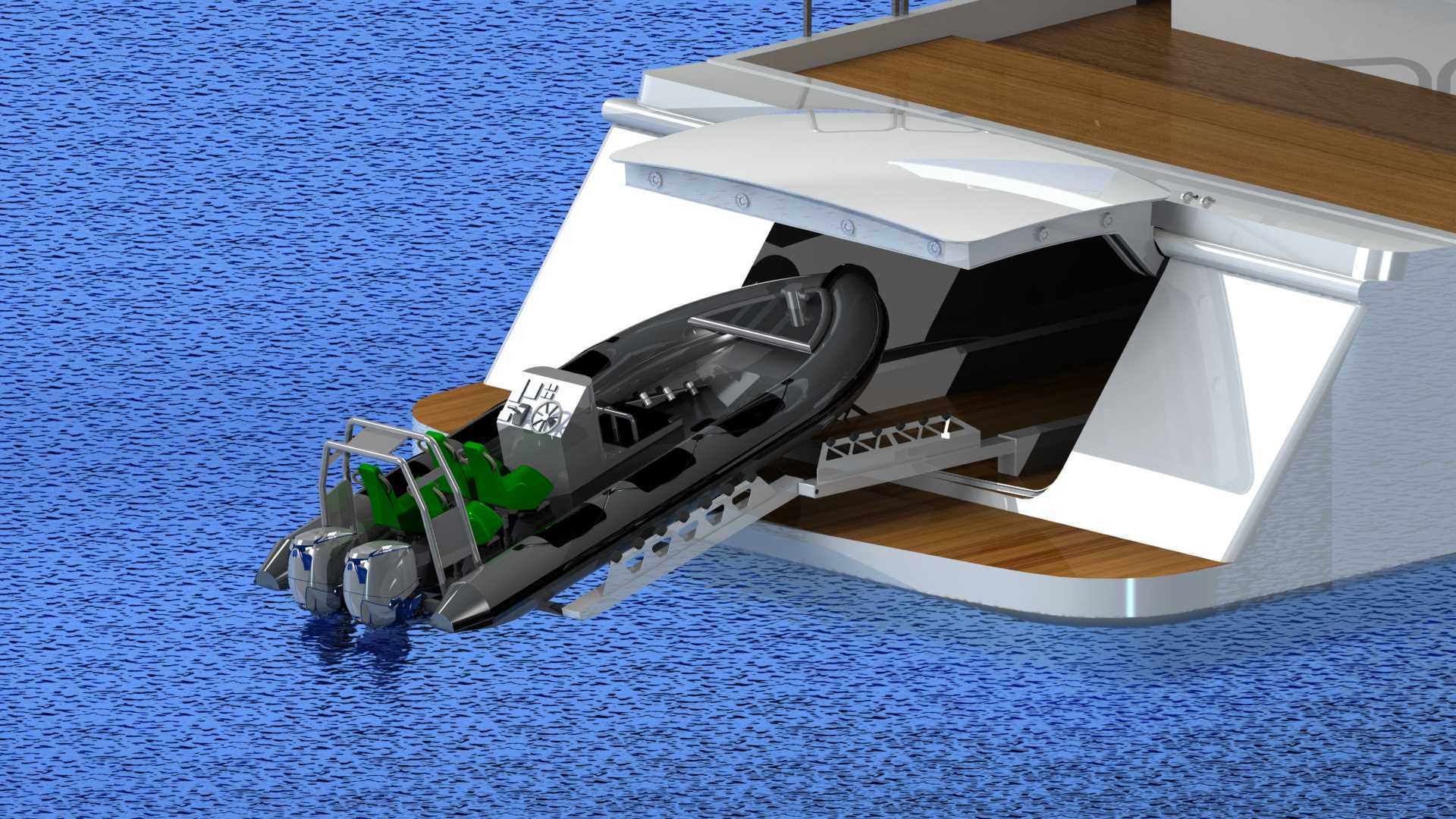

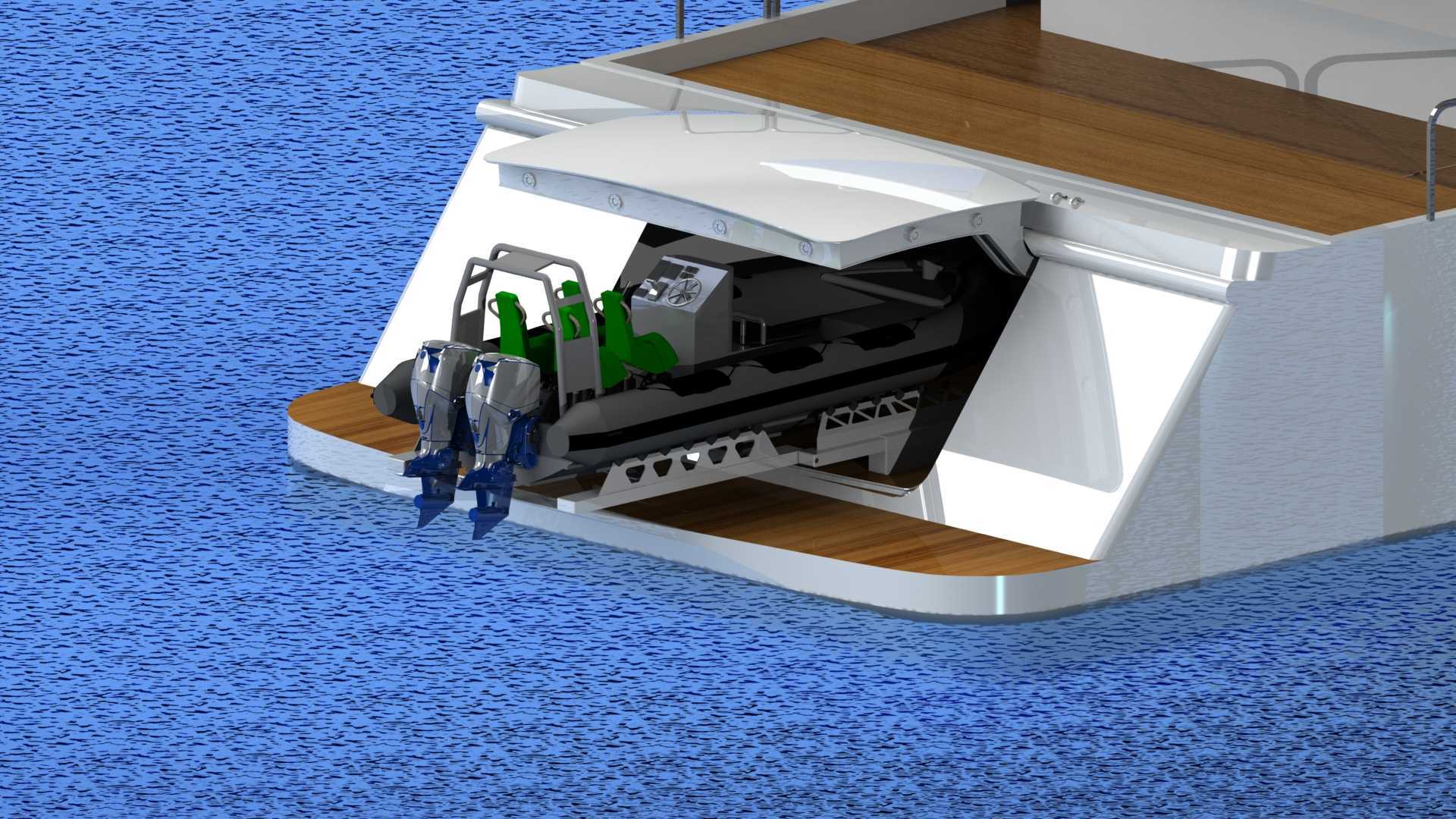

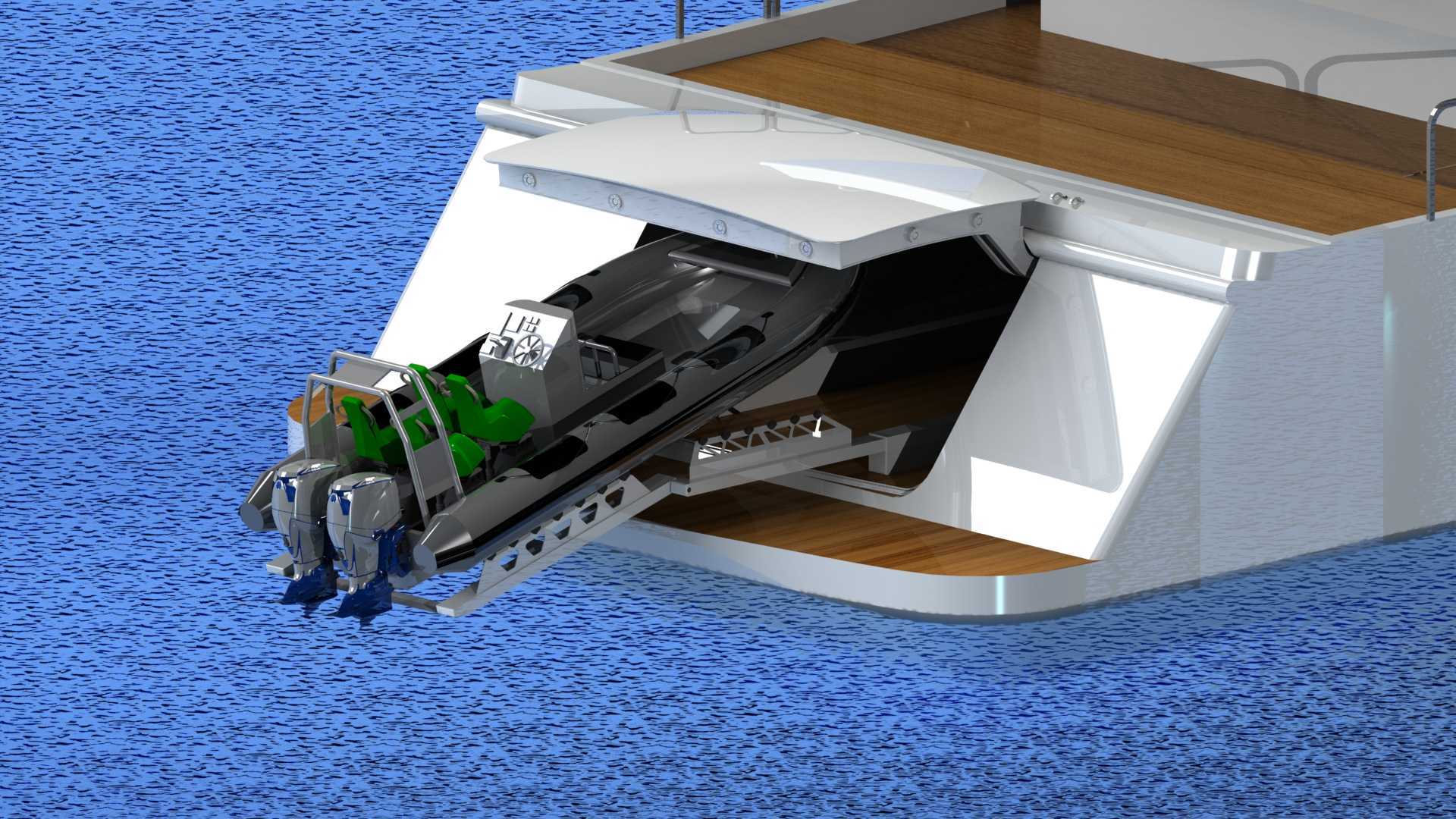

　　驱动系统采用液压活塞作为核心动力源，相比电动推杆驱动，液压驱动的输出扭矩更大，可在载具偏载的状态下保证两侧框架同步运动，避免卡滞；液压管路全部采用不锈钢硬管加耐腐蚀橡胶软管的组合布置，管路接头处采用双重密封结构，防止液压油渗漏污染舱内环境。机构的动作逻辑分为三个阶段：首先舱门在液压驱动下绕上沿铰接轴向下翻转，翻转过程中舱门内侧的承托滚轮同步接触伸缩框架的下沿导向面，当舱门翻转至水平位置时，恰好与伸缩框架的上表面形成连续的承托平面；随后伸缩框架沿着两侧导轨向舱外滑出，滑出过程中框架自带的定位销自动卡入舱门预设的定位孔内，将舱门与伸缩框架刚性连接为整体，形成延伸至舷外的载具通行平台；待载具通过该平台完成出入舱操作后，伸缩框架先收回至舱内，到位后触发液压回路的换向信号，驱动舱门向上翻转闭合，舱门周边的密封胶条在闭合终段受液压压紧力作用，与舱室门框紧密贴合，满足航行时的防浪、防水要求。

　　安装边界层面，该机构的整体安装基准与游艇艉部舱室的肋骨框架对齐，所有固定连接点均设置在船体的主结构加强筋上，避免机构动作时的载荷直接作用在船体外板上引发结构变形；机构的整体厚度控制在舱室预留的安装夹层内，不会占用舱内的有效收纳空间，舱门的外曲面完全匹配游艇的整体外形流线，不会增加航行时的风阻与水阻。设计过程中针对海洋环境的使用特点，所有外露的紧固件均采用316不锈钢材质，机构的运动间隙处设置有防杂物缠绕的密封毛刷，避免航行时卷入海草、缆绳碎屑等杂物引发运动卡滞；同时在液压回路中设置有压力过载保护阀，当机构运动过程中遇到障碍物卡滞时，系统会自动卸压停止动作，避免结构件受刚性冲击出现变形损坏。

　　从实际使用的可靠性角度出发，该机构的运动部件数量较传统同类型舱门机构减少40%，日常维护仅需定期检查液压油位、密封胶条老化状态即可，无需复杂的拆解保养；机构的水平承托面做了防滑纹理处理，人员在上面行走或推移载具时不会出现打滑问题，承托面的边缘设置有可翻折的简易护栏，在平台伸出时可手动翻起形成防护，收回时可翻折藏入平台夹层内，不影响舱门的闭合密封。
