游艇舱室密封铰链式更衣门结构

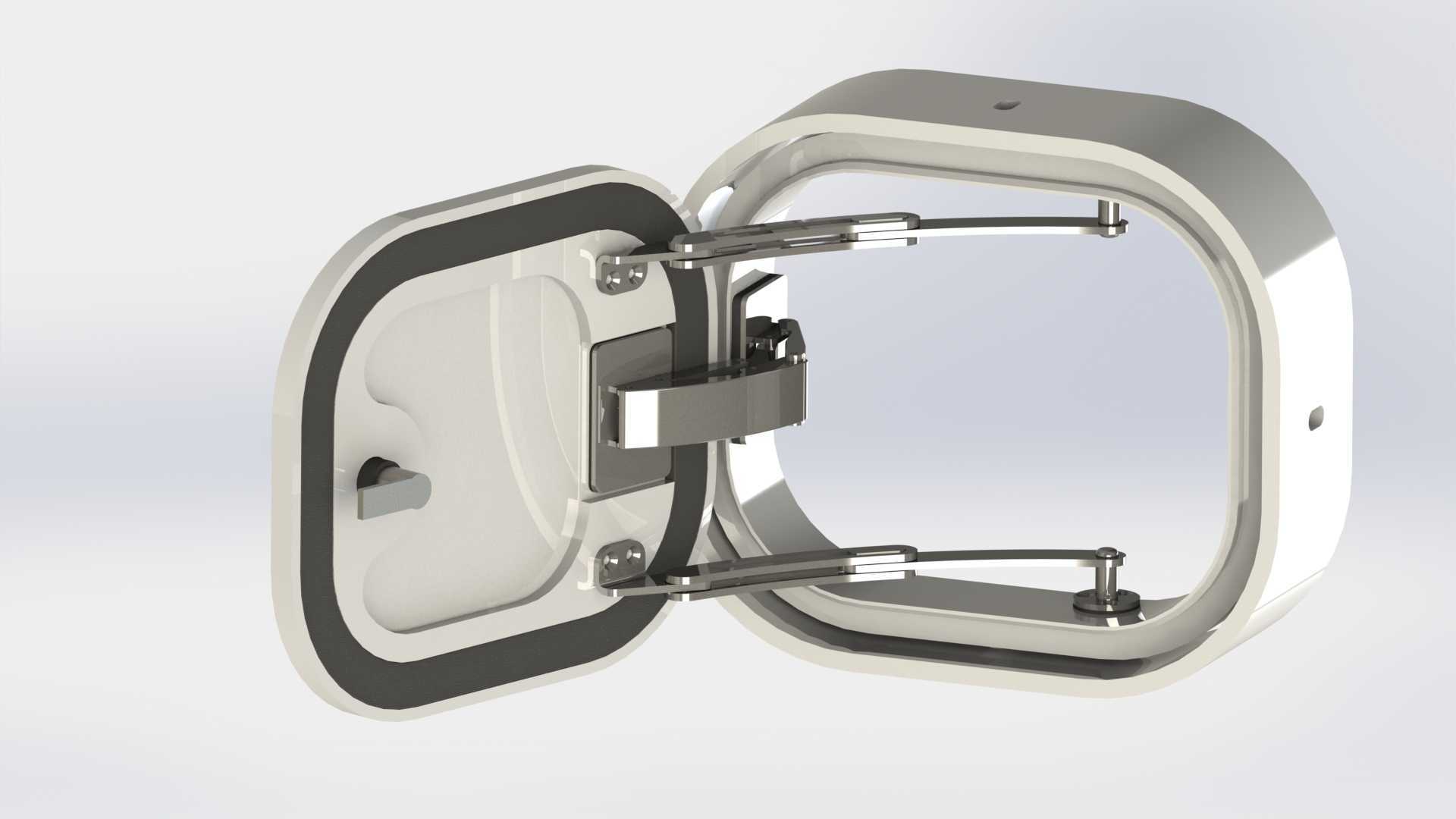

　　门框与门板的贴合面设置了整圈密封胶条，当门处于闭合状态时，锁止机构可以带动门板向门框侧均匀施压，让密封胶条产生均匀的压缩变形，实现舱室之间的气密与水密阻隔，避免相邻舱室的潮气、异味窜入更衣区域，同时也能在航行过程中降低舱室间的噪音传递，提升舱内居住使用的舒适度。铰链部分采用了多连杆式的外置铰接结构，和普通合页结构不同，这种多连杆铰链可以让门板在开启过程中先向外平移一小段距离，再绕铰接轴转动开启，避免门板内侧的密封胶条在开合过程中与门框产生摩擦剐蹭，长期使用下不会因为胶条磨损导致密封性能下降，同时这种铰链的开启角度可以达到接近180度，门板开启后可以完全贴合到外侧舱壁上，最大程度释放舱门开口的通行空间，人员进出、在船舶内装工程领域，游艇舱室的密闭门设计一直是兼顾功能可靠性与使用体验的核心环节，这类更衣门主要服务于大型游艇的内部更衣、储物舱段，需要同时满足舱室分隔、水密防护、开合顺畅、空间适配等多重实际需求，和普通建筑用门、陆用舱柜门的设计逻辑存在本质区别。首先从实际应用场景来看，大型游艇的内部舱室空间排布紧凑，更衣区域往往紧邻卫浴舱、储物舱，航行过程中存在舱室间压差变化、偶尔的溅水侵袭、船体持续微幅振动等工况，这就要求舱门不能仅实现简单的开合隔断功能，还要具备足够的密封性能、抗振性能，同时开合过程不能占用过多舱内通行空间，避免人员通行、取放物品时产生干涉。从功能特性层面拆解，这款门采用了内外框配合的铰链式结构，

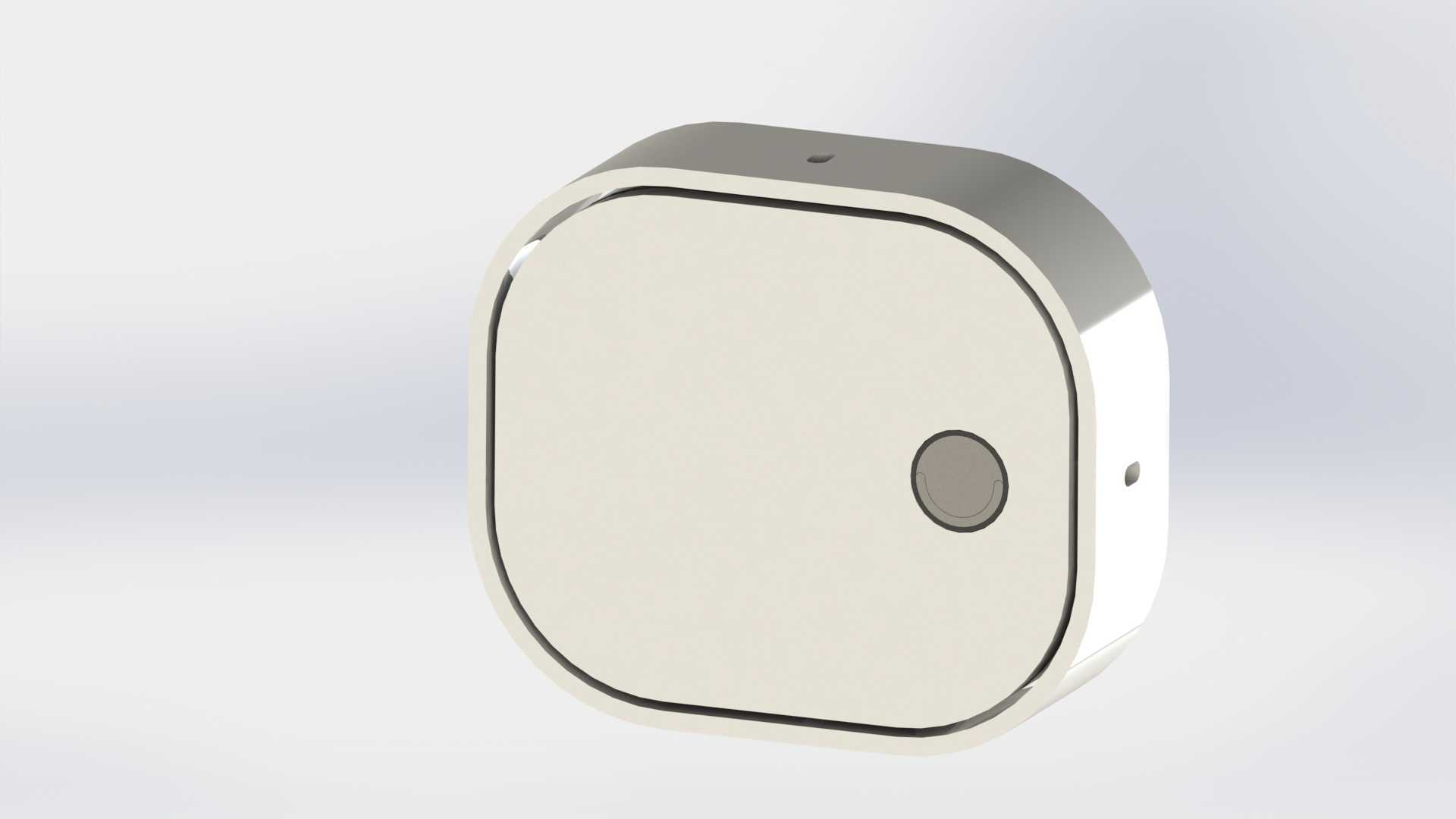

　　搬运更衣物品时不会被半开的门板遮挡。锁止机构采用了旋转式压紧锁结构，操作手柄设置在门板内侧，人员在更衣舱内可以通过单手柄操作实现门的解锁与锁止，锁止点位分布在门板侧边的上下两个位置，配合铰链侧的定位结构，闭合后整个门板的受力均匀，不会出现局部密封不严、门板在航行振动下产生异响的问题。在设计思路层面，首先要明确安装边界的尺寸约束，这款门的整体外框尺寸为300x350mm，对应的舱壁开口预留尺寸需要和外框的安装法兰匹配，透明通道也就是人员实际通行的净开口尺寸为220x270mm，这个尺寸是结合游艇内部舱室的通行需求、舱壁结构强度预留的，既可以满足人员侧身通行、传递小件物品的需求，也不会因为开口过大削弱对应位置舱壁的结构强度。

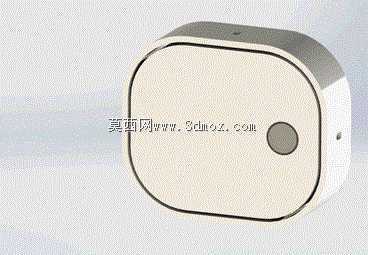

　　门板本身采用了冲压成型的钢板结构，内侧设置了加强筋结构，在控制整体重量的前提下保证门板的刚度，不会因为长期开合、船体振动产生变形，门板和门框的表面都做了船用级的防腐涂层处理，可以适应游艇舱内高湿度的使用环境，长期使用不会出现锈蚀、涂层脱落的问题。在安装适配层面，门框的外侧带有一圈安装法兰，安装时可以直接通过螺栓将法兰固定在舱壁的预设安装座上，法兰和舱壁之间也会设置密封垫片，避免门框和舱壁的连接位置出现渗漏问题。开合运动的过程中，多连杆铰链的运动轨迹经过反复校核，全程不会和周边的舱壁结构、相邻的储物柜构件产生运动干涉，门板开启到最大角度时可以通过侧边的磁吸定位件固定，避免航行过程中船体晃动导致门板来回摆动磕碰周边结构。

　　另外考虑到舱内使用的安全性，门的内侧设置了应急解锁结构，即使锁止机构出现意外卡滞，舱内人员也可以通过应急结构快速开门，不会出现人员被困在舱室内的风险。密封胶条采用了耐老化的船用橡胶材质，耐盐雾、耐高低温性能都符合船舶内装的相关标准，长期使用不会出现硬化、开裂的问题，后期维护时只需要定期检查胶条的压缩量，出现磨损时直接整圈更换即可，维护成本很低。从结构建模的角度来看，这类舱门的建模需要重点关注铰链连杆的运动仿真，要确保整个开合行程内各连杆之间、连杆和门板门框之间没有硬干涉，同时要校核锁止状态下密封胶条的压缩量，控制在合理的压缩区间内，压缩量过小会导致密封不严，压缩量过大则会导致开关门的操作力过大，同时加速胶条的老化失效。另外门板和门框的圆角过渡设计，一方面是为了避免尖锐边角在船舶晃动时磕碰人员，另一方面也是为了减少应力集中，提升构件的抗疲劳性能，适应船体长期航行的振动工况。
