带起重装置侧置阳台大型游艇平台

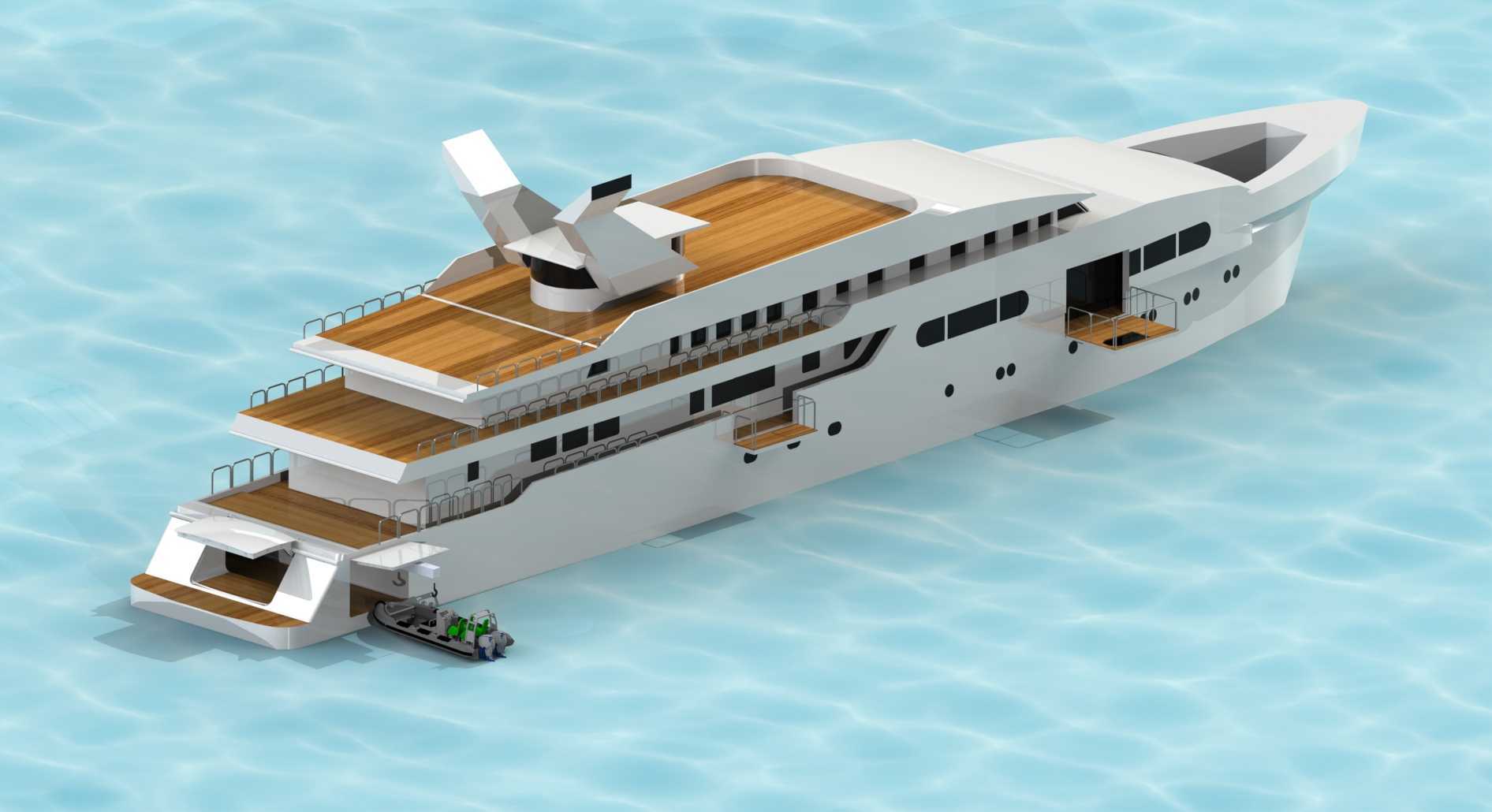

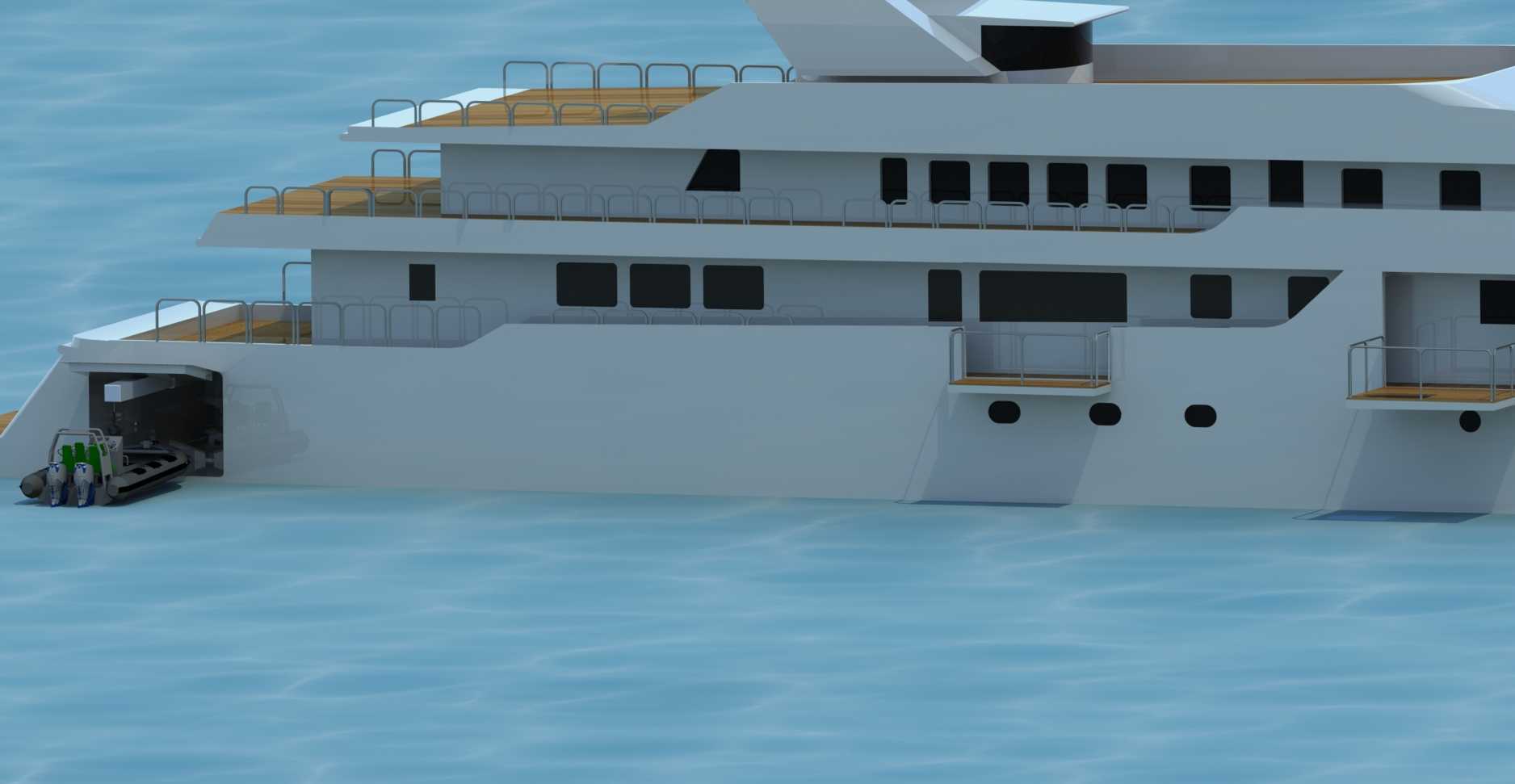

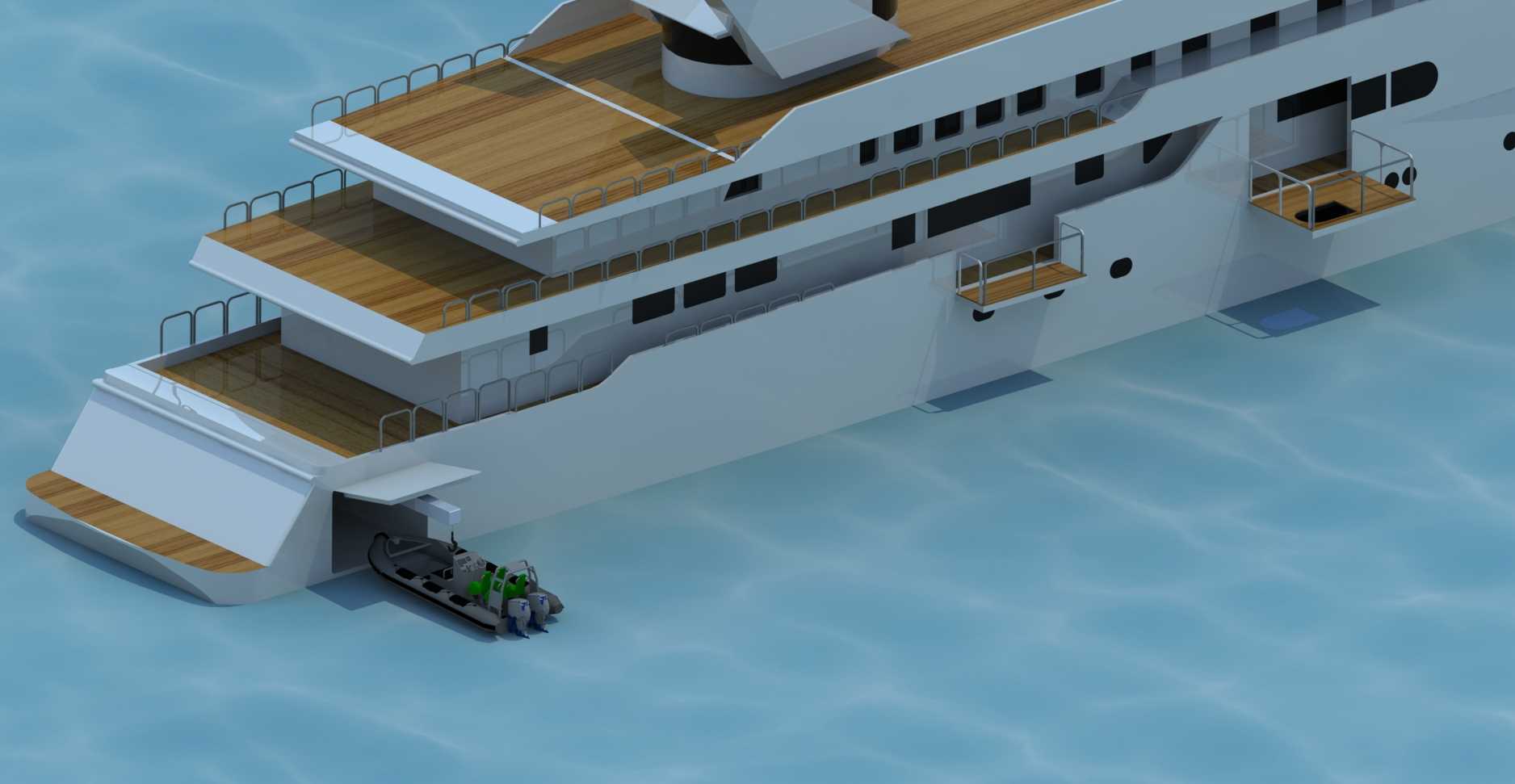

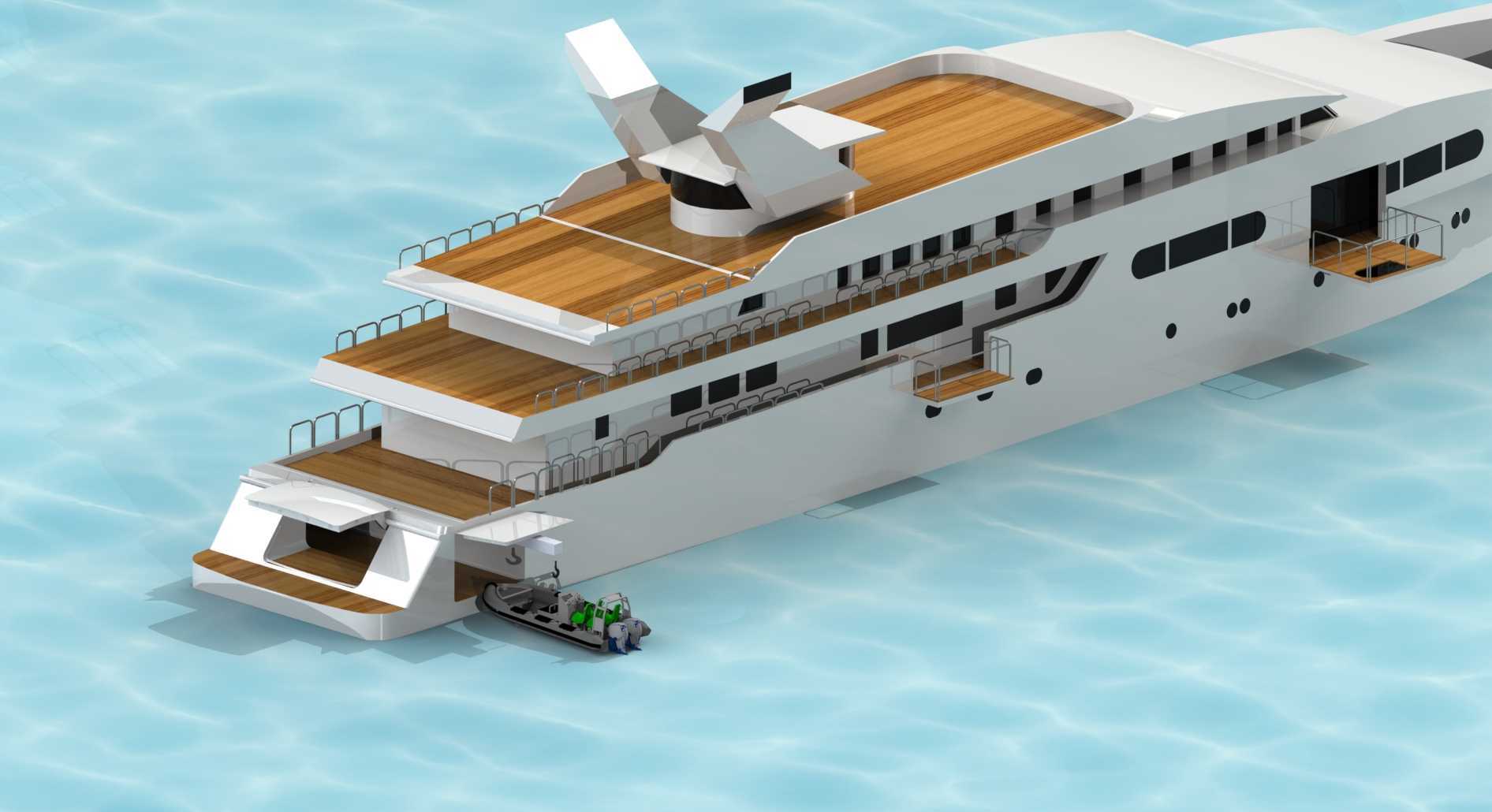

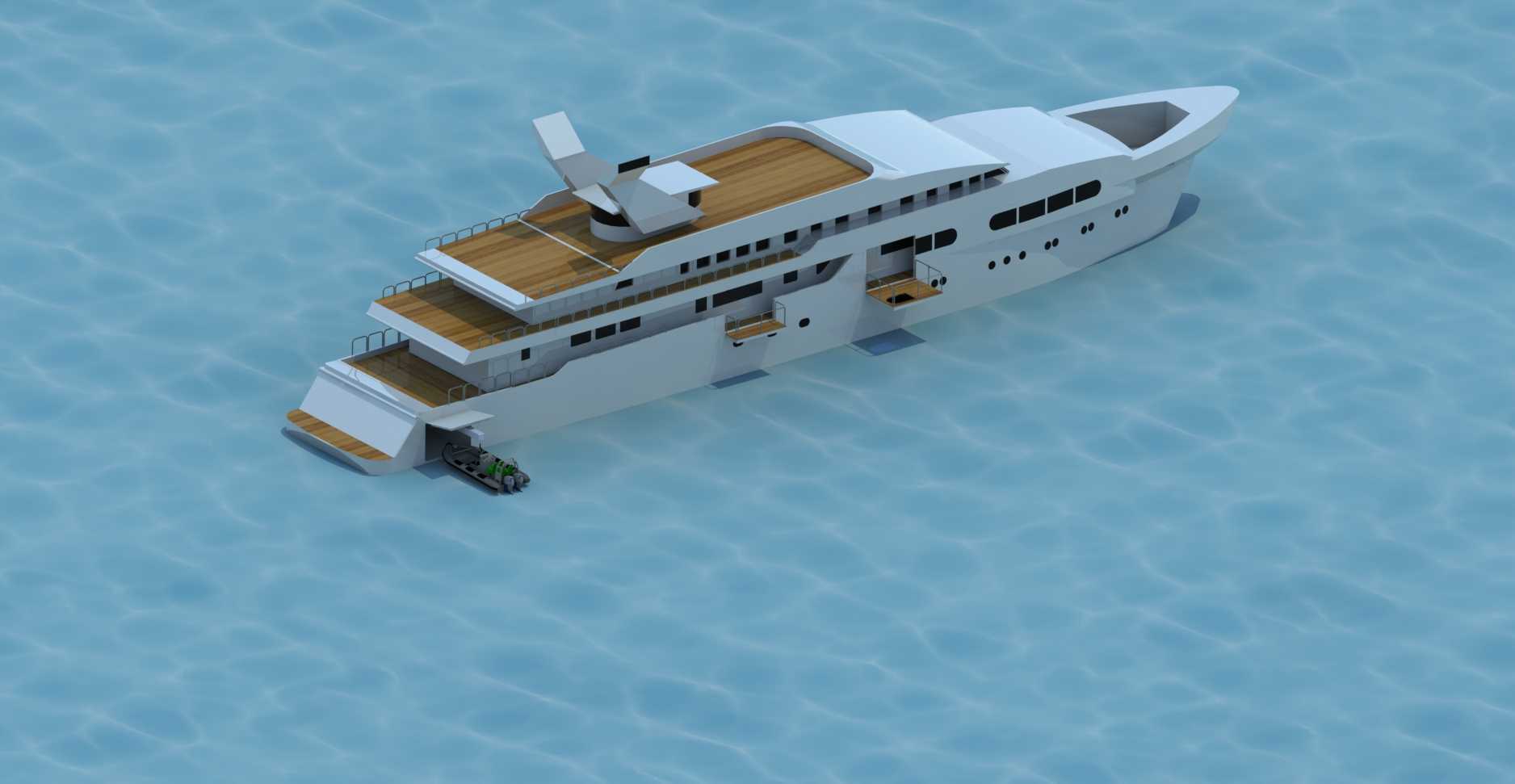

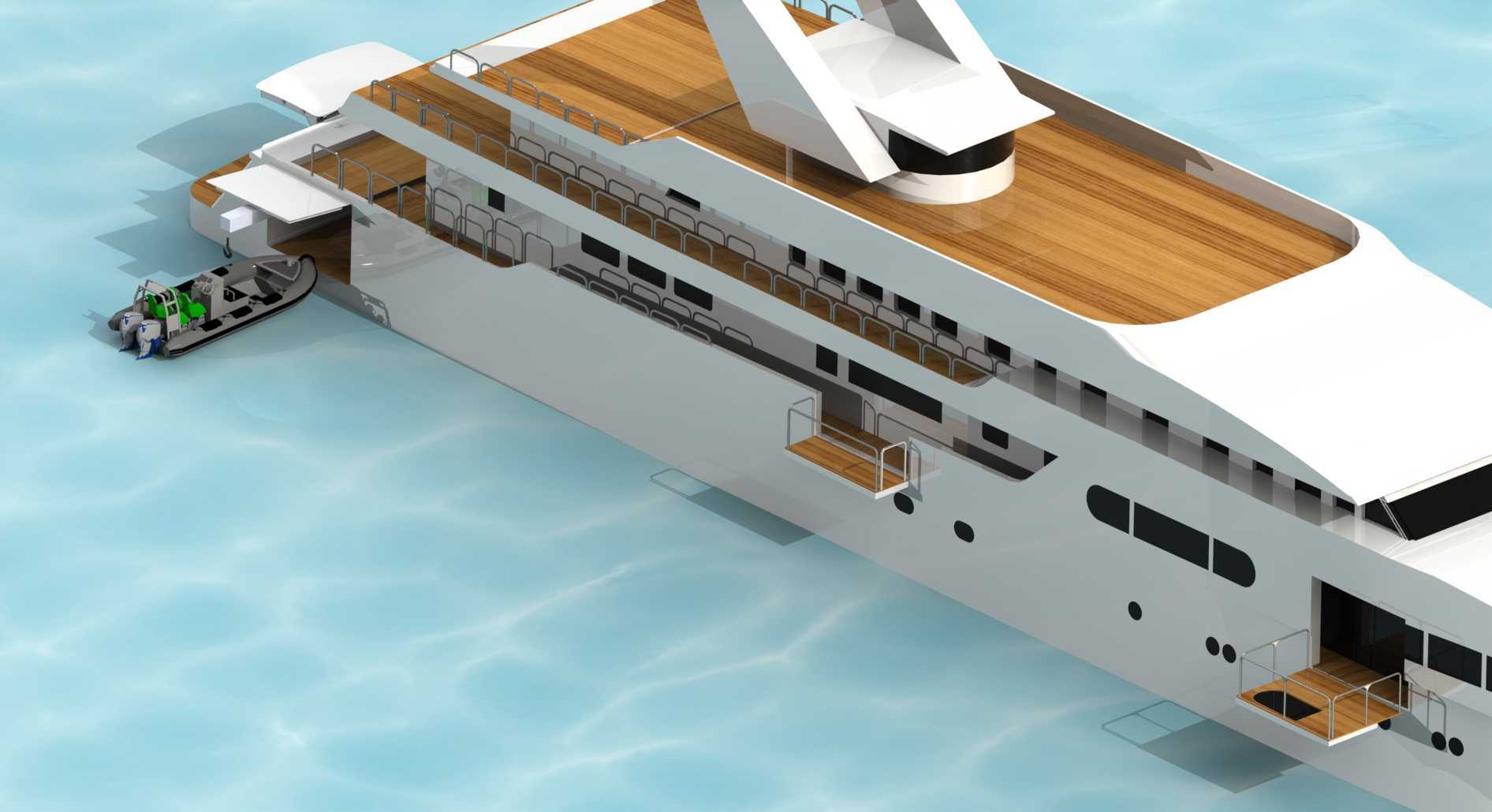

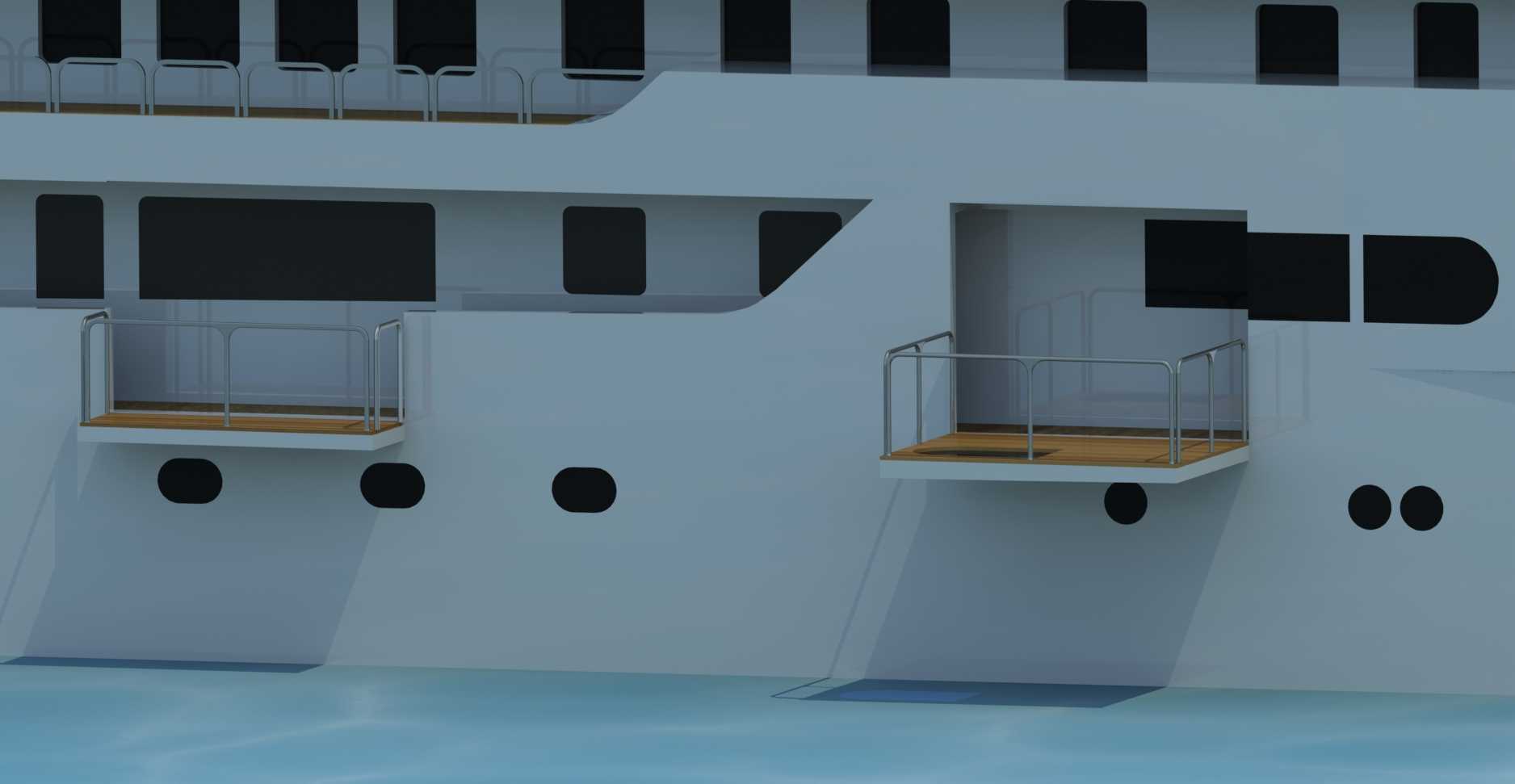

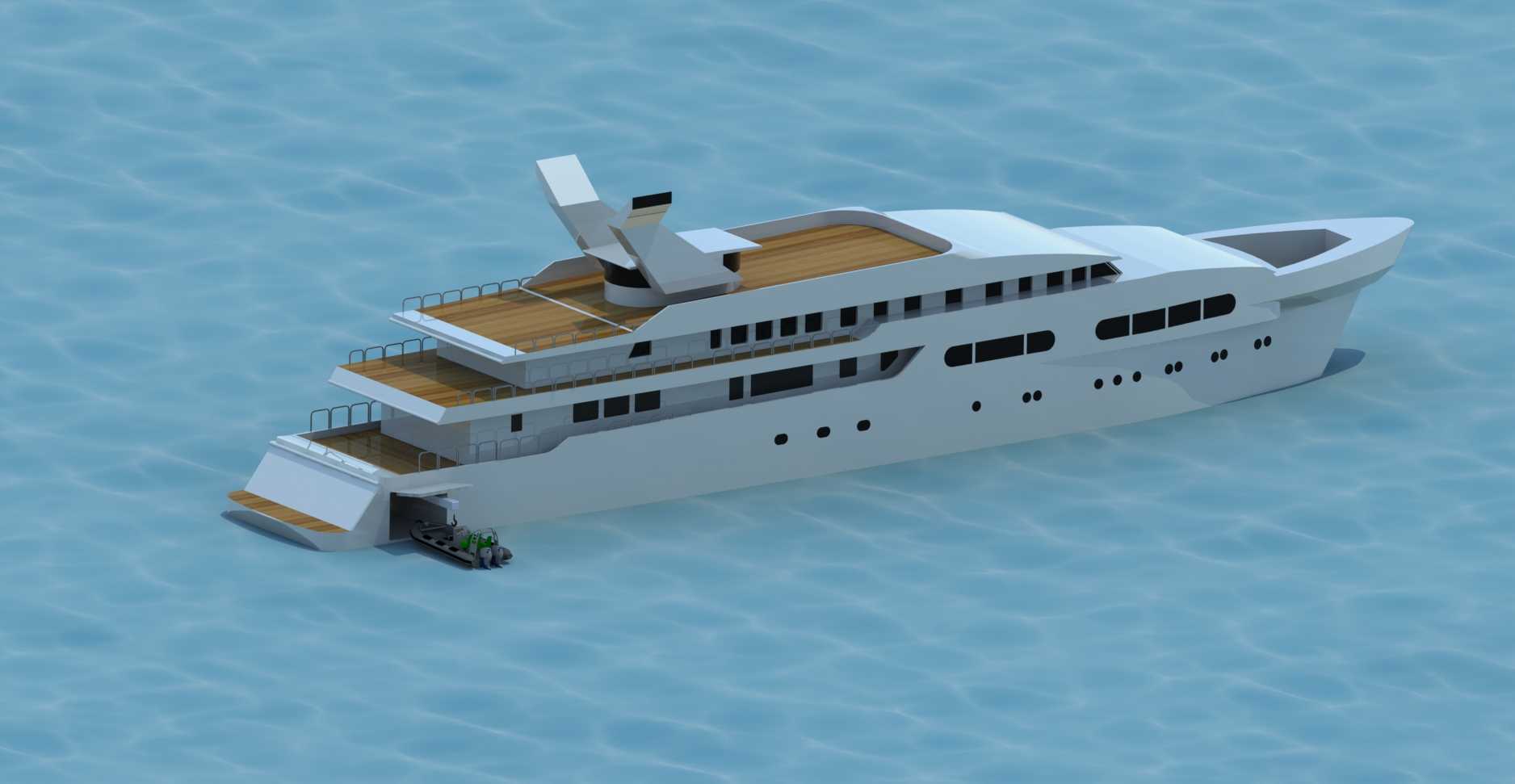

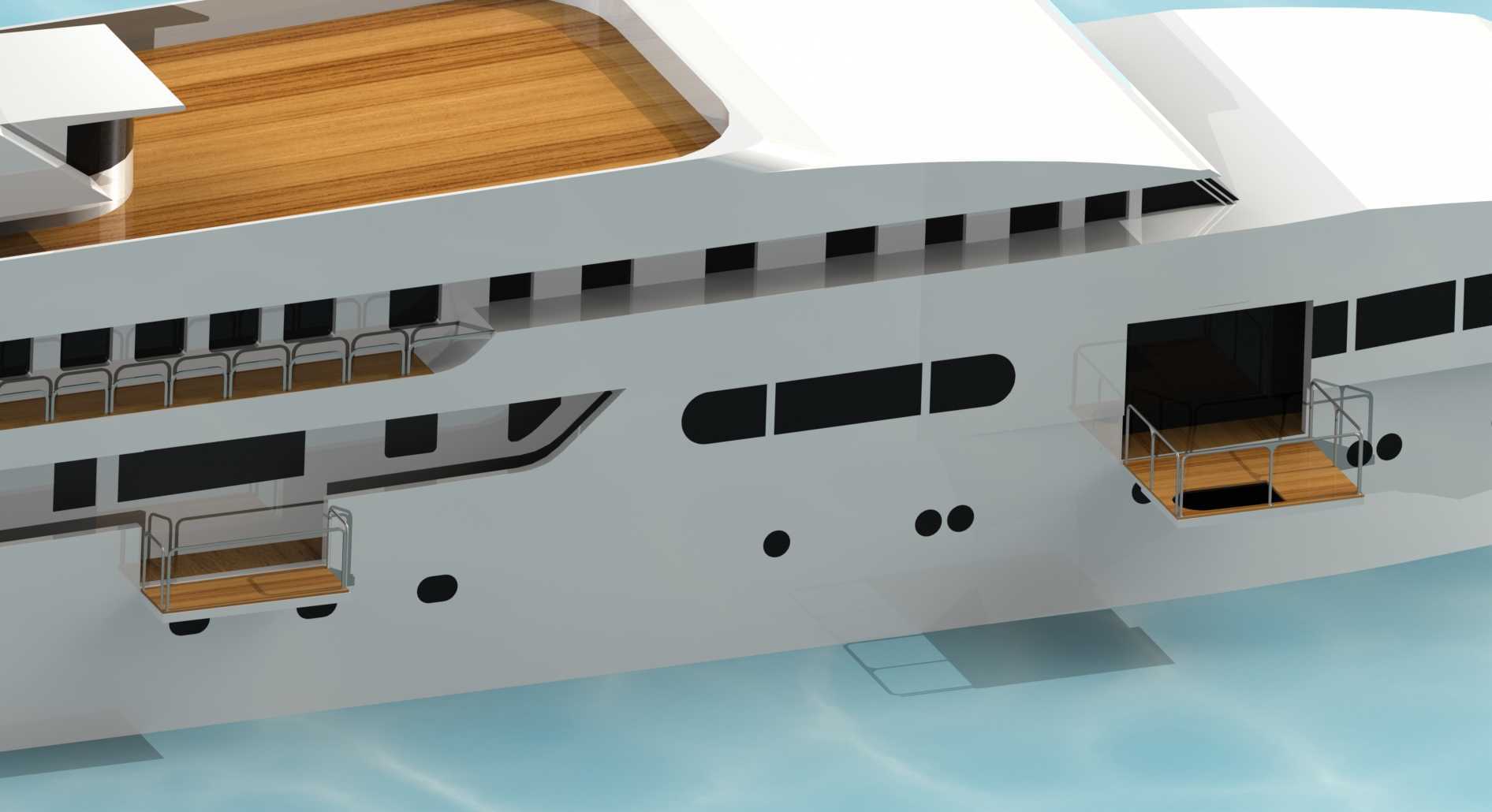

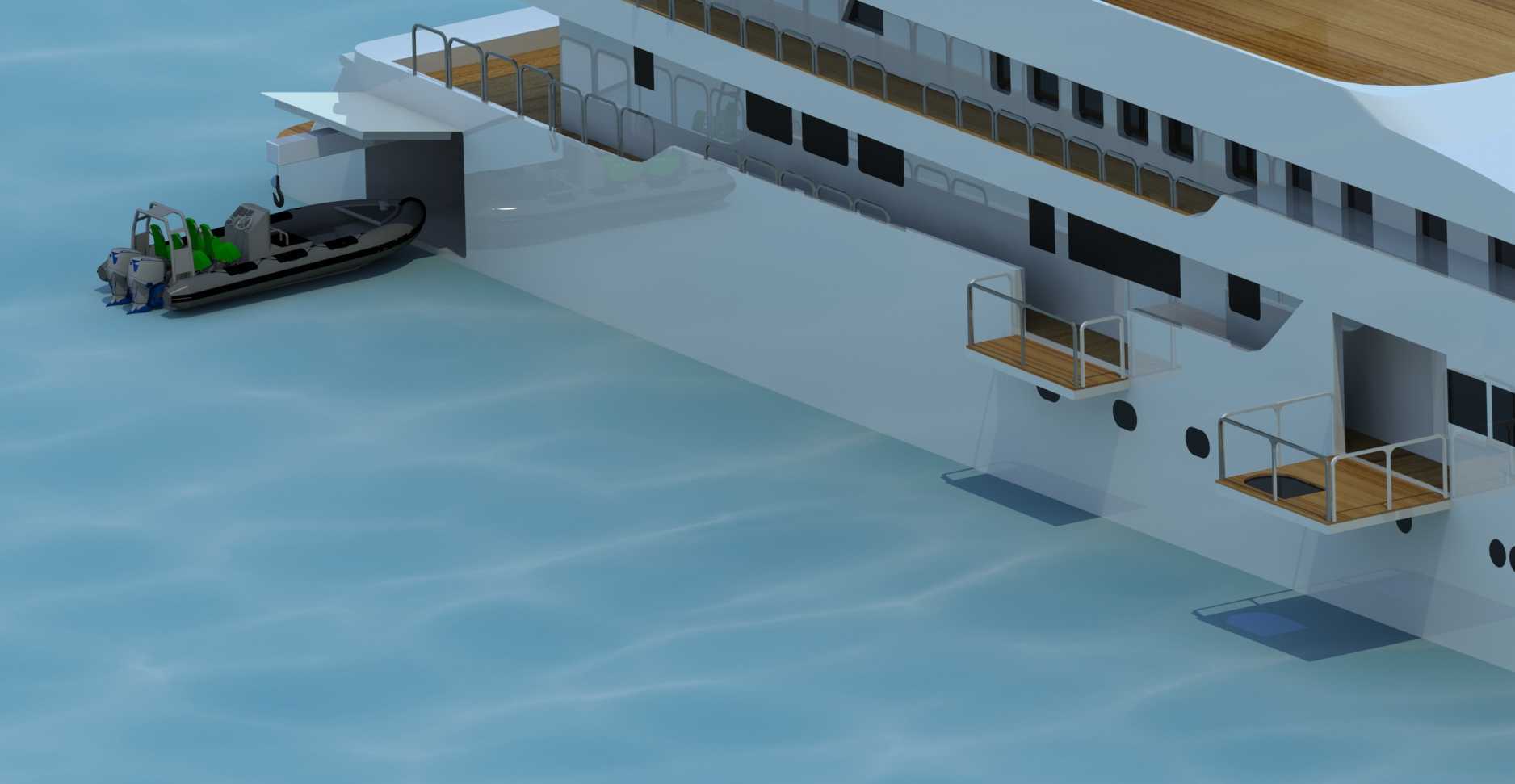

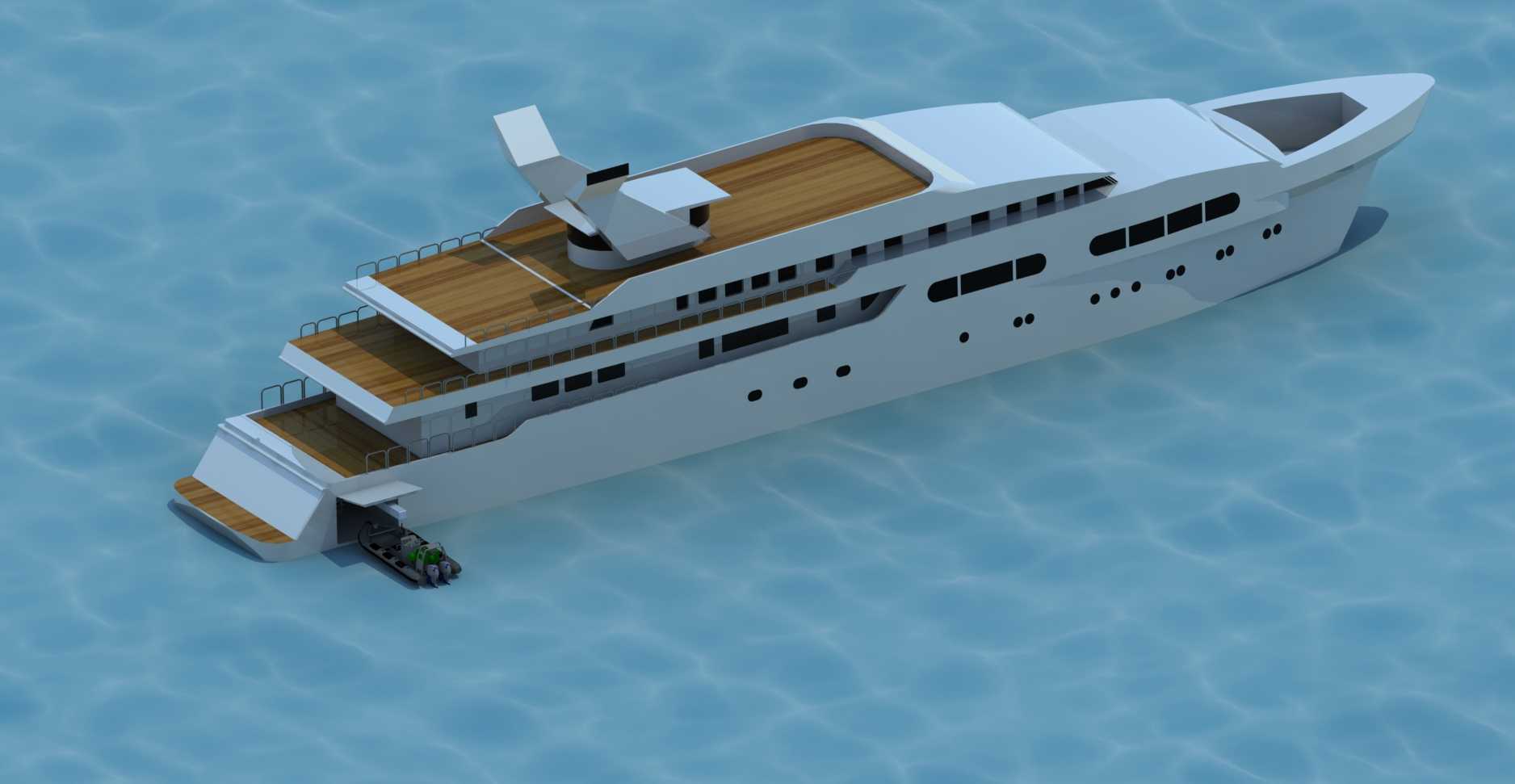

　　在高端海事装备领域，这类集成起重功能与侧置阳台的大型游艇平台，主要面向远海私人休闲、高端商务接待以及近海特种作业支持场景使用，区别于常规巡航游艇，其设计核心是在保障航行性能的前提下，拓展甲板可用空间与附属作业能力。从结构设计逻辑来看，该平台采用多层甲板分层布局，最上层设置集成导航通讯设备的驾驶舰岛，舰岛周边预留设备检修通道，下层依次设置休闲功能层、起居功能层以及底层设备舱，各层甲板边缘统一设置符合海事安全规范的防护栏杆，栏杆高度与立柱间距严格遵循船舶载人设备的安全标准，避免航行过程中人员意外跌落。侧置阳台的设计并非简单的甲板外伸结构，建模过程中需要重点考量外伸结构的载荷边界，阳台与主船体连接位置采用加强筋与预埋承力梁结构，

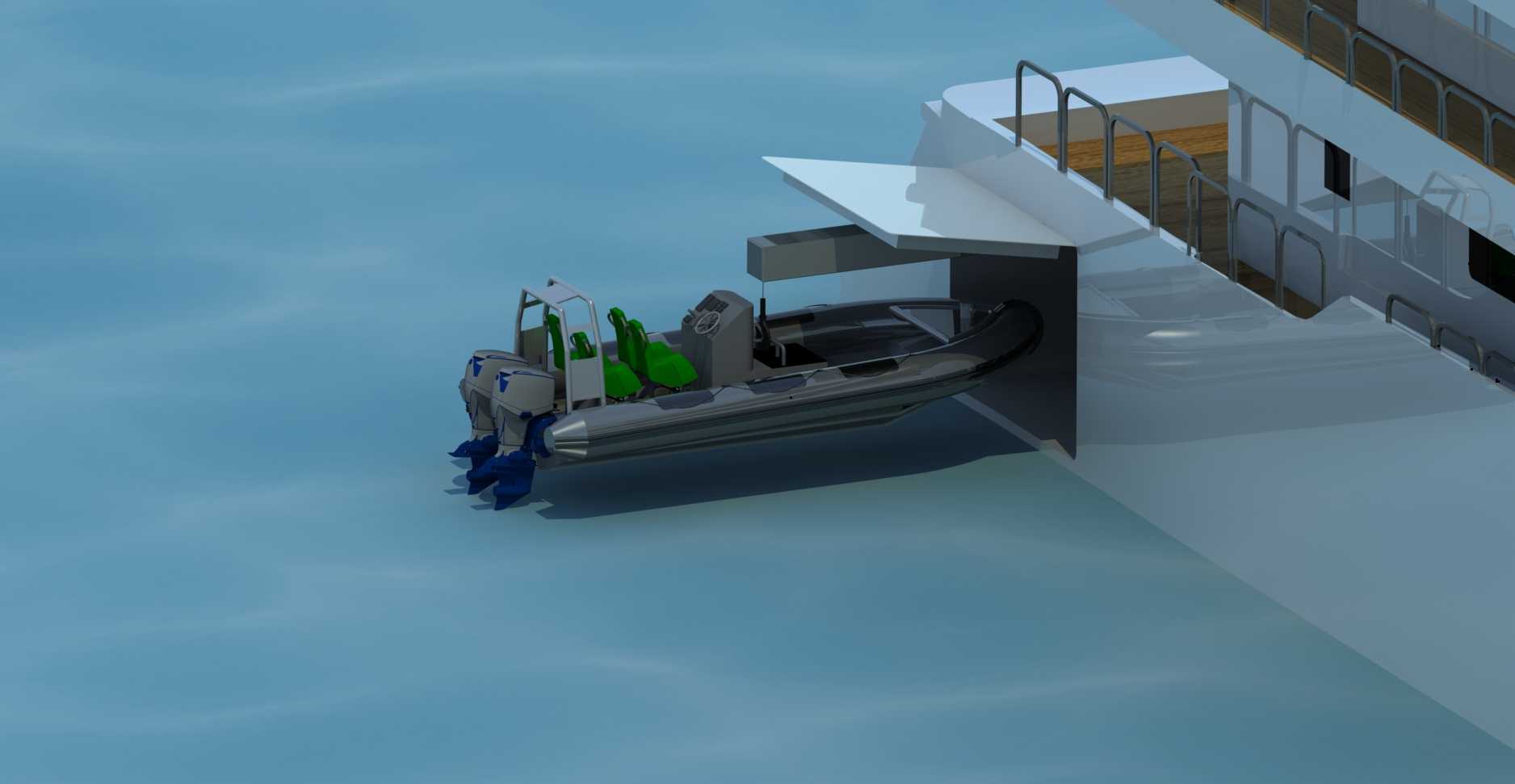

　　承力梁直接嵌入主船体肋骨框架，避免外伸结构在航行受波浪冲击时出现应力集中，阳台地面采用防滑耐磨的木质铺装层，铺装层下方设置排水导流槽，可快速排走甲板上的积水与浪溅残留水体，阳台外侧设置可收放的安全护栏，停靠码头时可放平作为登船接驳通道，航行时收起可降低风阻同时保障安全。艇载起重装置布置在艇艉区域，起重基座直接与主船体的主承力龙骨连接，基座周边做加厚钢板补强，可满足小艇收放、物资转运、水上休闲装备吊装的使用需求，起重臂采用可折叠收纳设计，非作业状态下可完全收放至甲板预留的收纳槽内，不会额外增加航行风阻，也不会破坏上层建筑的整体流线造型。主船体的线型设计兼顾高速航行减阻与低速停泊稳定性，船艏采用倾斜式破浪艏设计，可有效劈分航行时的迎浪，

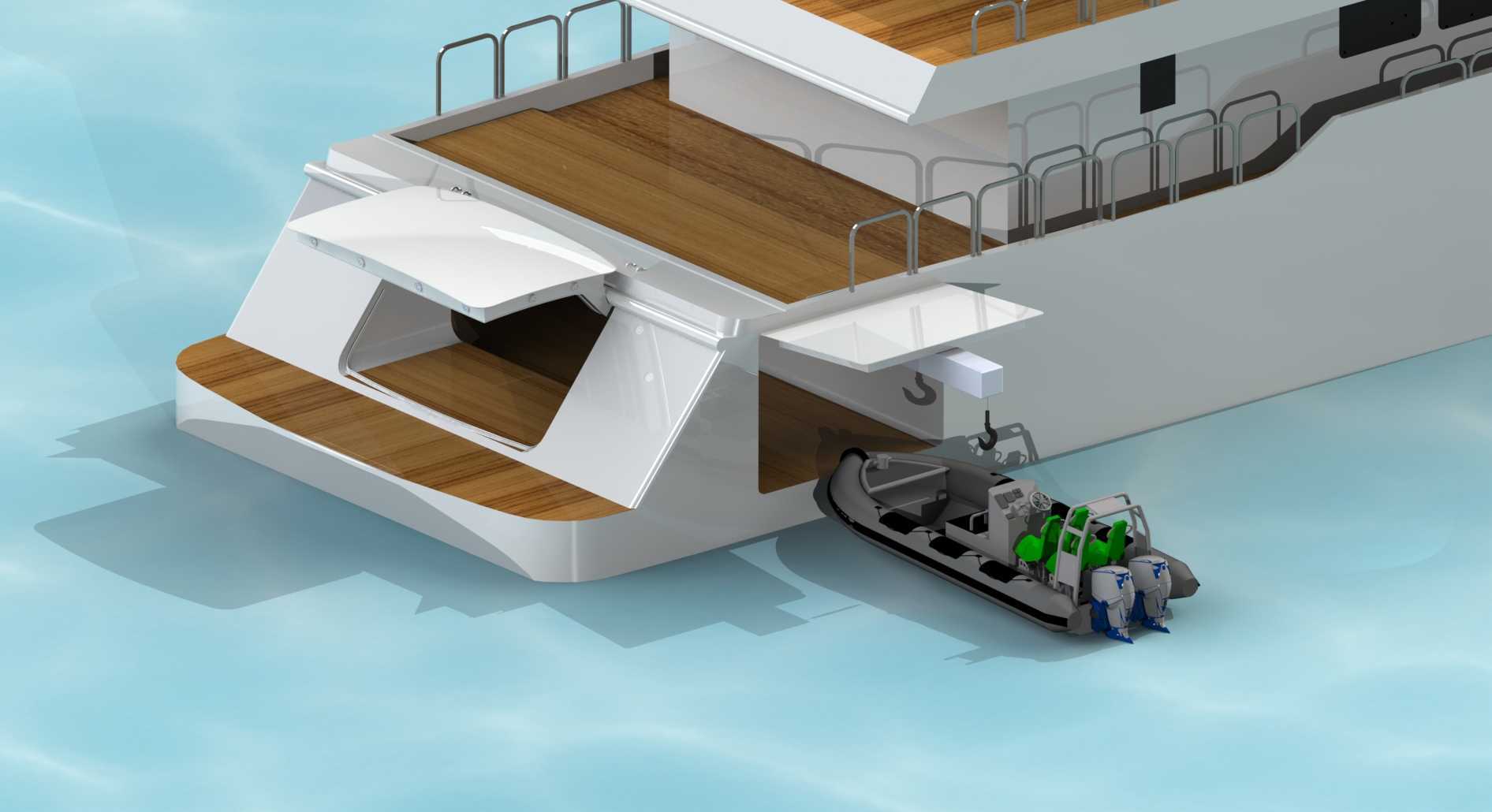

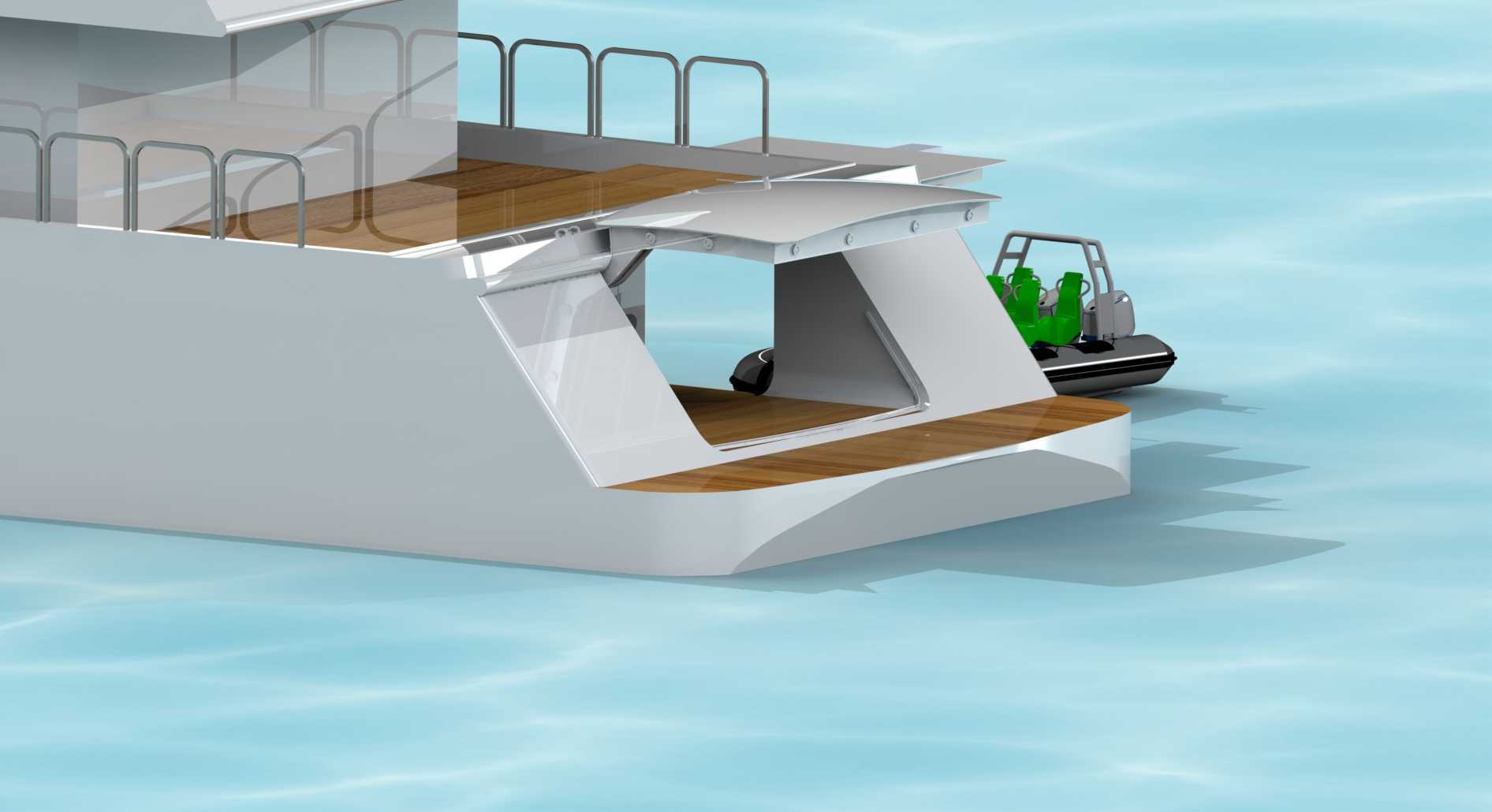

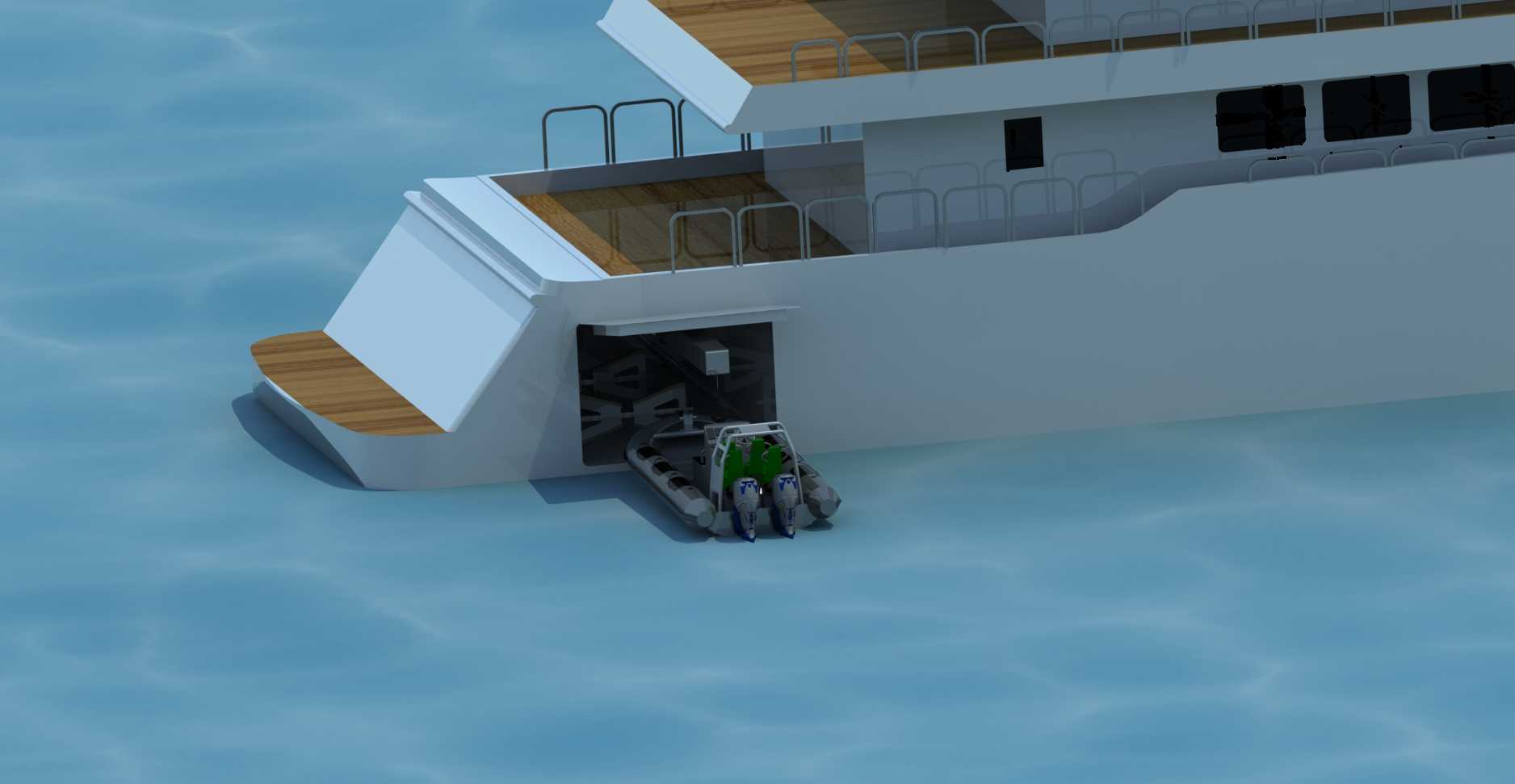

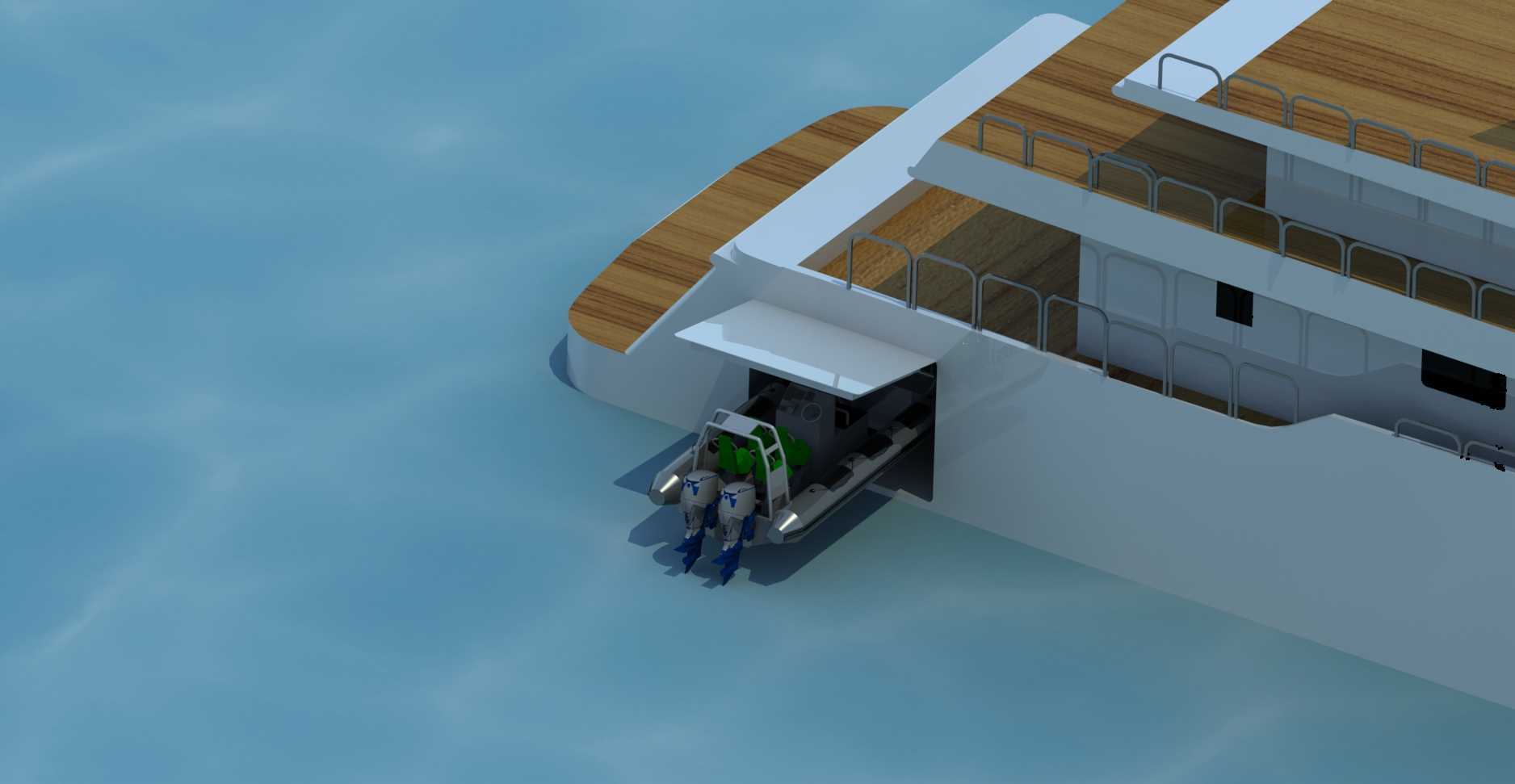

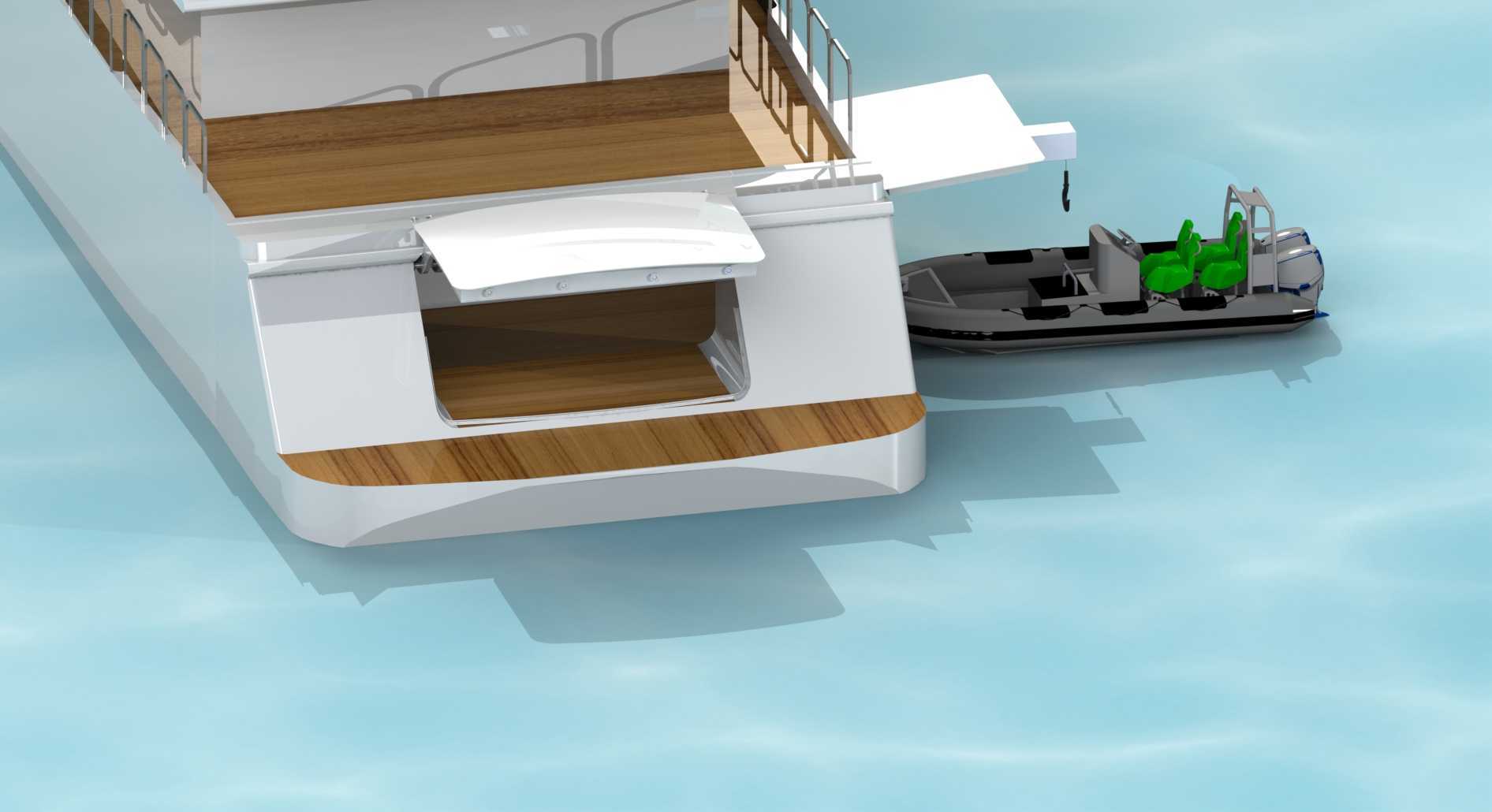

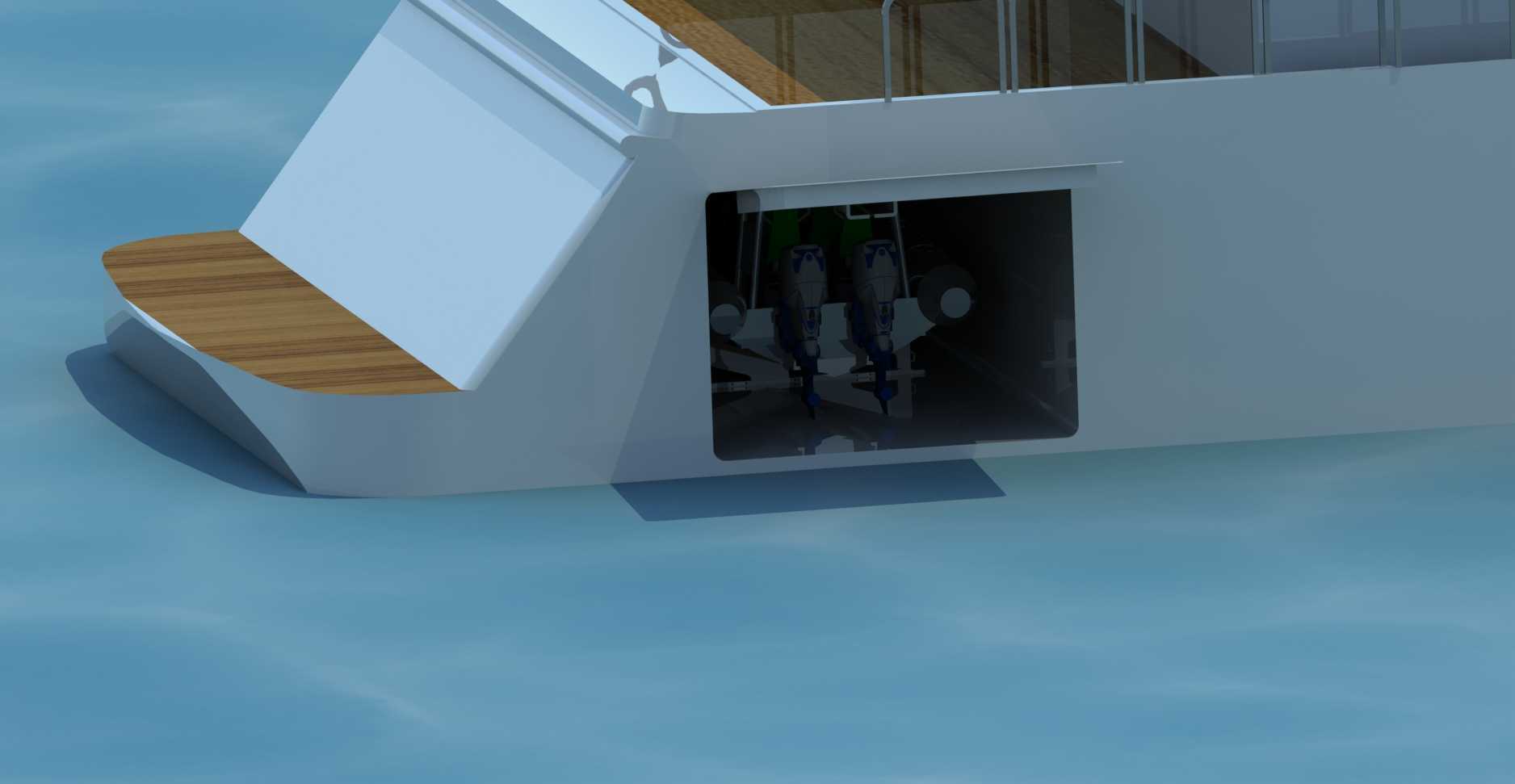

　　降低波浪对船体的拍击载荷，船底设置舭龙骨结构，可提升航行时的横向稳定性，减少人员在舱内的晕船感。从尺寸边界来看，该类游艇平台整体长度通常在六十米级，型宽控制在十米左右，吃水深度不超过三米，可满足大部分私人游艇码头的停靠水深要求，上层建筑总高度控制在水面以上十二米范围内，可顺利通过大部分内河及近海航线的桥梁净空限制。建模过程中对肋骨框架的排布做了优化，主肋骨采用等间距排布，间距控制在八百毫米，在起重基座、侧阳台连接、主机安装位置额外设置补强肋骨，肋骨与船体外板采用焊接连接模拟，所有焊缝位置做应力释放处理，避免长期航行受交变载荷出现结构疲劳。艇艉区域设置可开合的尾门结构，尾门放下后可形成延伸的亲水平台，方便人员开展水上活动，

　　也可配合起重装置完成小艇的收放作业，尾门的铰链结构采用重载海事专用铰链，可承受尾门自身重量以及浪涌冲击带来的附加载荷，铰链位置设置多重密封结构，避免航行时海水灌入舱内。上层建筑的窗户采用钢化夹胶玻璃，窗框与船体连接位置设置耐老化橡胶密封胶条，可抵御高盐高湿环境下的腐蚀，同时满足船舶航行的水密要求。各层甲板之间的通道采用内置楼梯连接，楼梯踏步做防滑处理，楼梯周边设置连续扶手，保障人员在船体摇摆状态下通行安全。设备舱内预留主机、发电机、污水处理装置、淡水储存舱的安装空间，各舱室之间设置防火分隔舱壁，舱壁上的通行门采用防火密封门，满足海事装备的消防安全规范。该模型在结构建模时完整还原了主船体的肋骨排布、外板曲面、上层建筑的分层结构、附属功能装置的安装位置，可用于船舶结构教学、游艇方案展示、海事装备结构认知等场景，建模过程中对所有承力结构的连接关系做了准确还原，没有出现结构干涉问题，各活动部件的运动行程预留了足够的操作空间，比如起重臂折叠收放、侧阳台护栏收放、尾门开合的运动路径上均没有结构阻挡，符合实际装备的使用逻辑。
