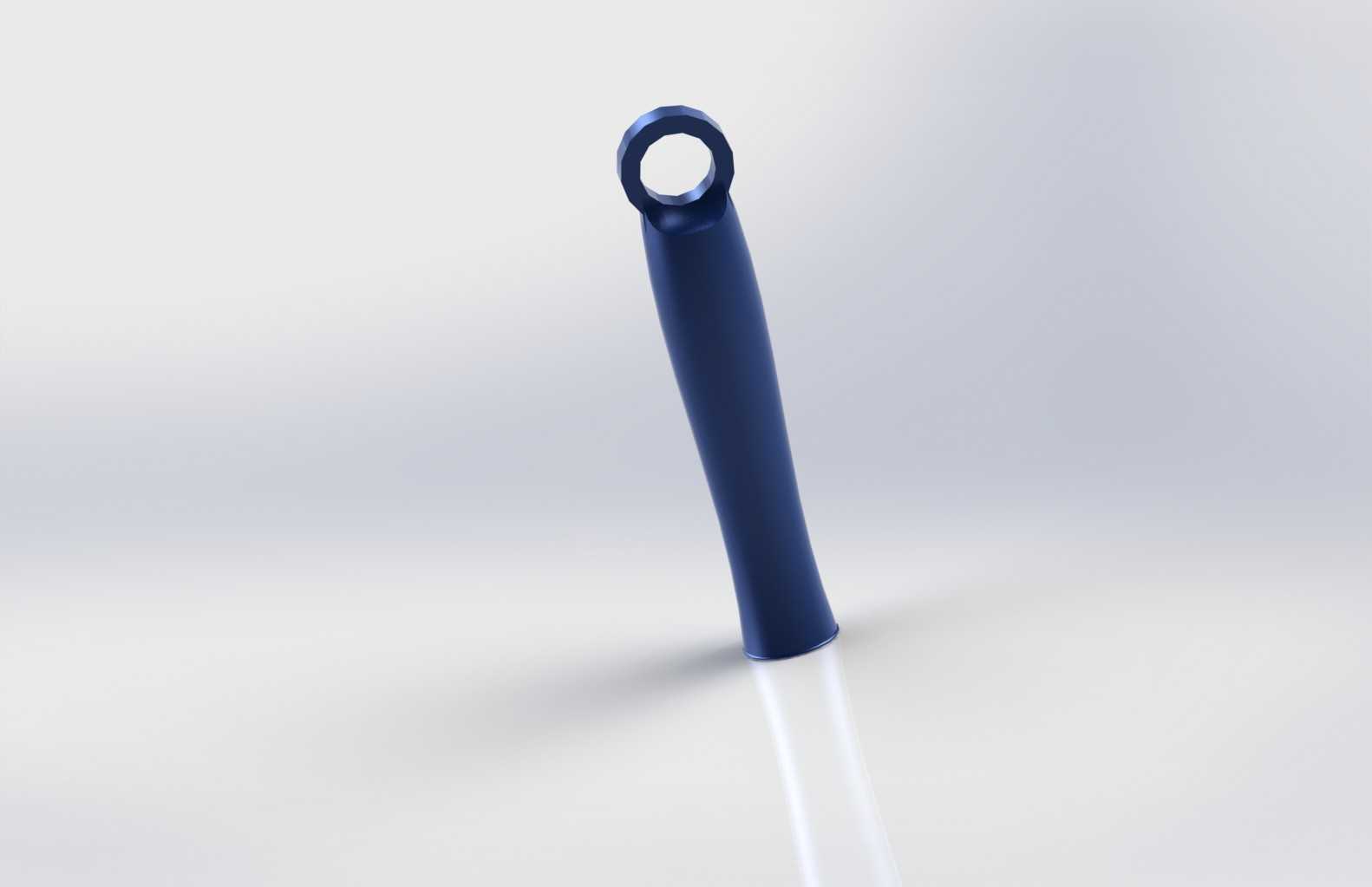

带吊环式长柄握持操作手把结构

　　这类带端部吊环的长柄握持构件，常配套在手动工装夹具、小型便携操作机具、检修类手动工具上作为操作受力部件，日常产线装配工位的手动夹钳、户外便携设备的操作提握端、小型起重吊具的手持操控段都能见到同构型部件的应用，核心作用是为操作人员提供符合人体工学的握持受力界面，同时端部的吊环结构可兼顾挂放收纳、穿装防脱绳、联动锁止销穿接的附加功能。从结构受力角度拆解，整个构件采用一体化流线型变截面设计，握持段从靠近吊环的一端向末端逐渐收窄后再微扩，完全贴合人手握持时的掌指弧度，握持时掌心与柄身的接触面积能最大化分散，长时间施力操作时不会出现局部应力集中硌手的问题，柄身表面做顺滑弧面过渡，没有尖锐棱角，避免操作过程中剐蹭操作人员手部。

　　端部的吊环为整圆闭环结构，环孔的内径尺寸适配常规规格的挂绳、锁销穿装需求，环与柄身的衔接位置做了大圆角过渡强化，避免长期受挂放拉力、侧向扳动力时出现应力断裂，这个衔接区域的壁厚做了局部加厚处理，是整个构件的强度强化区段，能承受握持时的扳转力矩、吊放时的竖向拉力两类核心载荷。从安装适配边界来看，柄身的末端为平直对接端面，可根据配套机具的需求做内嵌粘接、过盈压装、螺纹嵌装等不同连接形式的适配，柄身的整体外轮廓没有外凸的卡扣、凸缘结构，在做配套安装结构设计时，只需匹配末端的对接截面尺寸即可完成装配，不需要额外预留侧向外凸结构的避让空间，适配性较强。设计过程中需要重点把控几个核心参数：首先是握持段的截面椭圆度，

　　长轴与短轴的差值控制在人手握持的舒适区间内，既不能过粗导致手掌较小的操作人员无法完全握持，也不能过细导致施力时柄身打转；其次是吊环与柄身的同轴度偏差，若偏差过大，挂放时构件会出现倾斜，穿装锁止销时也会出现卡滞问题；再者是整个构件的外表面粗糙度，握持区域要做到顺滑无合模线凸起，避免操作时磨手。这类构件在实际应用中，除了作为操作握持件，部分场景下还会作为小型机具的受力拖拽端，此时吊环位置还需要做额外的载荷校核，确保拖拽过程中不会出现环体断裂的问题。在做三维结构建模时，要重点处理变截面段的曲面顺滑过渡，不能出现曲面褶皱、曲率突变的问题，否则后续做渲染、手板制作或者开模生产时，都会出现外观瑕疵或者应力集中点，影响构件的实际使用寿命。另外，

　　柄身的重心位置设计也需要考量，当配套安装到机具上后，整个操作端的重心要落在握持区域的中心位置，这样操作人员握持时不需要额外施加平衡力来抵消偏载力矩，长时间操作的疲劳度会明显降低。端部吊环的环体截面采用圆形截面设计，相比方形截面，挂放时与挂点、绳索的接触更顺滑，不会出现棱角切割绳索的问题，也能减少挂放时的碰撞异响。
