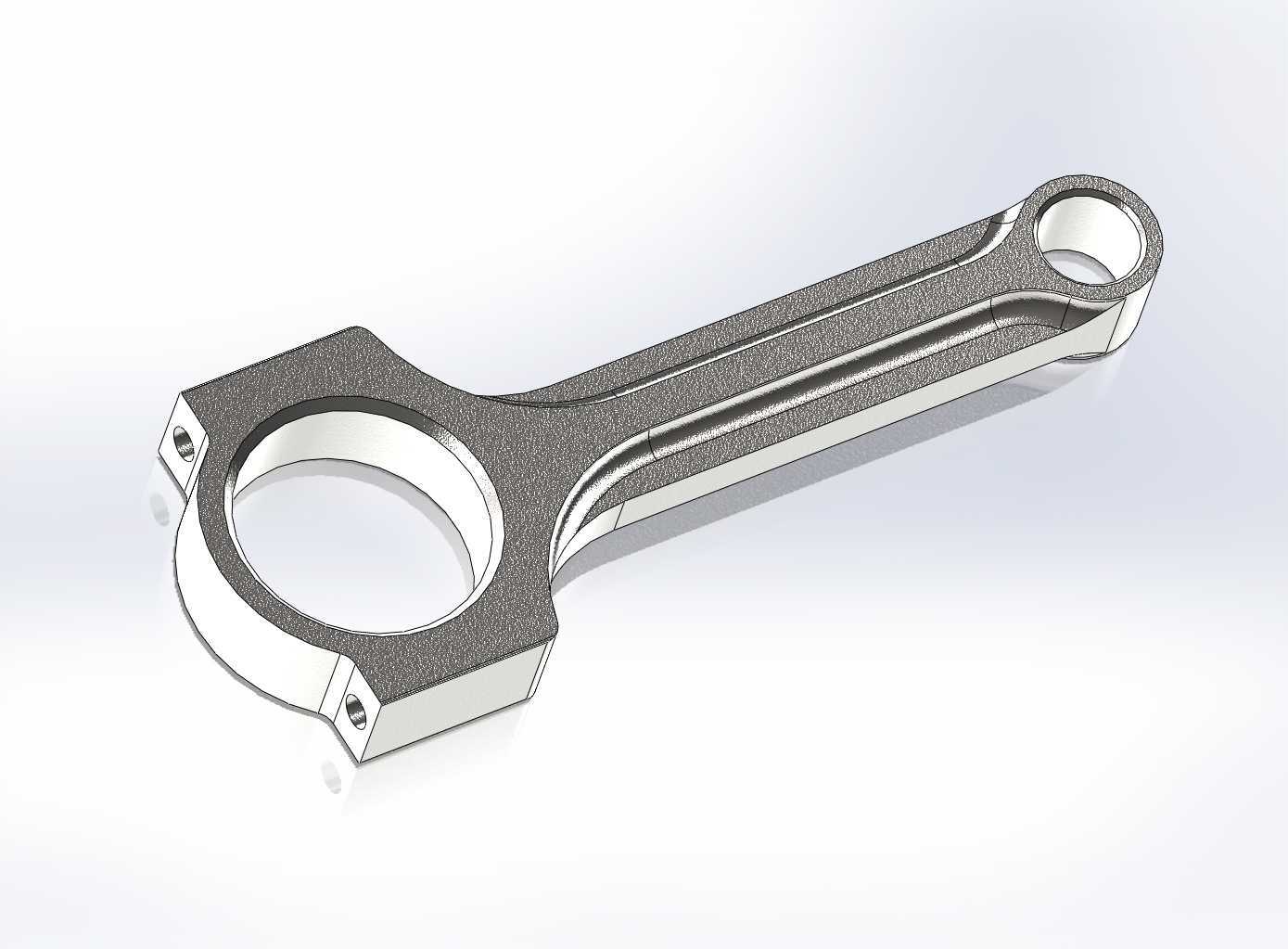

这套连杆组件的设计核心围绕往复式动力设备的动力传递需求展开,首先要明确其核心应用场景是内燃机、往复式压缩机这类需要将活塞往复直线运动转换为曲轴旋转运动的设备中,是动力传递路径上的核心受力部件。从结构设计逻辑来看,连杆本体采用了工字形截面的杆身设计,这一设计并非随意选择,而是在长期工程实践中平衡重量与结构强度的最优方案——工字形截面在承受交变拉压载荷、弯曲载荷时,能在尽可能降低自身重量的前提下,保证足够的截面惯性矩,减少连杆在高速往复运动中的惯性力,降低曲轴与活塞销的附加载荷。
杆身两端的环孔结构分别对应不同的连接需求,尺寸较小的一端为小头端,用于通过活塞销与活塞组件连接,该端的孔位加工精度直接影响活塞销的配合间隙,设计时需要预留足够的衬套安装空间,保证工作状态下的润滑介质能顺利进入配合面,减少磨损。尺寸较大的一端为大头端,采用了分体式结构,也就是连杆盖与连杆本体通过配套的螺栓、螺母实现紧固连接,这一结构设计的核心目的是满足曲轴曲柄销的装配需求——整体式大头无法穿过曲轴的曲柄臂完成装配,分体式结构可以在曲轴装入机体后,再完成连杆盖的紧固,大幅提升装配与后期维护的便利性。
配套的螺栓与螺母是这套连杆组件的关键受力紧固件,设计时需要充分考虑预紧力的控制要求:螺栓的强度等级需要匹配连杆工作时的最大爆发压力与惯性力合力,避免在高速运转中出现螺栓伸长、断裂,导致连杆脱落打坏机体的严重故障;螺母的设计需要具备可靠的防松性能,通常会配合锁紧结构或者螺纹防松处理,保证在长期交变载荷下不会出现预紧力衰减。从安装边界来看,大头端的分体结合面采用了平切口设计,加工时需要保证结合面的平面度与位置精度,避免紧固后连杆大头孔出现失圆,影响与曲柄销的配合精度;螺栓孔的位置度公差需要严格控制,保证螺栓安装时不会出现附加弯曲应力,提升螺栓的疲劳寿命。
在实际工况中,连杆需要承受的载荷十分复杂:活塞做功时的爆发压力会对连杆产生强烈的压缩载荷,排气行程终了、进气行程开始时的惯性力会对连杆产生拉伸载荷,同时由于曲轴曲柄销的旋转运动,连杆还会承受周期性的弯曲载荷,这就要求连杆本体的材料选择与热处理工艺需要匹配这些交变载荷的需求,通常会选用调质处理的中碳钢或者中碳合金钢,保证足够的强度与韧性。杆身与大小头的过渡区域采用了大圆角过渡设计,避免应力集中导致的疲劳断裂,这一细节在高速运转的动力设备中尤为关键,很多连杆的早期失效都是因为过渡圆角处理不当,在交变应力下产生疲劳裂纹。
从装配流程的角度来看,这套连杆组件在装入设备时,首先需要将小头端与活塞通过活塞销连接,装入活塞销挡圈限制活塞销的轴向窜动,之后将整体塞入气缸内,把大头端的下半部分(连杆盖)贴合到曲轴曲柄销上,穿入连接螺栓,按照规定的扭矩与拧紧顺序分多次紧固螺母,拧紧过程中需要转动曲轴检查是否存在卡滞,确认连杆大头与曲柄臂之间留有合适的轴向间隙,保证连杆工作时能有微小的轴向游动空间,避免出现偏磨。设计时还需要考虑连杆的重量分组要求,同一台设备上使用的多根连杆需要将重量差控制在极小的范围内,避免因为重量不均导致发动机运转时出现异常振动,影响整机的运转平稳性与使用寿命。
润滑路径的设计也是这套连杆结构需要考虑的重点,大头端通常会设计有喷油孔或者油槽,与曲轴内部的油道连通,将压力润滑的机油输送到曲柄销与连杆大头瓦的配合面,同时部分机油会通过杆身内部的油道输送到小头端,润滑活塞销与连杆小头衬套的配合面,保证各个运动副在高转速、高载荷的工况下能形成稳定的油膜,减少磨损与咬合故障。这套带螺栓螺母紧固结构的连杆,在设计上充分兼顾了结构强度、装配便利性、维护便捷性与工况适应性,能满足中小排量内燃机、通用往复式压缩机等设备的动力传递需求,各个结构细节的设计都对应着实际工况中的具体使用要求,没有冗余的结构设计,每一处几何特征都有其明确的工程作用。
