双梁框架结构载荷位移应力仿真分析

　　该结构为典型的双纵梁加横撑组成的承载框架，常见于物流输送线的重载承载段、仓储货架的高位承重层、小型起重设备的承载横梁总成等场景，核心作用是在跨距范围内承接上部集中载荷，将载荷均匀传递至两端支撑点位，避免局部应力集中造成结构失效。从仿真云图可以看出，结构采用两根平行的矩形截面纵梁作为主承力构件，中间等距布置横向连接撑杆，保证两根纵梁的受力协同性，避免单根梁受偏载时发生侧向扭转变形，上部承载块与纵梁之间通过面接触传递载荷，模拟实际工况中托盘、工件或者设备底座与框架的接触状态。设计过程中首先明确了承载边界：结构两端为简支约束，模拟实际安装时两端放置在支撑座或者立柱上的状态，不额外施加固定端约束，更贴合现场使用时的受力特性，

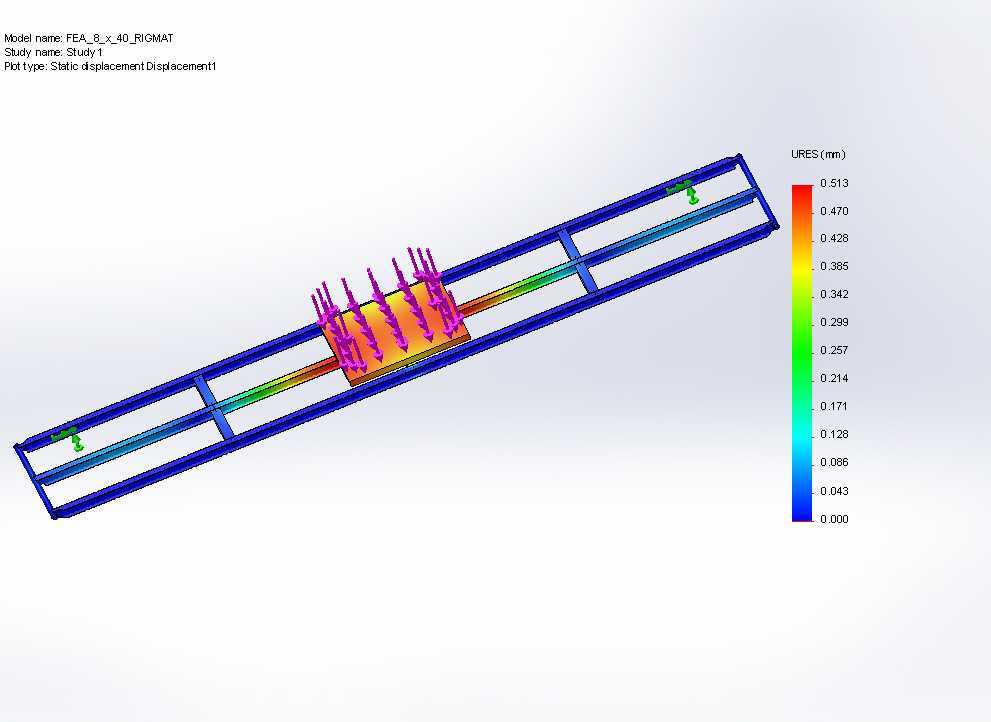

　　避免过度约束导致仿真结果偏于危险。载荷施加阶段，考虑到实际工况中载荷并非完全均匀分布在承载块上，采用多点位集中载荷耦合的方式施加在承载块上表面，模拟工件堆放不均、设备运行时动载荷偏移的实际情况，而非理想的均布面载荷，让仿真结果更贴近真实使用场景。安全系数的选取参考了常规重载机械结构的设计规范，取屈服强度的0.75倍作为许用应力阈值，线性载荷应力关系下，先通过极限屈服载荷反推额定工作载荷区间，最终确定的额定承载值预留了足够的安全余量，既不会因为安全系数过高造成材料浪费、结构自重过大，也不会因为余量不足导致长期使用下出现塑性变形。从位移云图的分布来看，最大位移出现在两横撑之间的纵梁中段位置，也就是承载块正下方的梁体区域，

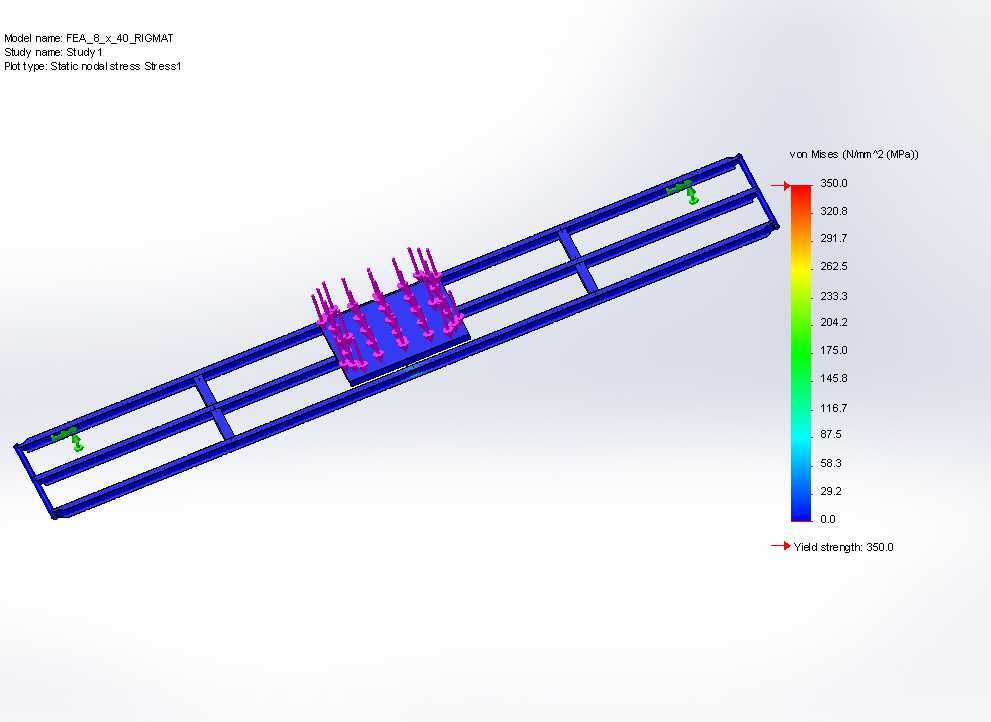

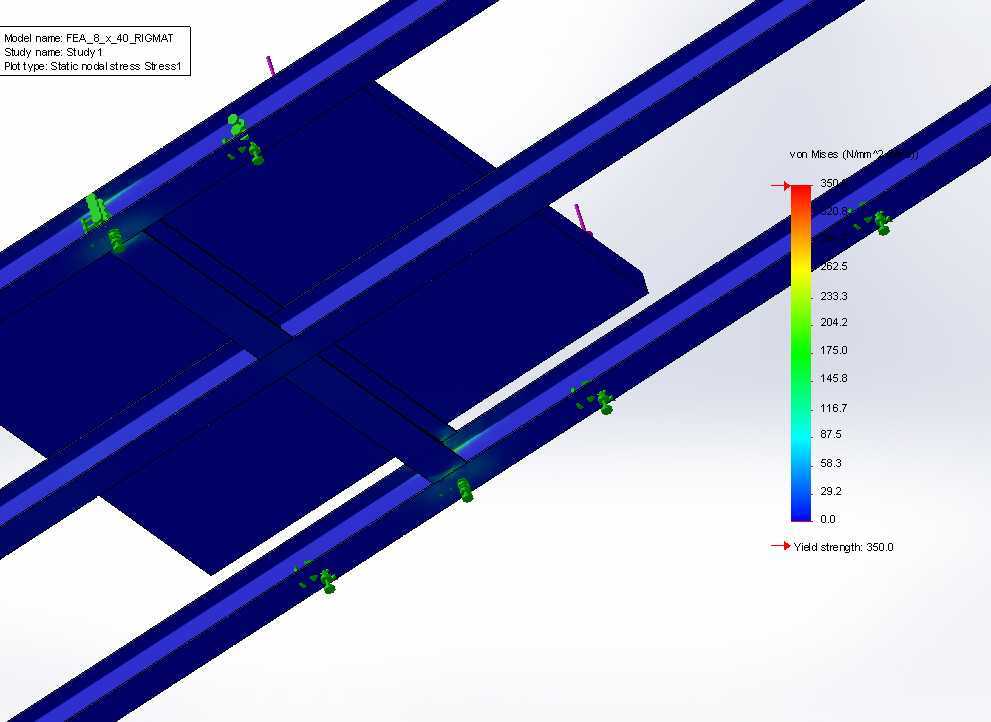

　　位移量从中间向两端支撑位置逐步递减，横撑位置的位移量明显低于相邻纵梁段，说明横撑的布置有效限制了纵梁的侧向变形，同时分担了部分纵向弯矩。应力分布上，最大应力出现在承载块与纵梁接触的边缘位置，以及纵梁与横撑的连接节点处，这两个位置是结构的薄弱点，实际加工时需要在连接位置增加焊接坡口，保证焊透率，或者在接触位置增加衬板分散接触应力，避免长期受载后出现焊缝开裂或者梁体局部压溃的问题。安装边界方面，该框架两端的支撑面需要保证平面度误差不超过1mm/m，避免安装时出现一端悬空的情况，造成实际支撑跨距变大，梁体受力状态恶化；上部承载块的安装位置需要尽量对准两根纵梁的对称中心，偏载量不超过梁体宽度的1/6，防止单根纵梁受力过大提前失效。

　　日常使用场景中，这类结构不需要额外的维护，只需要定期检查连接焊缝是否有开裂、梁体是否出现可见的塑性变形即可，相较于单梁承载结构，双梁加横撑的设计抗扭性能提升40%以上，相同承载能力下自重比单根实心梁降低30%左右，非常适合跨距在2-4米之间的中重载承载场景，既可以作为独立的承载横梁使用，也可以作为大型设备的底部承载框架，搭配不同的上部安装接口适配不同的工件承载需求。仿真过程中还验证了不同横撑间距对结构刚度的影响，当横撑间距过大时，纵梁的侧向位移会明显增大，容易出现失稳问题，横撑间距过密则会增加不必要的材料成本和焊接工作量，最终选取的横撑间距是在刚度、重量、加工成本三者之间平衡后的最优值，在保证结构强度和刚度满足要求的前提下，最大限度降低了结构自重和加工难度。
