硬纸板材质手机展示支撑托架结构设计

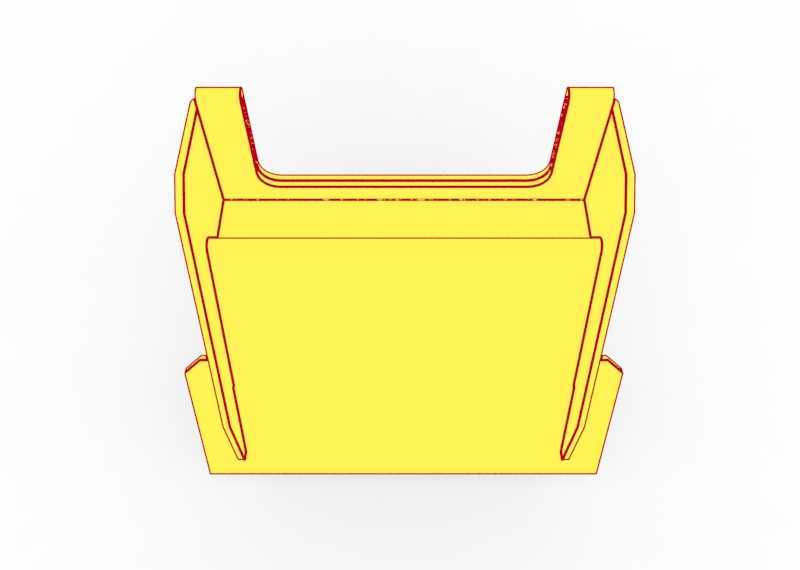

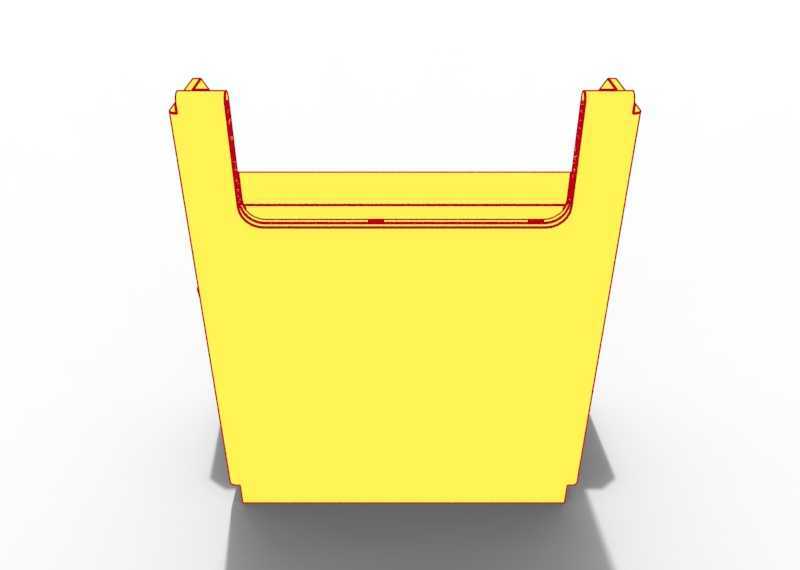

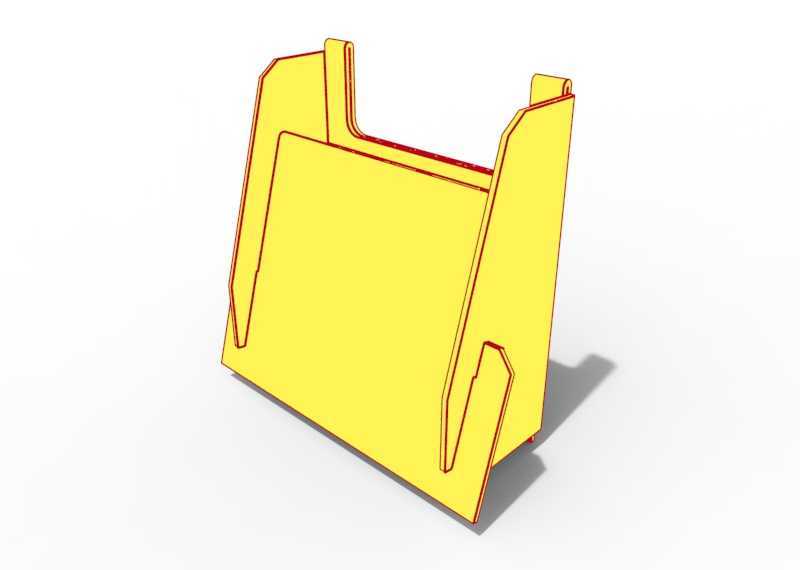

　　日常桌面场景中，电子设备的临时支撑需求十分普遍，这款采用硬纸板弯折成型的支撑结构，主要针对小型手持电子设备的倾斜展示与固定使用场景设计，可满足用户在桌面环境下解放双手、调整设备观看视角的实际需求。结构整体采用一体化弯折工艺，无需额外连接件或紧固件，依靠板材自身的弯折应力与结构卡位实现形态固定，加工门槛极低，仅需通过裁切、压痕、弯折三个工序即可完成成品制作，材料可选用日常废弃的硬纸板，具备低成本、易加工、可快速自制的特点。从结构设计逻辑来看，两侧向上延伸的立板构成主要的侧向限位结构，可避免放置的设备从侧边滑落，立板底部预留的卡位槽与底板弯折边形成嵌合结构，无需粘接即可保证整体结构的连接强度，防止使用过程中出现结构散架的问题。

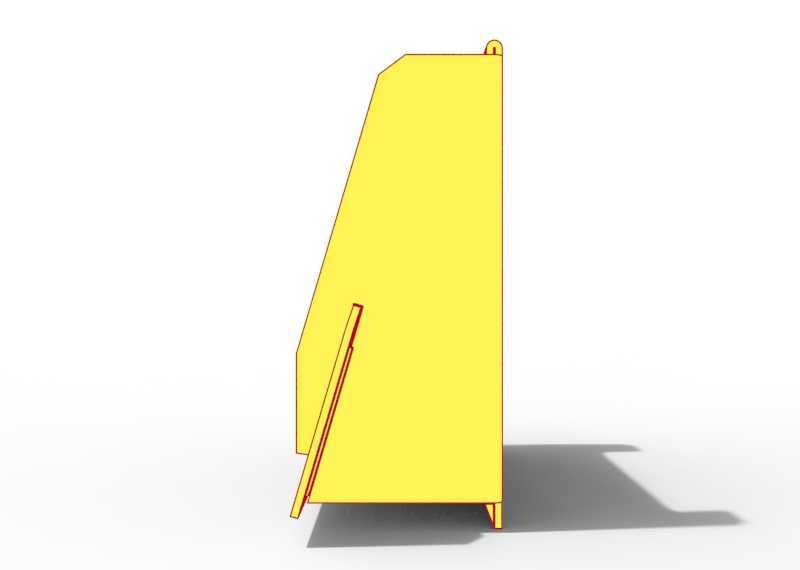

　　底板向后延伸的弯折边形成后部支撑结构，与放置平面形成稳定的三角支撑受力体系，可根据实际使用需求调整弯折角度，匹配不同的观看视角需求，常规使用状态下支撑倾斜角度控制在60度到75度区间，既可以保证设备屏幕的观看舒适度，也能避免设备因倾斜角度过大出现倾倒问题。结构的整体尺寸可根据待支撑设备的外形尺寸灵活调整，以常规5到7英寸的手持电子设备为例，底板宽度可设置为80mm到100mm，立板高度设置为100mm到120mm，后部支撑边的长度设置为60mm到80mm，即可满足稳定支撑的需求，安装使用时无需额外固定件，直接放置在平整桌面即可使用，不会对放置平面造成损伤。结构前部预留的开口空间可避开设备的充电接口、扬声器等外露部件，

　　不会影响设备在支撑状态下的充电、音频播放等功能使用，立板上预留的缺口结构也可方便用户取放设备，避免取放过程中出现卡滞问题。板材边缘采用圆弧过渡处理，避免硬纸板裁切后的锋利边缘划伤用户手部或设备外壳，整体结构无突出尖锐部件，使用安全性较高。由于采用硬纸板作为加工材料，结构整体重量极轻，便于携带与临时收纳，不需要使用时可直接展开为平板状态，占用收纳空间极小，适合临时办公、居家使用等多种场景，也可作为小型展示场景下的设备展示托架使用，可根据实际使用需求在板材表面粘贴装饰层，提升外观美观度。
