多规格消防软管压力密封螺纹接头结构

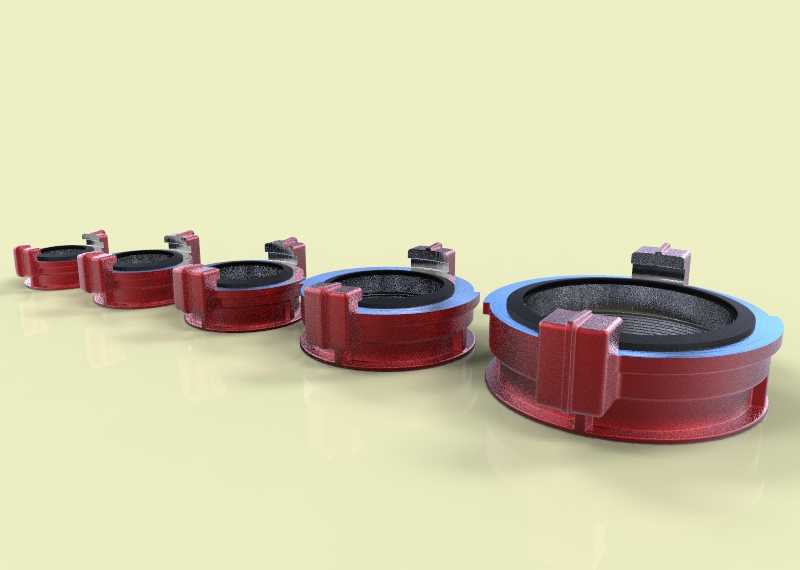

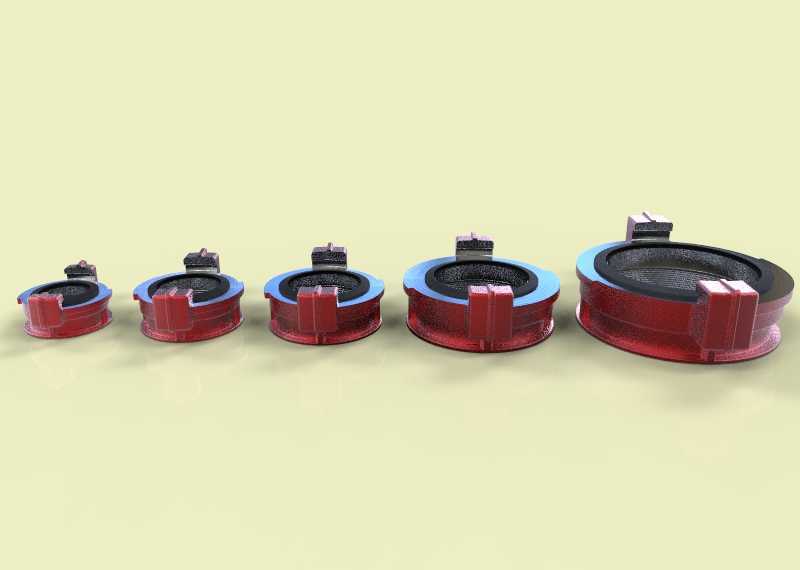

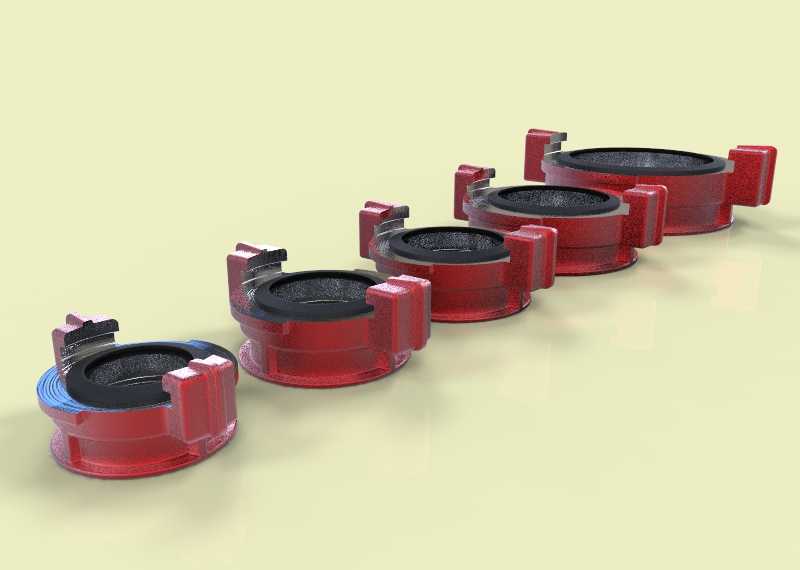

　　这类密封螺纹接头主要应用于消防供水系统的软管接驳场景，在室内消火栓接驳、消防水带快速对接、移动消防装备供水链路中承担核心连接功能，是消防供水管路中保障压力稳定、防止介质泄漏的关键部件。设计阶段首先围绕不同通径的供水流量需求做参数化匹配，覆盖常用的50、65、80、90、150公称通径规格，适配不同流量等级的消防供水作业要求，从初期火灾扑救的小流量水带到大流量火场供水的主干软管都能对应匹配。接头采用卡扣式快接结构搭配密封螺纹的组合形式，外侧的对称凸耳结构用于对接时的旋合卡位，操作时无需额外工具，徒手即可完成快速对接与拆卸，能在火场应急场景下大幅缩短管路铺设时间，接头内部的密封胶圈嵌装结构做了限位槽设计，避免对接过程中胶圈移位、挤切，

　　保障1.6MPa级供水压力下的密封可靠性，不会出现渗漏、脱开的问题。从安装边界来看，不同规格接头的外轮廓尺寸随通径递增做等比例参数化调整，凸耳的外伸尺寸、接头本体的轴向长度都和对应通径的软管扣压尺寸做了适配，扣压段的外壁做了环形防滑槽结构，和软管内衬层扣压后能形成足够的拉脱阻力，承受供水时的轴向反冲力不会出现软管脱落。设计过程中对螺纹副的配合公差做了优化，采用压力密封专用的螺纹牙型，牙顶和牙底的配合间隙控制在密封要求范围内，无需额外缠绕密封填料即可实现压力工况下的密封效果，同时兼顾多次拆装后的重复密封性能，适配消防装备反复周转使用的需求。接头本体的外表面做了圆弧过渡处理，没有尖锐棱角，避免在铺设、搬运过程中划伤消防水带或者操作人员，

　　外侧的红色涂装既符合消防装备的标识规范，也能在复杂火场环境下提升辨识度，方便操作人员快速识别对接位置。参数化的模型结构可以直接调整参数生成对应通径的接头模型，无需重复建模，能直接用于消防装备的配套设计、管路系统的装配仿真，也可以作为接头生产加工的结构参考，扣压段的尺寸、密封槽的深度、凸耳的受力厚度都经过结构强度校核，能承受常规消防供水过程中的压力波动、外力拉扯载荷，不会出现结构断裂、变形失效的问题。
