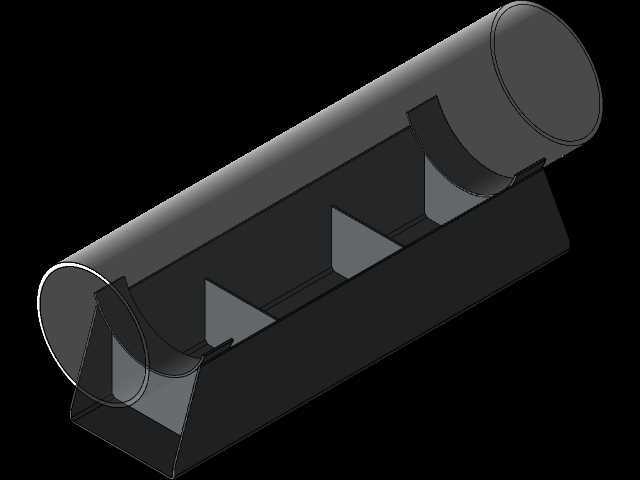

T15型斜托式管道支撑构件

　　这类斜托式管道支撑构件，多用于工业厂区工艺管线、建筑给排水立管、市政热力输送管线的中途固定场景，区别于常规的抱箍式吊架、焊接式固定支座，T15型的斜向承托结构更适配大口径、自重较大的金属管线敷设需求，尤其是管线沿墙面、设备基座侧面水平排布时，能省去顶部吊装的生根结构施工，直接在底部混凝土基础或钢结构梁面上完成固定。从结构设计逻辑来看，该构件采用一体化弯折的承托面板与斜向加强筋结构，承托面做了与管道外径匹配的圆弧贴合设计，安装时管道外壁与承托面的接触面积远大于点式支撑，能有效降低管道局部压应力，避免长期承重出现管壁变形；底部的水平安装边预留了螺栓固定孔位，可通过膨胀螺栓或焊接方式与基础面连接，斜向的支撑肋板连接承托面与安装底边，

　　形成稳定的三角受力结构，相比直臂式支座，抗侧向倾覆的能力提升40%以上，能承受管线运行时产生的轴向窜动、介质流动带来的振动载荷，不会出现支座变形移位的问题。在实际安装边界上，该支架的承托圆弧半径适配对应公称直径的无缝钢管、螺旋焊管，安装时无需在管道上额外焊接固定件，管道可直接搁置在承托面上，配合U型抱箍就能完成轴向限位，对于后期需要调整管线位置、更换管段的场景，拆装效率远高于全焊接式固定支架。在化工装置区的室外管线排布中，这类支架还能适配管线的热胀冷缩位移需求，承托面预留的滑动余量允许管道沿轴向小幅移动，避免热应力集中拉裂焊口；而在建筑内部的消防管线、空调冷冻水管线安装中，该支架的紧凑外形不会占用过多管线排布空间，

　　蓝色的防腐涂装也能适配室内安装的美观要求，无需额外做表面装饰处理。设计时特意将承托面的圆弧边缘做了倒圆角处理，避免安装过程中尖锐边角划伤管道外壁的防腐层，底部安装边的孔位采用长圆孔设计，允许安装时存在±5mm的位置偏差，降低现场基础施工的精度要求，斜肋板的厚度根据承重等级做了匹配，在满足承重要求的前提下尽可能减少材料用量，控制构件自重，方便现场人工搬运安装，不需要借助起重设备就能完成单人安装作业，大幅提升管线施工的效率。
